在CAD绘图过程中，等距命令（Offset）是一项基础且高频使用的工具，其主要功能是创建与选定对象平行且保持指定距离的新对象，无论是绘制机械零件的轮廓、建筑平面图的墙体，还是设计电路板的走线，等距命令都能大幅提升绘图效率，本文将详细介绍CAD等距命令的使用方法、参数设置、注意事项及高级应用场景,帮助用户全面掌握这一实用功能。
等距命令的基本操作方法
在CAD中，等距命令的调用方式主要有三种：通过功能区“修改”面板中的“等距”按钮、命令行输入“OFFSET”或快捷键“O”，启动命令后，系统会提示“指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>:”，此时需要根据需求选择操作模式，默认情况下，用户需输入偏移距离，然后选择要偏移的对象，再指定偏移方向（可在对象的任意一侧点击），系统即可生成平行的新对象，若需将一条长度为100的水平线向上偏移20，输入距离值后选择该直线，在直线上方点击即可得到一条新的平行线,长度与原线相同且间距为20。
等距命令的核心参数解析
-
偏移距离
这是等距命令最常用的参数，需输入数值或通过两点间距离自动计算，输入数值时，需注意单位与当前绘图单位一致；若选择“通过(T)”模式，则需指定新对象需通过的点，此时无需输入距离值，适合非固定间距的偏移场景，绘制楼梯踏步时，可通过“通过”模式依次捕捉各踏步的端点,确保间距均匀。 -
删除(E)选项
默认情况下，偏移后原对象会保留，若需在偏移后删除原对象，可在命令启动时输入“E”，选择“是”即可，此功能在需要快速替换对象时非常实用，如将墙体中线偏移为墙线后删除中线,避免冗余线条。 -
图层(L)选项
通过“图层(L)”选项可设置偏移对象的图层属性，选择“当前”则新对象生成于当前图层；选择“源”则新对象与原对象位于同一图层，在“墙体”图层上绘制墙线偏移后，若希望新墙线仍在“墙体”图层，即使当前图层为“门窗”，则需选择“源”图层模式。

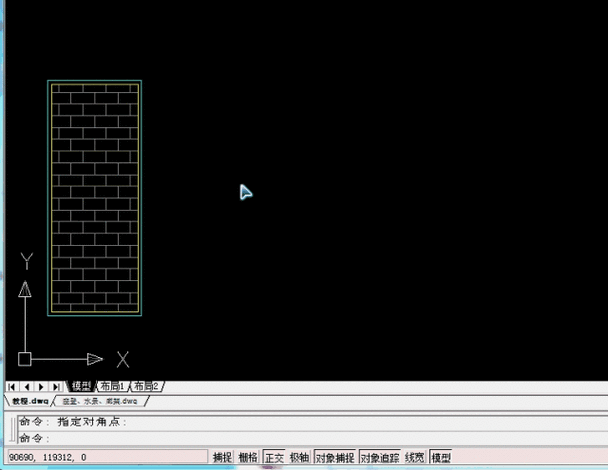

（图片来源网络，侵删）
不同对象的等距特性
CAD等距命令支持对多种对象类型进行操作,但不同对象的偏移结果存在差异：
- 直线、圆弧、多段线：直线偏移后仍为直线；圆弧偏移后保持圆心角和半径变化，生成同心圆弧；多段线偏移时会整体保持连接性，若包含圆弧段,偏移后自动生成圆角或尖角过渡。
- 圆、椭圆：偏移后生成同心圆或椭圆，半径（或长/短轴）按指定距离增加或减少。
- 样条曲线：偏移后生成新的样条曲线，但形状可能与原曲线存在微小差异，复杂曲线建议使用“拟合”选项优化。

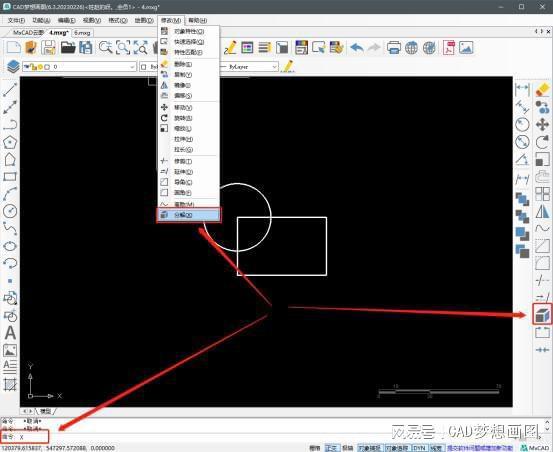

- 图案填充、文字、块参照：这些对象无法直接偏移，需先分解（Explode）为基本元素再操作，但分解可能导致属性丢失,需谨慎使用。
以下为常见对象偏移后的结果对比：
| 对象类型 | 偏移结果特性 | 注意事项 |
|---|---|---|
| 直线 | 平行等长直线 | 保持原线长度和方向 |
| 圆弧 | 同心圆弧，圆心角不变，半径变化 | 偏移距离过大可能导致圆弧消失 |
| 封闭多段线 | 整体偏移，保持封闭性，圆角自动过渡 | 若多段线自相交，偏移可能失败 |
| 样条曲线 | 生成新样条曲线，形状可能发生轻微变形 | 建议对复杂曲线先进行简化 |
| 图案填充/文字 | 无法直接偏移，需先分解 | 分解后可能丢失编辑属性 |
等距命令的高级应用技巧
-
多重复制模式
在偏移命令中，当系统提示“选择要偏移的对象”时，输入“C”（多个），可连续对同一对象进行多次偏移，而无需重复调用命令，绘制多层墙体时，选择内墙线后输入“C”，依次输入偏移距离（120、240、360）,即可一次性生成多层墙线。 -
动态偏移（ grips编辑）
选择对象后，夹点（grips）显示时，激活夹点并输入“O”，可快速进入偏移模式，通过移动鼠标动态预览偏移距离，点击确认后生成新对象,此方法适合需要实时调整间距的场景。
（图片来源网络，侵删） -
与对象捕捉结合使用
偏移时启用对象捕捉（如端点、交点、垂足），可精确控制新对象的位置，将一条线偏移至另一条线的端点处，可开启“端点”捕捉，选择“通过(T)”模式后捕捉目标点。 -
处理复杂图形的偏移问题
当偏移包含小角度或狭窄区域的图形（如尖锐多边形）时，可能出现自相交或偏移失败，解决方法包括：使用“圆角”或“倒角”命令提前优化图形；将图形分解为简单元素分别偏移；或使用“边界（Boundary）”命令创建封闭区域后再偏移。
常见错误与解决方案
-
偏移距离过大导致对象消失
当偏移距离超过圆的半径或封闭多段线的最小内径时，对象会缩小为零或无法生成，需根据图形尺寸合理设置距离，或分多次偏移（如半径为50的圆，偏移距离60时，可先偏移55，再偏移5）。 -
多段线偏移后形状异常
若原多段线包含极短的线段或极小的角度，偏移后可能出现扭曲，建议使用“PEDIT”命令的“合并”或“拟合”选项优化多段线,或分解后单独偏移各线段再重新组合。 -
图层混乱导致偏移对象显示异常
若未注意“图层(L)”选项设置，偏移对象可能出现在错误图层而无法显示，需检查图层设置，或使用“LAYISO”命令隔离相关图层进行排查。
等距命令在专业领域的应用案例
- 机械设计：绘制轴类零件时，通过偏移命令生成轴肩、键槽等特征；利用“删除”选项快速创建剖面线边界。
- 建筑设计：绘制墙体时，先定位轴线，再通过偏移生成墙体中线、内墙线和外墙线，确保墙厚一致；门窗洞口可通过偏移墙线并修剪得到。
- 电子设计：绘制PCB走线时，偏移命令用于生成等宽的导线；通过“多个”模式快速创建差分线对的对称走线。
相关问答FAQs
问题1：为什么使用等距命令偏移多段线时，部分线段消失或变形？
解答：通常是因为原多段线包含自相交的线段或过小的圆角，建议先使用“PEDIT”命令的“合并”选项整理多段线，确保所有线段首尾相连且无交叉；若问题依旧，可将多段线分解为直线和圆弧,分别偏移后再重新组合。
问题2：如何快速将多个对象向内或向外等距相同距离？
解答：若对象为封闭图形（如矩形、多边形），可直接使用“OFFSET”命令的“多个”模式，依次选择各对象并输入统一距离；若对象分散，可先创建选择集（如窗选），输入“O”后一次性偏移所有对象，但需注意CAD版本对多重选择的支持情况,部分旧版本需逐个操作。
