在CAD软件中，打开命令是用户与软件交互的基础操作，无论是新建绘图、查看已有文件还是编辑外部素材，都离不开对“打开”功能的熟练掌握，CAD的打开命令不仅支持多种文件格式的读取，还提供了灵活的文件筛选、预览和管理功能，帮助用户高效定位和处理目标文件，以下将从命令入口、文件格式支持、操作步骤、高级功能及常见问题等方面,详细解析CAD的打开命令。
打开命令的入口方式
CAD软件提供了多种打开文件的入口,用户可根据操作习惯选择最便捷的方式：
- 快捷键：在大多数CAD版本中，按下
Ctrl+O组合键可直接弹出“选择文件”对话框,这是最高效的打开方式之一。 - 应用程序菜单：点击软件界面左上角的“应用程序”按钮（通常显示为“A”图标或软件Logo），在下拉菜单中选择“打开”选项，再点击“文件”或“图形”即可。
- 快速访问工具栏：在软件界面上方的快速访问工具栏中，若已添加“打开”命令按钮，可直接点击调用；若未添加,可通过自定义工具栏将其显示。
- 命令行：在CAD命令行输入
OPEN（不区分大小写）并按回车键,同样会弹出文件选择对话框。 - 拖拽文件：直接将本地存储的CAD文件（如.dwg、.dxf等）拖拽到CAD软件窗口中,即可快速打开该文件。
支持的文件格式
CAD的打开命令不仅限于自身格式，还支持多种行业常用文件格式，以满足跨软件协作需求,常见支持格式如下表所示：
| 文件格式 | 扩展名 | 说明 |
|---|---|---|
| AutoCAD图形文件 | .dwg | CAD原生格式，包含完整的绘图数据、图层、块等信息 |
| AutoCAD交换格式 | .dxf | 中性格式，用于与其他CAD软件交换数据，支持ASCII和二进制两种编码 |
| AutoCAD模板文件 | .dwt | 用于创建新图形的模板文件，可预设图层、样式、布局等 |
| 图形标准文件 | .dws | 用于检查图形是否符合标准，常与标准检查工具配合使用 |
| 3D DWF文件 | .dwf | 基于XML的格式，用于发布和共享2D/3D设计数据，体积较小 |
| 3D DWFx文件 | .dwfx | DWF的增强版，基于ZIP压缩，支持更高精度的3D模型 |
| IGES文件 | .igs/.iges | 初始图形交换规范，常用于CAD与CAM软件间的曲面数据交换 |
| STEP文件 | .step/.stp | 产品数据交换标准，适用于3D模型（尤其是实体模型）的跨平台传输 |
| PDF文件 | 需通过“PDF参考底图”功能导入，可将PDF作为外部参照插入绘图区 | |
| 图像文件 | .jpg/.png/.bmp等 | 支持将位图图像作为外部参照或插入对象导入，但不可编辑 |
打开文件的操作步骤
以AutoCAD为例,打开文件的具体操作流程如下：
- 启动打开命令：通过快捷键
Ctrl+O或命令行输入OPEN，弹出“选择文件”对话框。 - 定位文件路径：在对话框左侧的“查找范围”下拉菜单中，选择文件所在的文件夹；或使用顶部的“快速访问”工具栏（如“文档”“桌面”“计算机”）快速跳转。
- 筛选文件类型：在对话框右下角的“文件类型”下拉菜单中，选择目标格式（如“AutoCAD图形（*.dwg）”）,系统将自动筛选对应扩展名的文件。
- 预览文件：勾选对话框左下角的“预览”选项，选中文件后可在右侧预览区查看图形缩略图,避免打开错误文件。
- 打开文件：双击目标文件或选中后点击“打开”按钮，文件将在CAD绘图区加载，若文件较大或包含复杂外部参照,可能需要等待数秒至数十秒。
打开命令的高级功能
- 局部打开：对于大型图形文件，可使用“局部打开”功能仅加载部分图层或空间对象，减少内存占用并提升打开速度，操作方法：在“选择文件”对话框中点击“打开”按钮旁的下拉箭头，选择“局部打开”,然后在弹出的对话框中指定要加载的图层或视图。
- 以只读方式打开：若需查看文件但不希望误修改，可选择“以只读方式打开”，此时文件标题栏会显示“只读”,任何编辑操作需另存为新文件才能生效。
- 修复损坏文件：当CAD文件因异常关闭或存储错误导致无法打开时，可在“选择文件”对话框中点击“打开”按钮旁的下拉箭头，选择“修复”,尝试修复损坏的文件数据。
- 外部参照管理：打开包含外部参照（如.xref）的文件时，系统会自动加载参照文件，若参照路径改变，可通过“外部参照”面板（输入

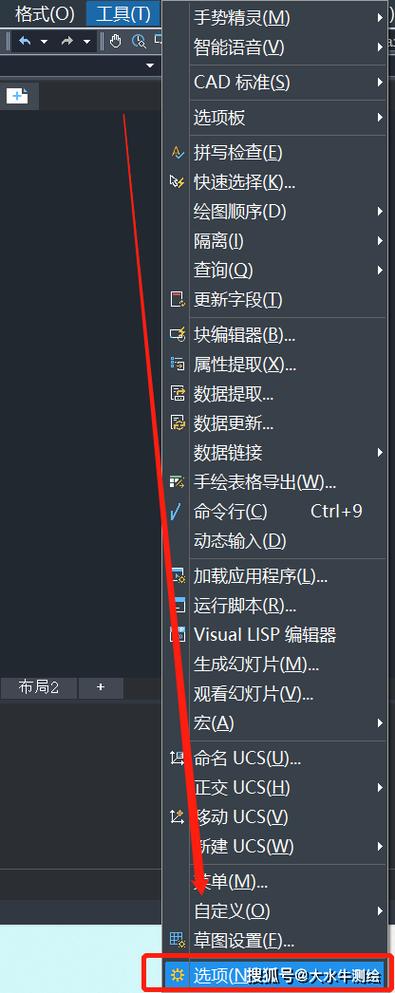

XR命令调用）重新定位或绑定参照。 - 文件版本兼容：低版本CAD无法直接打开高版本文件，需在“选择文件”对话框中点击“工具”按钮，选择“选项”，在“打开和保存”选项卡中设置“文件保存”的版本号（如AutoCAD 2013/LT 2013图形）。
常见问题及解决方法
-
问题：打开文件时提示“文件损坏或无法读取”。 解决：尝试使用“修复”功能打开文件；若修复失败，可通过“备份文件”恢复（备份文件扩展名为.bak，需重命名为.dwg后打开）；或使用“恢复中心”工具（第三方软件）尝试修复数据。
（图片来源网络，侵删） -
问题：打开文件后显示空白或对象缺失。 解决：检查图层状态是否被冻结（在“图层特性管理器”中解冻）；确认视图范围是否正确（输入
ZOOM命令后选择“范围”或“全部”）；若文件使用外部参照,检查参照路径是否正确。
相关问答FAQs
Q1：CAD打开文件时如何快速定位到最近使用的文件？
A1：在“选择文件”对话框中，点击左侧“快速访问”工具栏的“历史记录”图标，或通过应用程序菜单的“最近使用的文档”列表，可快速查看并打开近期操作的文件，通过“选项”对话框的“文件”选项卡，可设置“最近使用的文件数”（默认为9个）,以调整显示数量。
Q2：如何批量打开多个CAD文件？
A2：在Windows资源管理器中选中多个.dwg或.dxf文件（按住Ctrl或Shift键多选），然后右键点击选择“用CAD打开”，或直接将多个文件拖拽到CAD窗口中，系统将按顺序依次打开所有文件，注意，同时打开过多大文件可能导致内存不足,建议分批操作。
