在计算机辅助设计（CAD）软件中，快捷命令是提升绘图效率的核心工具，通过简化的字母或符号组合替代繁琐的菜单操作，能显著缩短绘图时间，以下为常用画图快捷命令的详细解析，涵盖基础绘图、编辑、显示控制及实用技巧，并以表格形式分类呈现,便于查阅与记忆。
（图片来源网络，侵删）

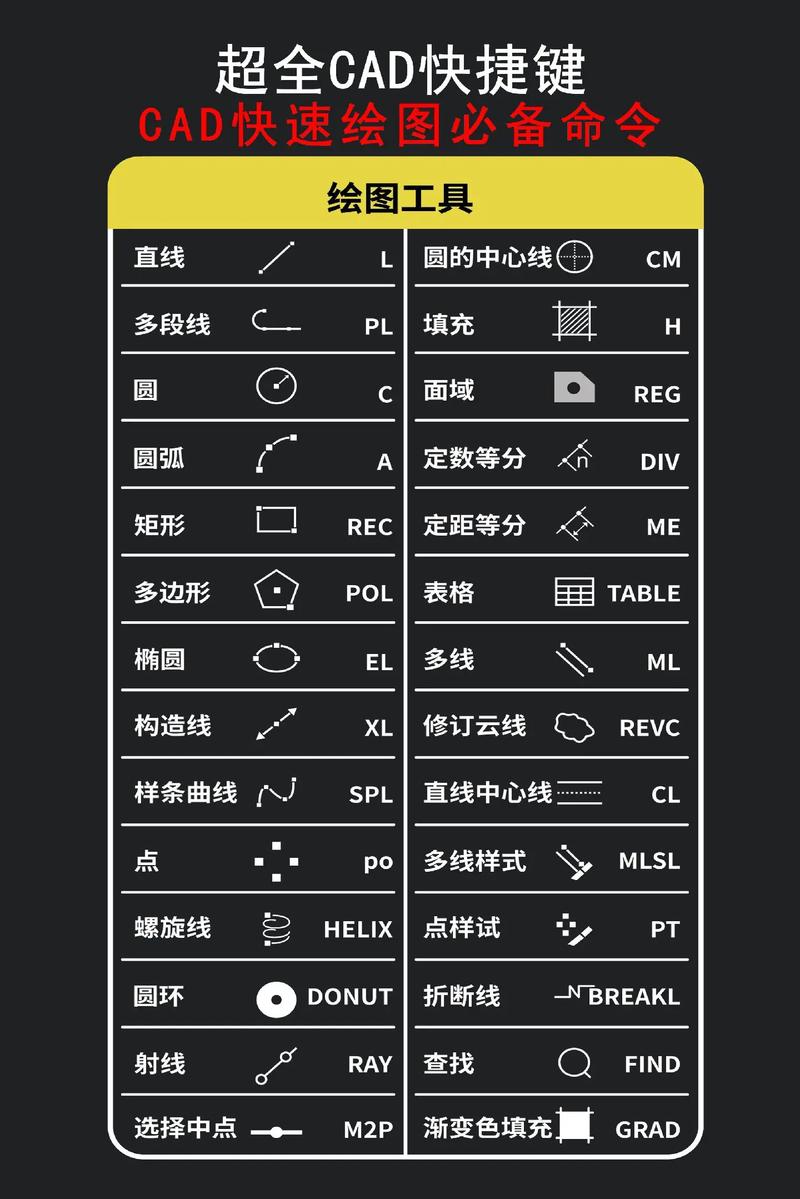

基础绘图快捷命令
绘制图形是CAD操作的基础，熟练掌握以下命令可快速构建基本元素。
- L（Line）：绘制直线，输入“L”后指定起点和终点，或结合“@”符号输入相对坐标（如“@100,0”表示水平向右100单位）。
- C（Circle）：绘制圆，需指定圆心与半径（或直径），输入“C”后通过“半径（R）”或“直径（D）”选项调整尺寸。
- REC（Rectangle）：绘制矩形，输入“REC”后指定第一个角点和对角点，或使用“尺寸（D）”选项输入长宽。
- PL（Pline）：绘制多段线，支持直线与圆弧的组合，可通过“宽度（W）”选项设置线宽，适合绘制复杂轮廓。
- A（Arc）：绘制圆弧，提供多种方式（如三点、圆心起点等），输入“A”后根据提示选择相应选项。
编辑与修改快捷命令
图形绘制后需通过编辑命令优化细节，提升图纸准确性。
- E（Erase）：删除对象，输入“E”后选择需删除的图形，按回车键确认。
- M（Move）：移动对象，输入“M”后选择对象并指定基点与目标点，结合“位移（D）”选项可精确控制移动距离。
- RO（Rotate）：旋转对象，输入“RO”后选择对象，指定基点并输入旋转角度（如“90”表示顺时针旋转90度）。
- O（Offset）：偏移对象，用于生成平行线或同心圆，输入“O”后设置偏移距离，选择对象并指定偏移方向。
- TR（Trim）：修剪对象，输入“TR”后选择边界对象，再点击需修剪的部分，适合处理交叉线条的清理。

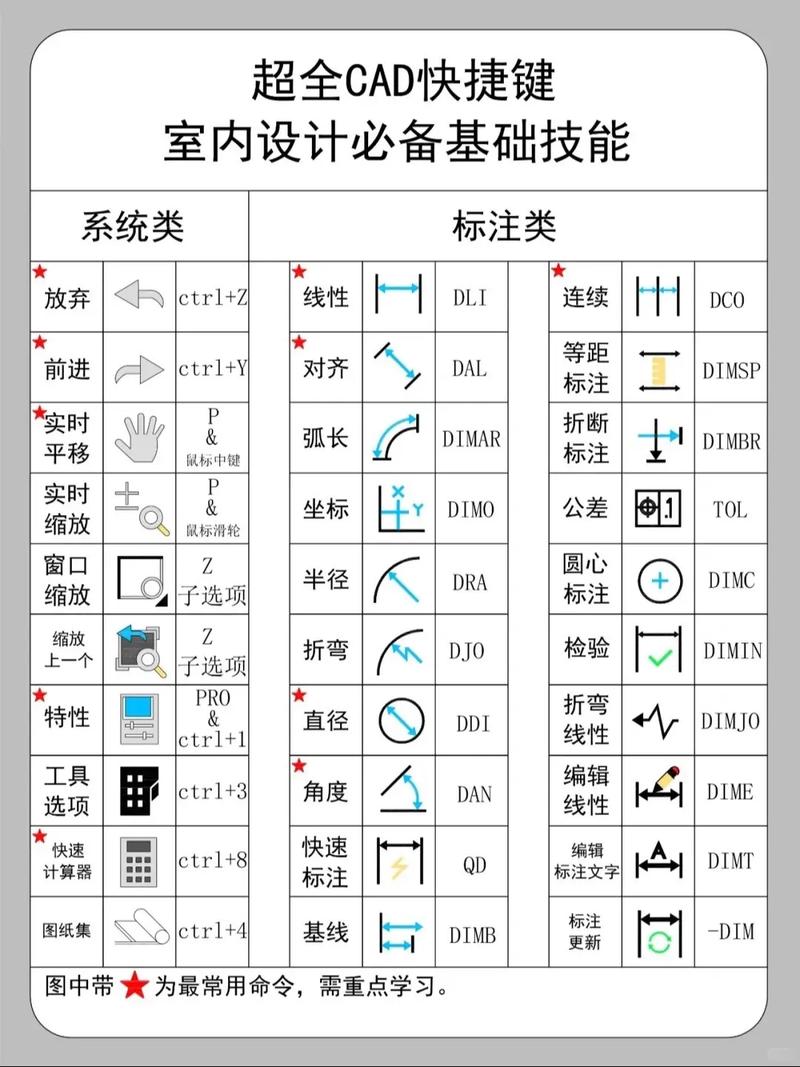

显示控制与实用技巧
合理的视图控制能提升绘图流畅度，而技巧性命令则能解决复杂问题。
- Z（Zoom）：缩放视图，输入“Z”后可选择“窗口（W）”局部放大、“全部（A）”显示全图或“范围（E）”最大化显示对象。
- P（Pan）：平移视图，按住鼠标滚轮或输入“P”后拖动视图，调整观察位置。
- F（Fillet）：倒圆角，输入“F”后设置半径（R），选择两条相交直线生成圆角。
- X（Explode）：分解对象，将块、多段线等复合对象分解为独立元素，便于单独编辑。
- Ctrl+1：打开“特性”面板，快速查看或修改对象属性（如图层、颜色、线型）。
常用快捷命令速查表

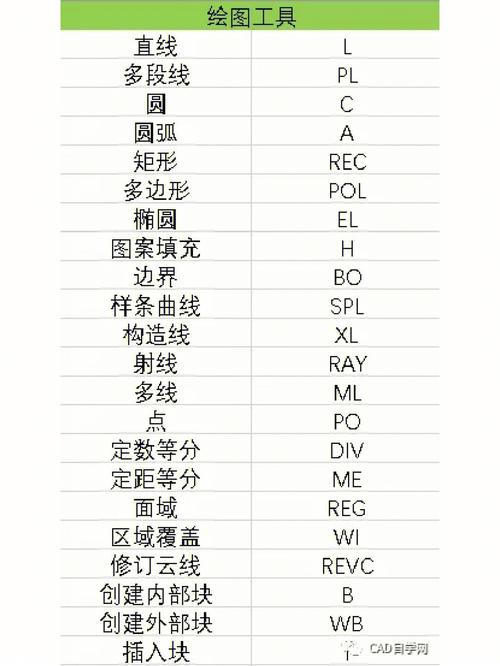

| 类别 | 命令 | 功能说明 | 示例操作 |
|---|---|---|---|
| 基础绘图 | L | 绘制直线 | L → 指定起点(0,0) → 终点(100,0) |
| C | 绘制圆 | C → 圆心(50,50) → 半径(R)→20 | |
| 编辑修改 | E | 删除对象 | E → 选择对象 → 回车确认 |
| O | 偏移对象 | O → 偏移距离(10) → 选择直线 → 指定方向 | |
| 显示控制 | Z | 缩放视图 | Z → 窗口(W) → 框选放大区域 |
| P | 平移视图 | P → 拖动鼠标移动视图 | |
| 实用技巧 | F | 倒圆角 | F → 半径(R)→5 → 选择两条直线 |
| Ctrl+1 | 打开特性面板 | 选中对象 → Ctrl+1 → 修改属性 |
相关问答FAQs
Q1：如何快速绘制多个相同间距的图形？
A：可使用“阵列（AR）”命令，输入“AR”后选择对象，选择“矩形阵列（R）”或“环形阵列（P）”，设置行数、列数及间距（如“列数（COL）→3”、“列间距（S）→50”）,即可生成均匀分布的图形副本。
（图片来源网络，侵删）
Q2：如何避免误删除重要图形？
A：启用“选择集（SE）”命令设置筛选条件，或使用“放弃（U/Undo）”快捷键（Ctrl+Z）撤销误操作，建议将重要图形置于独立图层，并通过“图层（LA）”面板锁定（图标为🔒）图层,防止意外修改。
