在CAD软件的操作中,熟练掌握常用命令能显著提升绘图效率与精准度，以下从基础绘图、编辑修改、视图控制、标注文字及高级功能五个维度，详细解析一批实用且高效的CAD命令，并辅以操作说明与适用场景，帮助用户优化工作流程。

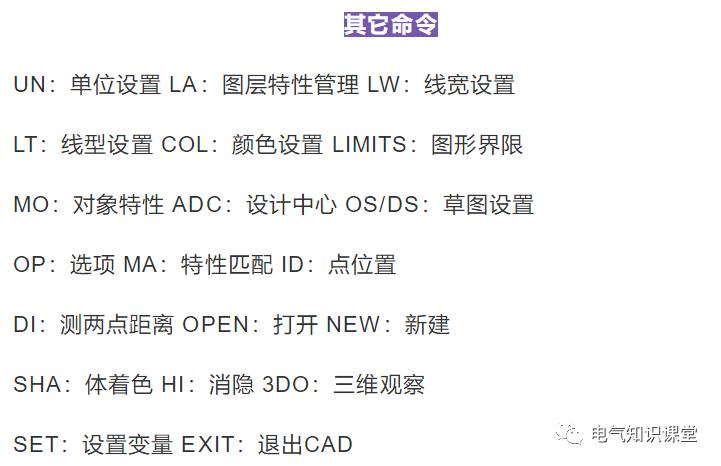

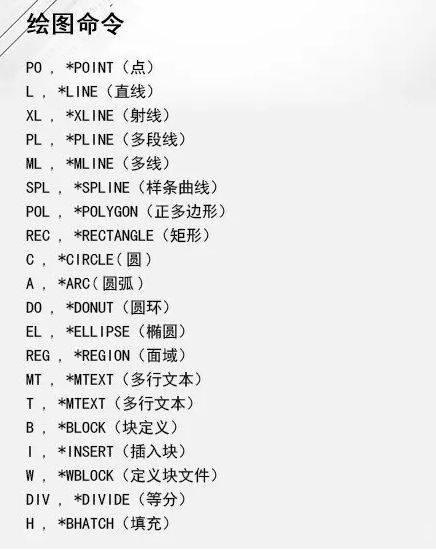

基础绘图类命令

基础绘图是CAD操作的核心,快速创建几何图形是高效绘图的前提。

• L（Line）：直线命令，通过指定起点与终点绘制连续线段，支持输入相对坐标（如@100,0表示水平向右100单位）或极坐标（如@50<30表示长度50、角度30的线段），适合绘制轮廓线、辅助线等。
• C（Circle）：圆命令，提供多种绘制方式：圆心+半径（默认）、圆心+直径（输入D选项）、两点/三点（2P/3P选项）、相切+相切+半径（T选项），相切+相切+半径”在连接圆弧或直线时尤为高效。
• REC（Rectangle）：矩形命令，通过指定对角点绘制矩形，支持倒角（C选项）、圆角（F选项）及线宽（W选项）设置，常用于绘制建筑平面墙体、机械零件轮廓。
• POL（Polygon）：正多边形命令，可绘制3-1024边的正多边形，支持内接于圆（I选项）或外切于圆（C选项），适合绘制螺栓孔、六边形零件等。
• A（Arc）：圆弧命令，提供“起点、圆心、端点”“起点、端点、角度”等11种绘制方式，最常用的是“三点”（3P选项），通过起点、中间点、端点确定圆弧形状。

编辑修改类命令

编辑命令可快速调整已有图形,减少重复绘制工作，是提升效率的关键。

• O（Offset）：偏移命令，按指定距离创建平行于选定对象的图形（如直线、圆、多段线），常用于绘制墙体（单线偏移为双线）、管道同心圆等，支持“通过”（T选项）指定偏移后通过的点。
• TR（Trim）：修剪命令，根据其他对象定义的剪切边修剪对象，需先选择剪切边界（回车确认所有对象为边界），再点击要修剪的部分，适合修剪多余线段，如门窗洞口处墙体。
• EX（Extend）：延伸命令，将对象延伸到另一对象定义的边界，操作逻辑与TR类似，先选择边界，再点击需延伸的对象，常用于延长线段至交点。
• M（Move）：移动命令，将对象重新定位到指定位置，通过基点（如对象端点）和目标点控制移动方向与距离，结合“正交模式”（F8）可确保水平/垂直移动。
• RO（Rotate）：旋转命令，绕指定基点旋转对象，输入“R”选项可参考角度（如将倾斜的图形旋转至水平），结合“复制”（C选项）可在旋转的同时保留原对象。
• X（Explode）：分解命令，将复合对象（如块、多段线、尺寸标注）分解为单一对象，分解多段线后可单独编辑其线段或顶点，分解块后可修改内部图形。

视图控制类命令

高效视图操作能快速定位图形细节,尤其适用于复杂图纸的局部编辑。

• Z（Zoom）：缩放命令，核心功能通过选项实现：“实时”（默认，拖动鼠标缩放）、“窗口”（W，框选区域放大）、“上一个”（P，返回上一视图）、“全部”（A，显示所有图形）、“范围”（E，最大化显示所有对象），配合“实时平移”（PAN命令，快捷键P），可灵活调整视图范围。
• V（View）：命名视图命令，保存特定视图以便快速调用，在绘制复杂装配图时，可将局部放大视图命名为“细节1”，需查看时通过“视图管理器”恢复，避免重复缩放。
• DS（Display Smoothness）：显示平滑度设置，调整三维模型的曲面轮廓线密度（值越高越平滑），但可能影响性能，通常在渲染前调高，编辑时调低。

标注与文字类命令

准确的标注与文字是图纸信息传递的核心,合理设置命令可统一标注样式。

• DLI（Dimlinear）：线性标注命令，标注水平或垂直方向的尺寸，需指定延伸线原点与尺寸线位置。
• DAL（Dimaligned）：对齐标注命令，标注倾斜对象的实际长度（如三角形斜边），尺寸线与对象平行。
• DED（Dimedit）：编辑标注命令，通过“新建”（N选项）修改标注文字、“倾斜”（O选项）调整尺寸线角度，统一修改批量标注。
• T（Mtext）：多行文字命令，创建复杂文字段落，支持插入符号（如“±”“Ø”）、设置字体/颜色/对齐方式，适合填写技术说明、标题栏等。
• ST（Style）：文字样式命令，创建或修改文字样式（如字体高度、宽度比例），确保图纸中文字风格统一，避免逐个修改格式。

高级与实用功能命令

掌握高级命令可解决复杂绘图需求,提升专业性。

• BLOCK（B）：创建块命令，将常用图形（如门窗、螺栓）定义为块，插入时统一缩放与旋转，修改块定义后所有实例自动更新，减少重复劳动。
• XATTACH（XA）：附着外部参照命令，将其他DWG文件插入当前图纸作为外部参照，修改原图时参照自动更新，适合多人协作或大型项目（如建筑总图与平面图关联）。
• LAYISO（Layer Isolate）：隔离图层命令，仅显示选定对象所在的图层，隐藏其他图层，便于编辑复杂图形中的局部内容，通过“LAYUNISO”恢复显示。
• QSELECT（Quick Select）：快速选择命令，按对象类型、图层、颜色等属性批量选择对象，例如快速选中所有“红色”且在“墙体”图层的直线，避免手动框选遗漏。
• GROUP（G）：创建组命令，将多个对象组合为一个临时组，方便整体移动或复制，区别于块的是，组内对象仍可单独编辑，适合临时组合图形元素。

常用命令效率对比表

相关问答FAQs

Q1：如何快速批量删除图层中所有特定类型的对象？
A：可通过“快速选择（QSELECT）”功能实现，输入命令QSELECT，在“应用到”选择“整个图形”，“对象类型”选择需删除的对象（如“直线”），“特性”选择“图层”，“运算符”选择“等于”，“值”选择目标图层，点击“确定”后选中所有符合条件的对象，按Delete键删除即可。

Q2：在绘制复杂图形时，如何避免误操作导致修改错误？
A：可通过以下方法降低误操作风险：一是使用“隔离图层（LAYISO）”功能，仅显示需编辑的对象，隐藏其他图层；二是开启“对象捕捉（F3）”和“正交模式（F8）”，确保绘图精准；三是利用“块（BLOCK）”定义常用图形，修改块定义后所有实例自动更新，避免逐个修改；四是定期保存文件并创建备份，或使用“另存为（SAVEAS）”创建不同版本的图纸。
