在CAD软件中,圆角命令是进行图形修饰和连接的重要工具，主要用于将两条直线、圆弧、多段线或其他对象的交点处创建平滑的圆弧过渡，通过合理使用圆角命令，可以提升图纸的美观度和设计合理性，尤其在机械设计、建筑建模等领域应用广泛，以下将详细介绍CAD圆角命令的使用方法、参数设置及实用技巧。

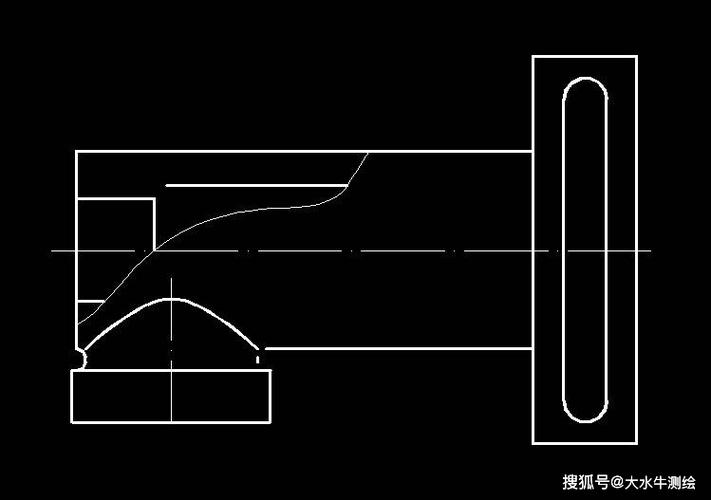

（图片来源网络，侵删）
圆角命令的调用方式
在CAD中,圆角命令可通过多种方式调用：
- 功能区操作：在“常用”选项卡下的“修改”面板中，点击“圆角”按钮（图标为一段圆弧连接两条直线）。
- 命令行输入：直接在命令行输入
FILLET（简写为F），按回车键确认。 - 快捷菜单：选中对象后右键，选择“圆角”选项。
调用命令后,命令行会提示当前圆角设置的半径值，并显示多个选项，如“多段线(P)/半径(R)/修剪(T)/多个(M)”等，需根据设计需求选择相应参数。
圆角命令的核心参数设置
半径（R）
半径是圆角命令最关键的参数,用于控制圆弧过渡的大小，操作步骤如下：

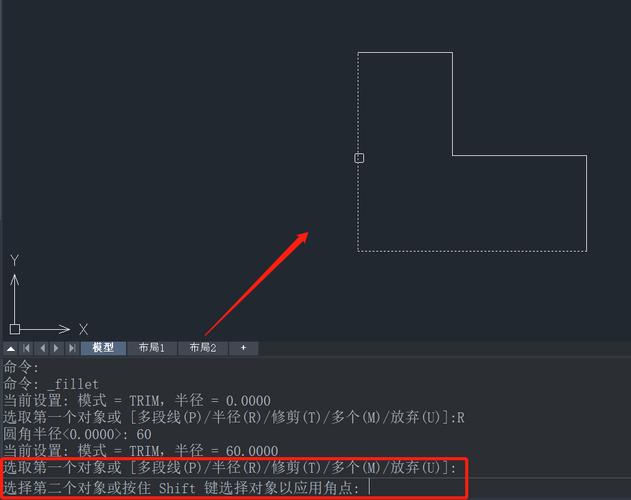

- 调用圆角命令后,输入
R并回车，命令行提示“指定圆角半径”； - 输入所需数值（如10），回车确认；
- 依次选择需要圆角的两条直线,系统自动生成圆弧。
注意：若半径值过大，可能导致圆角无法生成，需根据对象间距合理设置。
修剪（T）
默认情况下,圆角命令会自动修剪延伸对象，使圆角与直线平滑连接，若需保留原对象完整，可使用“修剪”选项：
（图片来源网络，侵删）
- 输入
T回车，选择“不修剪(N)”，此时圆角生成后，原直线不会被裁剪。
多段线（P）
当需要对多段线的所有顶点同时圆角时,使用该选项可大幅提高效率：

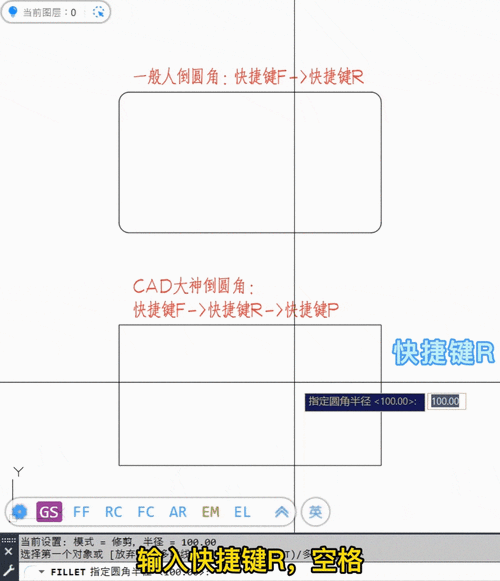

- 输入
P回车，选择整个多段线，系统自动按设定半径对所有拐角进行圆角处理。
多个（M）
需对多个对象连续执行圆角操作时,选择“多个”选项可避免重复调用命令：
- 输入
M回车，依次选择待圆角的对象，完成后按回车键退出。
不同对象的圆角操作差异
| 对象类型 | 操作要点 | 注意事项 |
|---|---|---|
| 两条直线 | 依次选择两条直线，按半径生成圆角。 | 若两直线平行或不相交，需调整半径或延伸直线。 |
| 多段线 | 使用“多段线(P)”选项，一次性处理所有顶点。 | 多段线需为闭合或开放状态，且顶点角度需适合圆角过渡。 |
| 圆弧与直线 | 先选择直线，再选择圆弧，圆角会自动与圆弧相切。 | 半径需小于圆弧半径，否则可能生成错误。 |
| 三维实体 | 调用圆角命令后，选择实体边，输入半径值。 | 需切换至“三维建模”空间，部分版本不支持复杂实体的圆角操作。 |
实用技巧与常见问题解决
- 半径为0的圆角：当需要将两条直线精确延伸至交点时，可将半径设为0，快速修剪多余部分。
- 圆角失败的处理：
- 检查对象是否在同一图层或是否被锁定；
- 确认半径值是否超过对象允许的最大范围；
- 使用
UNDO命令撤销操作，调整参数后重试。
- 动态预览：CAD 2010及以上版本支持动态预览，移动鼠标时可实时显示圆角效果，便于精准定位。
相关问答FAQs
问题1：为什么在执行圆角命令时提示“半径太大”？
解答：该错误通常出现在两条直线距离过近或平行的情况下，若两条直线间距为5，而设置的圆角半径为10，系统无法生成满足条件的圆弧，解决方案包括：减小半径值、延伸直线至相交，或使用“倒角”命令替代。
问题2：如何对闭合多段线的所有顶点快速圆角？
解答：首先选中多段线，调用圆角命令后输入P选择“多段线”选项，系统会自动按当前半径对多段线的所有拐角进行圆角处理，若需调整部分顶点的圆角半径，需先分解多段线，再对单独的直线执行圆角操作。
