CAD作为广泛应用于工程设计、建筑制图、机械制造等领域的专业软件，其高效操作离不开对常用命令的熟练掌握，以下将详细介绍CAD中高频使用的操作命令，涵盖绘图、编辑、显示及标注等核心功能,帮助用户提升绘图效率。

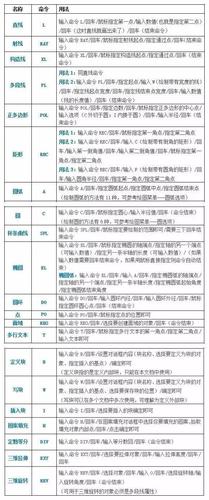

在绘图类命令中，LINE（直线）是最基础的命令，通过指定起点和终点连续绘制线段，配合“闭合（C）”选项可快速形成封闭图形，CIRCLE（圆）命令提供多种绘制方式，如“圆心、半径（R）”“两点（2P）”“三点（3P）”及“相切、相切、半径（T）”，满足不同绘图需求，RECTANG（矩形）命令可绘制带圆角或倒角的矩形，通过指定对角点或输入长宽值精确控制尺寸，ARC（圆弧）命令支持“三点（3P）”“起点、圆心、端点（S）”等11种绘制方式，灵活处理圆弧连接，POLYGON（多边形）命令可绘制3-1024边的正多边形，通过“内接于圆（I）”或“外切于圆（C）”确定大小，BHATCH（图案填充）命令用于封闭区域填充，可选择预定义图案或自定义样式,常用于材料表现。

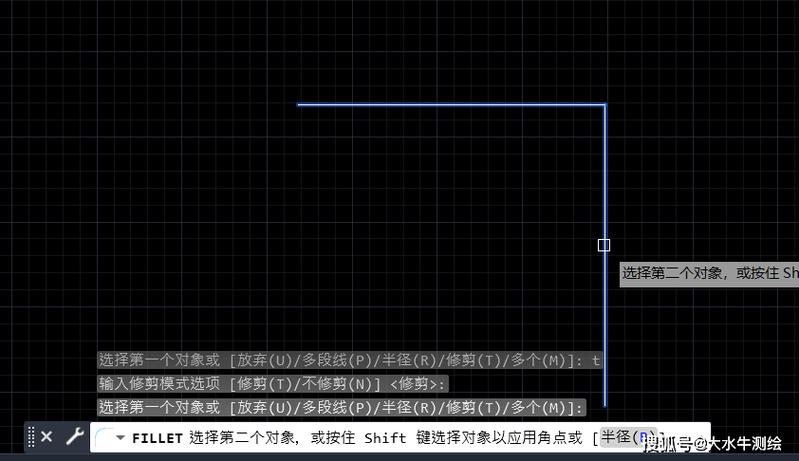

编辑类命令是修改图形的核心，MOVE（移动）命令将对象从原位置平移至新位置，配合“位移（D）”选项可输入精确坐标差，COPY（复制）命令可快速生成多个副本，通过“阵列（A）”选项实现矩形或环形阵列复制，OFFSET（偏移）命令用于创建平行线或相似图形，可指定偏移距离，适用于墙体、道路等平行元素的绘制，TRIM（修剪）命令以其他对象为边界剪切多余部分，配合“栏选（F）”或“窗交（C）”选项可批量修剪，EXTEND（延伸）命令将对象延伸至指定边界，操作逻辑与TRIM类似，ROTATE（旋转）命令绕基点旋转对象，输入角度值或使用“参照（R）”选项对齐图形，SCALE（比例缩放）命令按比例放大或缩小对象，可通过“参照（R）”选项保持比例关系，ARRAY（阵列）命令分为矩形阵列、环形阵列和路径阵列，可快速生成规律分布的图形组合，如楼梯、齿轮齿等。
显示控制类命令帮助用户高效查看图形，ZOOM（缩放）命令中，“实时（R）”选项可动态缩放，“窗口（W）”选项局部放大，“全部（A）”选项显示绘图界限内所有对象，PAN（平移）命令用于平移视图，实时观察不同区域，VIEW（视图）命令可保存和命名当前视图，方便在复杂图形中快速切换，VPORTS（视口）命令在模型空间创建多个视口，实现不同比例或角度的同步显示，REDRAW（重绘）命令刷新屏幕，清除临时标记，而REGEN（重生成）命令重新计算图形数据,解决显示异常问题。
标注与文字类命令确保图形信息的准确传达，DIMLINEAR（线性标注）用于标注水平或垂直尺寸，通过指定延伸线原点和尺寸线位置创建，DIMALIGNED（对齐标注）标注倾斜对象的实际长度，尺寸线与对象平行，DIMRADIUS（半径标注）和DIMDIAMETER（直径标注）分别标注圆或圆弧的半径和直径，自动添加符号，DIMANGULAR（角度标注）用于夹角测量，支持两条直线、三点或圆弧的角度标注，MTEXT（多行文字）命令创建复杂文本段落，可设置字体、高度、对齐方式，支持插入符号和背景遮罩，TABLE（表格）命令生成行列规整的表格，常用于图纸标题栏或材料表,可通过单元格样式统一格式。
辅助绘图类命令虽非直接绘图，但能大幅提升精度效率，OSNAP（对象捕捉）命令中，“端点（END）”“中点（MID）”“交点（INT）”等捕捉模式确保点精确定位，建议开启“捕捉（F3）”快捷键，ORTHO（正交模式）限制光标水平或垂直移动，保证直线垂直或平行，GRID（栅格）显示均匀分布的点阵，作为视觉参考，配合“捕捉（SNAP）”可实现定点对齐，LAYER（图层）命令管理图形对象，通过颜色、线型、线宽区分不同类型元素，如墙体、门窗、标注等，实现分类显示和控制，DIST（测量距离）命令查询两点间的距离、角度和坐标差，AREA（面积）命令计算封闭区域面积,适合工程量统计。
以下是相关问答FAQs：
Q1：如何快速绘制多个相同间距的平行线？
A1：使用OFFSET（偏移）命令，输入指定间距后选择源对象，在需要的一侧点击即可生成平行线，若需多条平行线，可连续点击或输入“多个（M）”选项，重复偏移操作。
Q2：CAD中图形显示模糊或线条不光滑怎么办？
A2：可通过以下方法解决：①输入VIEWRES命令，将“圆和圆弧的平滑度”调高（默认为1000，最大可设至20000）；②使用REGEN命令重生成图形；③检查显示设置，确保“硬件加速”已开启；④若为局部模糊，可使用ZOOM命令的“范围（E）”选项最大化显示图形。
