CAD（计算机辅助设计）软件是工程设计领域的重要工具，其强大的绘图功能依赖于各类命令的灵活运用，掌握CAD绘图命令不仅能提高绘图效率，还能确保图纸的准确性和规范性，以下将详细介绍CAD中常用的绘图命令及其使用方法，涵盖基础绘图、编辑修改、尺寸标注等核心功能，并通过表格形式对比常用命令的快捷键和功能,帮助用户系统学习。

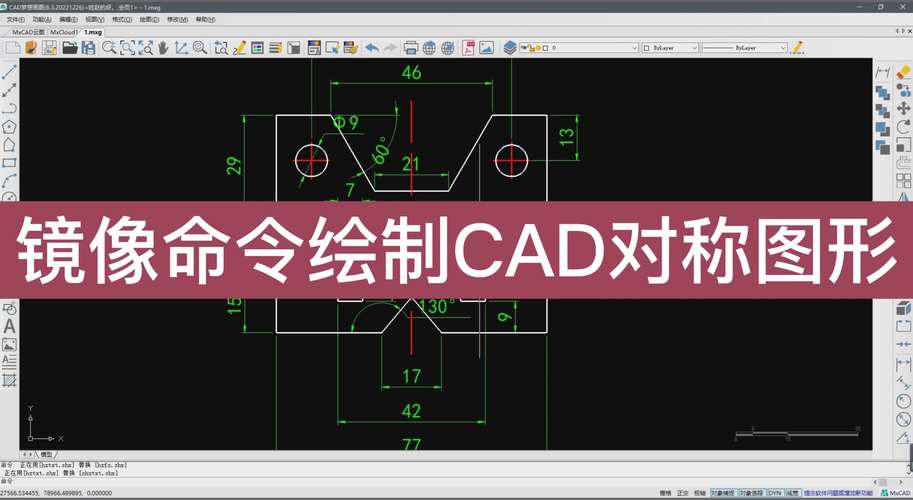

（图片来源网络，侵删）
基础绘图命令
基础绘图命令是CAD绘图的起点，主要包括点、线、圆、弧、多边形等基本元素的绘制。
- 直线（LINE/L）：用于绘制连续的直线段，执行命令后，依次输入起点坐标和终点坐标，或通过鼠标点击确定端点，按“Enter”键结束绘制，输入“L”启动命令，指定起点（0,0），再指定终点（100,50），即可绘制一条从原点到（100,50）的直线。
- 圆（CIRCLE/C）：绘制圆形，可通过圆心+半径、两点（直径端点）、三点相切等方式绘制，输入“C”后，指定圆心坐标（50,50），输入半径值30，即可生成一个半径为30的圆。
- 圆弧（ARC/A）：绘制圆弧，支持多种定义方式，如三点、起点-圆心-终点、圆心-起点-角度等，输入“A”后，依次指定起点、圆心和端点，或直接输入角度值。
- 矩形（RECTANGLE/REC）：绘制矩形，需指定两个对角点坐标，输入“REC”，指定第一个角点（0,0），第二个角点（100,80），即可生成一个100x80的矩形。
- 多边形（POLYGON/POL）：绘制正多边形，需输入边数（如3-1024）和中心点，选择内接于圆或外切于圆的方式，再输入半径，输入“POL”，边数设为6，指定中心点（50,50），选择外切方式，输入半径20，可绘制一个正六边形。
复杂图形绘制命令
复杂图形命令用于绘制由多个元素组合而成的图形，如多段线、样条曲线、椭圆等。
- 多段线（PLINE/PL）：绘制由直线和圆弧组成的连续线段，可统一设置线宽，输入“PL”，指定起点后，输入“W”设置起点和终点宽度（如5），再绘制直线或圆弧，生成的线条具有统一宽度。
- 样条曲线（SPLINE/SPL）：绘制平滑曲线，通过多个控制点定义，常用于绘制不规则轮廓，如地形线、机械零件的曲面边界，输入“SPL”后，依次指定控制点，按“Enter”结束。
- 椭圆（ELLIPSE/EL）：绘制椭圆，需指定中心点、长轴端点和短轴长度，输入“EL”，指定中心点（50,50），长轴端点（100,50），短轴长度30，可生成一个长轴100、短轴60的椭圆。
- 块（BLOCK/B）：将多个图形对象定义为块，便于重复调用，输入“B”后，选择对象并指定基点，即可创建块，通过“INSERT/I”命令插入到其他位置。
编辑修改命令
编辑命令用于调整已绘制图形的位置、形状和属性，是提高绘图效率的关键。
- 移动（MOVE/M）：将图形对象从原位置移动到新位置，选择对象后，指定基点和目标点，对象将按位移矢量移动，选择一个圆，基点设为圆心，目标点设为（100,100），圆将移动到新位置。
- 复制（COPY/CO）：复制对象到新位置，保留原对象，选择对象后，指定基点和目标点，可多次复制。
- 修剪（TRIM/TR）：剪切对象的多余部分，需先选择剪切边界，再选择要修剪的对象，用两条相交直线作为边界，可修剪掉直线超出交点的部分。
- 延伸（EXTEND/EX）：将对象延伸至指定边界，选择边界后，选择要延伸的对象，对象将延伸至边界。
- 旋转（ROTATE/RO）：旋转对象到指定角度，选择对象后，指定基点，输入旋转角度（如90°），对象将绕基点旋转。
- 缩放（SCALE/SC）：按比例缩放对象，选择对象后，指定基点，输入缩放比例（如2表示放大一倍）。

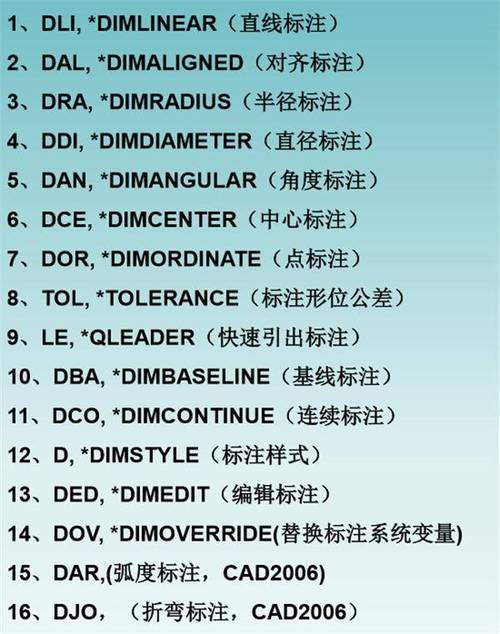

尺寸标注命令
尺寸标注是工程图纸的重要组成部分，用于准确表达对象的尺寸和位置。

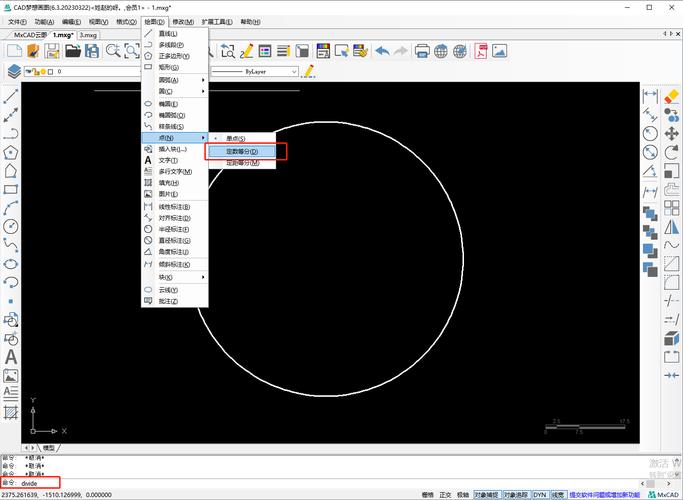

（图片来源网络，侵删）
- 线性标注（DIMLINEAR/DLI）：标注水平、垂直或倾斜的线性尺寸，指定第一条和第二条尺寸界线的原点，再放置尺寸线位置。
- 对齐标注（DIMALI/DAL）：标注倾斜对象的尺寸，尺寸线与对象平行，选择对象的两端点，放置尺寸线。
- 半径标注（DIMRADIUS/DRA）：标注圆或圆弧的半径，选择圆或圆弧，放置尺寸线和半径值。
- 角度标注（DIMANGULAR/DAN）：标注角度，选择两条直线或三个点（顶点、起点、终点），放置尺寸线。
常用CAD命令快捷键及功能对比表
| 命令名称 | 快捷键 | 功能描述 | 适用场景 |
|---|---|---|---|
| 直线 | L | 绘制连续直线段 | 机械轮廓、建筑轴线 |
| 圆 | C | 绘制圆形 | 零件孔洞、管道截面 |
| 矩形 | REC | 绘制矩形 | 建筑平面图、表格框架 |
| 修剪 | TR | 剪切多余对象 | 图形细节调整、边界处理 |
| 复制 | CO | 复制对象到新位置 | 重复元素绘制、阵列生成 |
| 线性标注 | DLI | 标注线性尺寸 | 零件长度、建筑跨度 |
| 块 | B | 定义可复用图形 | 标准件、门窗符号 |
绘图技巧与注意事项
- 坐标输入：结合绝对坐标（如“50,50”）和相对坐标（如“@100,0”）精确控制图形位置。
- 对象捕捉：启用“端点”“中点”“交点”等捕捉模式，确保图形对齐准确。
- 图层管理：通过图层分类管理不同类型的图形（如轴线、实体、标注），便于修改和显示控制。
- 命令简化：熟练使用快捷键（如L、C、TR）可大幅提升绘图速度。
相关问答FAQs
Q1：如何快速绘制多个等间距的图形？
A：可以使用“阵列（ARRAY/AR）”命令，选择对象后，选择“矩形阵列”或“环形阵列”，设置行数、列数及间距，即可生成多个等间距图形，绘制一个圆后输入“AR”，选择“矩形阵列”，设置行数3、列数4、行间距50、列间距50，可快速生成12个等间距排列的圆。
Q2：CAD中如何修改已绘制图形的颜色和线型？
A：选中图形对象后，在“特性（PROPERTIES/CH）”面板中可修改颜色、线型、线宽等属性，选中一条直线，按“Ctrl+1”打开特性面板，在“颜色”下拉菜单中选择“红色”，即可将直线颜色改为红色；在“线型”下拉菜单中选择“虚线”,可将直线改为虚线线型。
