AutoCAD作为广泛应用于工程设计、建筑制图、机械制造等领域的专业计算机辅助设计软件，其功能强大且命令丰富，掌握全部命令是高效使用软件的基础，AutoCAD的命令涵盖绘图、编辑、标注、视图、管理等多个维度，以下将详细梳理常用及核心命令，并辅以功能说明和应用场景,帮助用户系统化理解。

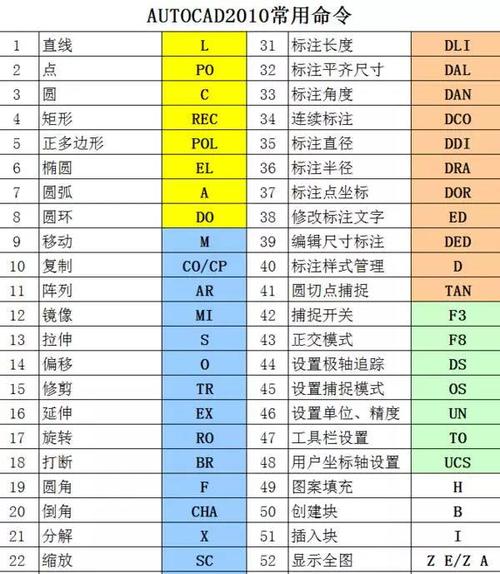

（图片来源网络，侵删）
绘图类命令
绘图类命令是AutoCAD的基础，用于创建各类几何图形和对象。
- 直线（LINE/L）：通过指定起点和终点绘制直线段，可连续绘制多条首尾相连的线段，常用于构建轮廓线。
- 构造线（XLINE/XL）：绘制无限长的直线，常用作辅助线，如基准线、对称线。
- 多段线（PLINE/PL）：绘制由直线和圆弧组成的连续线段，可统一设置线宽，适用于绘制箭头、多边形等。
- 多边形（POLYGON/POL）：绘制3-1024边的正多边形，支持内接圆、外切圆或边长模式，常用于机械零件中的六角螺母、建筑中的装饰图案。
- 矩形（RECTANG/REC）：绘制矩形，可设置倒角、圆角、线宽等参数，适用于门窗、墙体等矩形结构。
- 圆弧（ARC/A）：通过多种方式（起点、圆心、端点等）绘制圆弧，常用于圆角过渡、曲线造型。
- 圆（CIRCLE/C）：通过圆心半径、两点、三点等方式绘制圆，适用于法兰孔、管道截面等圆形元素。
- 圆环（DONUT/DO）：绘制填充圆环或实心圆，设置内径和外径，可用于电路板中的焊盘、建筑中的标识符号。
- 样条曲线（SPLINE/SPL）：通过拟合点或控制点绘制平滑曲线，适用于地形轮廓、机械中的复杂曲面边界。
- 椭圆（ELLIPSE/EL）：绘制椭圆或椭圆弧，支持中心点、轴端点等定义方式，适用于管道斜截面、装饰图案。
- 点（POINT/PO）：绘制单点或多点，可设置点样式（如十字、圆点），常用于标记位置或参考点。
- 图案填充（BHATCH/H）：在封闭区域内填充预设或自定义图案（如砖墙、混凝土剖面），用于区分材料或区域。
- 块（BLOCK/B）：将多个对象创建为单一对象（块），便于重复使用和编辑，如标题栏、常用符号。
- 插入块（INSERT/I）：将已定义的块插入到当前图形中，可调整比例、旋转角度，提高绘图效率。
编辑类命令
编辑类命令用于修改和优化已绘制的图形，是提升绘图精度的关键。
- 删除（ERASE/E）：从图形中移除选中的对象，是最基础的编辑命令。
- 复制（COPY/CO）：将对象复制到指定位置，可多次复制，适用于重复元素的快速创建。
- 镜像（MIRROR/MI）：创建对象的对称副本，需指定镜像线，常用于绘制对称结构（如轴类零件）。
- 偏移（OFFSET/O）：创建与对象平行的新对象（如等距线、同心圆），可设置偏移距离，适用于墙体、管道等平行元素。
- 阵列（ARRAY/AR）：按矩形、路径或环形方式创建多个对象的有序排列，如阵列孔洞、楼梯踏步。
- 移动（MOVE/M）：将对象从原位置移动到新位置，需指定基点和位移点，用于调整图形布局。
- 旋转（ROTATE/RO）：绕指定基点旋转对象，可设置旋转角度，适用于调整图形方向。
- 缩放（SCALE/SC）：按比例放大或缩小对象，需指定基点和比例因子，用于统一调整图形尺寸。
- 拉伸（STRETCH/S）：拉伸对象的部分形状，需用交叉窗口选择对象，适用于修改长度、位置（如拉伸门洞）。
- 修剪（TRIM/TR）：剪切对象超出边界的部分，需选择剪切边和要修剪的对象，用于精确修剪线条交叉处。
- 延伸（EXTEND/EX）：将对象延伸至指定的边界对象，与修剪命令互补，用于连接未闭合的线条。
- 打断（BREAK/BR）：将对象分为两部分或删除部分，适用于创建间隙（如打断线段）。
- 合并（JOIN/J）：将相似对象（如直线、圆弧）合并为一个对象，用于修复断开的线条或闭合图形。
- 倒角（CHAMFER/CHA）：在两条直线间添加倒角，可设置距离或角度，用于机械零件中的边角处理。
- 圆角（FILLET/F）：在对象间添加圆角过渡，可设置半径，适用于建筑墙角、机械圆角设计。
- 分解（EXPLODE/X）：将复合对象（如块、多段线）分解为单一对象，便于单独编辑其组成部分。
标注类命令
标注类命令用于添加尺寸、文字和注释，确保图形信息的准确传达。
- 线性标注（DIMLINEAR/DLI）：标注水平或垂直方向的尺寸，是最常用的标注类型。
- 对齐标注（DIMALIGNED/DAL）：标注倾斜对象的实际长度，尺寸线与对象平行。
- 半径标注（DIMRADIUS/DRA）：标注圆或圆弧的半径，显示前缀“R”。
- 直径标注（DIMDIAM/DDI）：标注圆或圆弧的直径，显示前缀“Φ”。
- 角度标注（DIMANGULAR/DAN）：标注两条直线间的角度或圆弧的圆心角。
- 基线标注（DIMBASELINE/DBA）：从基准尺寸界线开始，连续标注多个线性尺寸，用于阶梯尺寸标注。
- 连续标注（DIMCONTINUE/DCO）：从前一个尺寸的尺寸界线开始，连续标注相邻尺寸，适用于链式尺寸。
- 引线标注（QLEADER/LE）：添加带箭头的引线和注释文字，用于标注倒角、材料说明等细节。
- 多行文字（MTEXT/T）：创建多行文本段落，可设置字体、高度、对齐方式，用于添加技术要求、标题栏文字。
- 编辑标注（DIMEDIT/DIMTED）：修改标注文字、位置或样式，如调整公差、旋转文字角度。
视图与显示命令
视图与显示命令用于控制图形的显示方式和视角，便于观察和编辑复杂图形。
（图片来源网络，侵删）
- 平移（PAN/P）：移动视图窗口，观察图形的不同区域，不改变图形实际位置。
- 缩放（ZOOM/Z）：调整视图的显示比例，常用选项包括“全部（A）”、“窗口（W）”、“范围（E）”。
- 视图命名（VIEW/V）：保存当前视图，便于快速切换到特定视角（如局部放大图）。
- 视口（VPORTS）：在模型空间或图纸空间中创建多个视口，同时显示不同视角的图形。
- 重生成（REGEN/RE）：重新计算并刷新图形显示，解决图形显示异常（如圆弧显示为折线）。
- 消隐（HIDE/HI）：隐藏三维模型中被遮挡的线条，增强立体感（仅在三维模式下有效）。
图层与属性管理命令
图层与属性管理命令用于组织图形对象，控制颜色、线型、线宽等属性，提高绘图规范性。
- 图层（LAYER/LA）：创建和管理图层，设置图层的可见性、冻结、锁定状态，如将墙体、门窗、标注分属不同图层。
- 颜色（COLOR/COL）：设置对象的颜色，可通过“随层”“随块”或自定义颜色区分对象类型。
- 线型（LINETYPE/LTYPE）：加载和设置对象的线型（如实线、虚线、点画线），用于表达不同含义的线条（如轴线用点画线）。
- 线宽（LWEIGHT/LW）：设置对象的线宽，打印时显示不同粗细，如粗实线表示可见轮廓，细实线表示尺寸线。
- 特性匹配（MATCHPROP/MA）：将源对象的属性（颜色、线型、图层等）复制到目标对象，快速统一对象样式。
其他实用命令
- 查询（DIST/DI、AREA/A、LIST/LI）：查询两点距离、封闭区域面积、对象属性（如图层、线型）。
- 特性（PROPERTIES/CH+空格）：打开特性面板，查看和修改对象的全部属性（如坐标、尺寸、样式）。
- 设计中心（ADCENTER/ADC）：管理图形文件，插入其他图形中的块、图层、样式，实现资源共享。
- 打印（PLOT/CTRL+P）：设置打印参数（如纸张、比例、线宽），将图形输出为图纸或PDF。
相关问答FAQs
Q1：如何快速查找不记得的AutoCAD命令？
A1：可通过以下方式快速查找命令：
- 命令行输入：在命令行输入命令关键字（如“画圆”），系统会提示相关命令（如CIRCLE）；
- 快捷键：如Ctrl+1打开特性面板、Ctrl+0切换全屏显示；
- 功能区搜索：点击顶部功能区“搜索”图标（放大镜），输入命令名称快速定位；
- 命令别名：熟记常用命令别名（如L=直线、C=圆），通过命令行快速输入。
Q2：如何提高AutoCAD绘图效率？
A2：提高效率的方法包括：
- 自定义快捷键：在“选项→键盘”中设置常用命令的快捷键（如将“修剪”设为TR）；
- 使用块和模板：将重复使用的图形（如标题栏、螺栓）创建为块，或保存包含图层、样式、标注的模板文件（.dwt）；
- 启用动态输入：在“状态栏”开启“动态输入”，可实时显示坐标和命令提示，减少切换命令行的操作；
- 掌握命令组合：如用“偏移+修剪”快速绘制墙体，用“阵列+镜像”批量生成对称图形；
- 清理冗余对象：使用PURGE命令删除未使用的块、图层、样式,减少文件大小。
