CAD（计算机辅助设计）是工程设计和绘图领域的重要工具，掌握常用命令能大幅提升绘图效率，以下从基础绘图、编辑、标注、视图控制等维度详细解析CAD命令及用法。

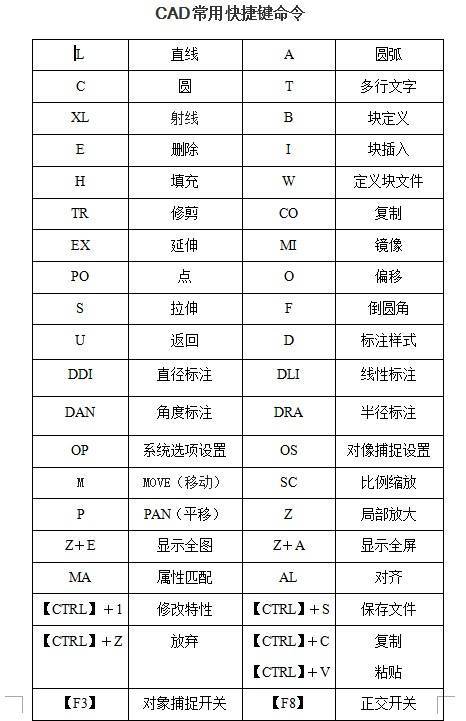

基础绘图命令
直线（LINE/L）：通过指定起点和终点绘制直线，输入“L”后按回车，依次点击起点和终点或输入坐标值完成绘制，多段线（PLINE/PL）：可绘制直线和圆弧的组合线段，支持线宽设置，输入“PL”后选择“宽度”选项可调整起点和终点线宽，圆（CIRCLE/C）：通过圆心、半径（“C”后输入半径值）或三点（“3P”）绘制圆，矩形（RECTANG/REC）：通过指定对角点绘制矩形，输入“REC”后可选择“倒角”或“圆角”设置圆角半径，圆弧（ARC/A）：提供多种绘制方式，如三点（“3P”）、起点圆心端点（“SCE”）等，输入“A”后根据提示选择对应选项。

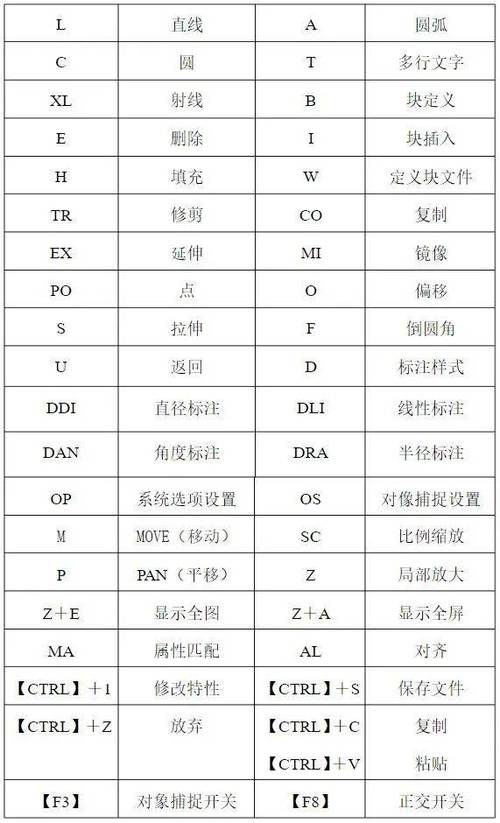

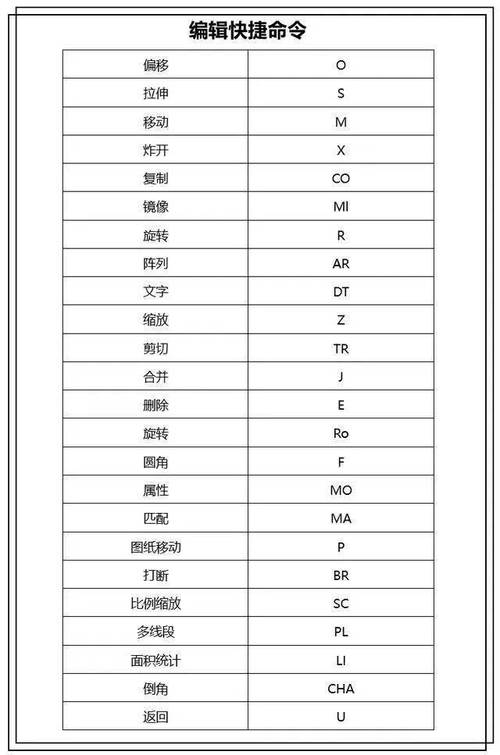

编辑修改命令
移动（MOVE/M）：将对象从原位置移动到新位置，输入“M”后选择对象，指定基点（参考点）和位移点，复制（COPY/CO）：复制对象到新位置，输入“CO”后选择对象，指定基点和第二点，可多次复制，修剪（TRIM/TR）：剪切多余线段，输入“TR”后选择剪切边界，再点击要修剪的对象，延伸（EXTEND/EX）：将对象延伸至指定边界，输入“EX”后选择边界对象，再点击要延伸的对象，偏移（OFFSET/O）：创建平行对象，输入“O”后输入偏移距离，选择对象后点击偏移侧，阵列（ARRAY/AR）：创建多个对象的排列模式，输入“AR”后选择对象，可选择矩形阵列（“R”）或环形阵列（“P”），设置行数、列数或项目数及角度。
标注与文字命令
线性标注（DIMLINEAR/DLI）：标注水平或垂直尺寸，输入“DLI”后指定第一条和第二条尺寸界线原点，放置尺寸线，对齐标注（DIMALIGNED/DAL）：标注倾斜对象的尺寸，输入“DAL”后选择对象两端点，尺寸线与对象平行，半径标注（DIMRADIUS/DRA）：标注圆或圆弧半径，输入“DRA”后选择圆弧，放置尺寸文本，单行文字（TEXT/DT）：添加单行文字，输入“DT”后指定文字起点，设置高度、旋转角度，输入文本内容，多行文字（MTEXT/T）：添加多行文字，输入“T”后拖拽文本框，可在编辑器中设置字体、大小、对齐方式等。
视图控制与辅助工具
缩放（ZOOM/Z）：调整视图显示比例，输入“Z”后选择“全部（A）”显示所有图形、“窗口（W）”局部放大或“实时（R）”动态缩放，平移（PAN/P）：移动视图，输入“P”后按住鼠标左键拖拽，对象捕捉（OSNAP/OS）：设置精确捕捉点，如端点（END）、中点（MID）、圆心（CEN）等，输入“OS”打开对话框勾选选项，图层（LAYER/LA）：管理图形对象，输入“LA”后新建图层，设置颜色、线型、线宽，将对象分配到不同图层以便编辑。
相关问答FAQs
Q1：如何快速绘制多个相同间距的图形？
A：使用“偏移（O）”命令最便捷，先绘制一个矩形，输入“O”设置偏移距离（如100），点击矩形后向外侧偏移，连续点击可多次生成等距图形；也可使用“阵列（AR）”命令，选择矩形后输入“AR”，选“矩形阵列”，设置行数、列数及间距，一次性生成规则排列的多个图形。
Q2：CAD中“块（BLOCK/B）”命令有什么作用？如何创建块？
A：“块”命令将多个对象组合成一个整体，便于重复使用和修改，减少重复绘图，创建块步骤：输入“B”打开“块定义”对话框，输入块名称，点击“选择对象”框选需组合的图形，指定基点（如插入时的参考点，如圆心或端点），点击“确定”即可，插入块时输入“I”，选择块名称，指定插入点和缩放比例，快速调用已定义的图形组合。
