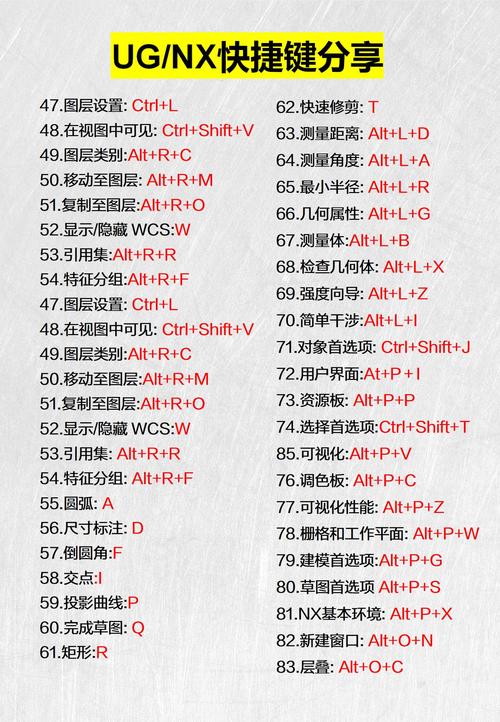

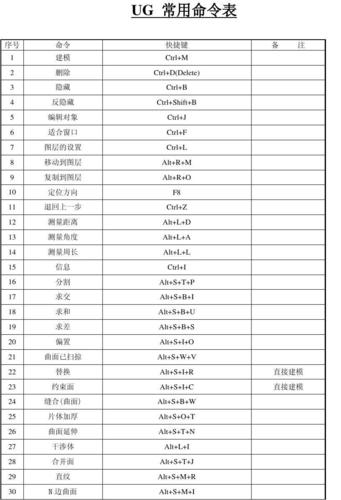

UG NX软件中的弯边命令（Hem）是一项钣金设计中的常用功能，主要用于在钣金零件的边缘创建折叠、卷边或折弯结构，以增强零件的强度、美观性或实现特定的连接需求，该命令广泛应用于机箱、机柜、汽车零部件、家电外壳等钣金件的设计过程中，通过参数化设置可快速生成复杂的弯边特征，极大提高了设计效率，以下从功能原理、操作步骤、参数设置、应用技巧及注意事项等方面进行详细说明。
弯边命令的核心原理是在选定的钣金边缘上添加材料,并通过折弯将材料延伸至指定位置，形成弯边特征，其操作流程通常包括进入钣金环境、选择弯边类型、设置参数、预览并生成特征等步骤，需在UG NX的“钣金”模块中启动弯边命令，通过“插入”→“弯边”选项或直接在钣金工具栏中调用命令，随后，系统会提示用户选择弯边的附着边，即需要添加弯边的钣金边缘，该边缘可以是直线、曲线或折弯组合，但需确保边缘连续且无中断，选择附着边后，需定义弯边的类型，UG NX提供了多种弯边形式，如开放弯边、封闭弯边、重叠弯边等，不同类型适用于不同的设计场景，例如开放弯边常用于装饰性边缘，而封闭弯边则用于增强密封性。
参数设置是弯边命令的关键环节,直接影响最终特征的形状和尺寸，主要参数包括弯边长度、角度、参考长度、内半径/外半径等。“长度”参数定义弯边沿附着边延伸的距离，可通过输入数值或选择“端部条件”来控制，如“从端点”或“从选择点”；“角度”参数控制弯边与附着边所在平面的夹角，通常为0°~180°，正值表示向外折弯，负值表示向内折弯；“内半径”或“外半径”则决定了弯边的折弯半径，需根据钣金材料的厚度和最小折弯半径要求进行设置，避免因半径过小导致材料开裂或回弹过大，系统还提供了“拐角处理”选项，用于控制弯边在拐角处的延伸方式，如“对接”“重叠”或“斜接”，可有效避免拐角处出现干涉或间隙，对于复杂弯边，还可通过“止裂口”功能在折弯处添加切口，防止材料变形过大。
弯边命令的灵活应用需结合实际设计需求,在设计机箱边缘时，可通过设置“封闭弯边”并调整“重叠量”来实现边缘的密封和加强；而在设计家电外壳时，可采用“开放弯边”并添加“装饰凹槽”参数，提升产品的美观度，需要注意的是，弯边特征会自动依附于钣金件的厚度属性，因此在操作前需确保钣金件的厚度参数已正确设置，当弯边涉及多个相邻边缘时，建议采用“边弯边”连续操作，以避免特征间出现间隙或重叠，对于不对称弯边或非平面附着边，可结合“弯边斜接”功能调整弯边的延伸方向，确保与相邻特征平滑过渡。
在使用弯边命令时,常见问题包括弯边长度与预期不符、角度偏差或拐角处出现缝隙等，这些问题通常由参数设置错误或附着边选择不当导致，若弯边长度小于附着边长度，系统会自动截断弯边至边缘；若附着边存在尖角，需在弯边前对尖角进行倒圆处理，否则可能无法生成特征，当钣金件经过多次折弯后，弯边命令的“参考长度”选项需谨慎选择，默认“内壁”参考适用于大多数情况，而“外壁”参考则可用于特殊的外形设计需求，对于薄板材料，建议将折弯半径设置为材料厚度的3倍以上，以减少折弯过程中的应力集中。
以下是弯边命令参数设置的常见选项及说明：
| 参数类型 | 选项说明 | 适用场景 |
|---|---|---|
| 弯边类型 | 开放弯边、封闭弯边、重叠弯边、卷边弯边 | 装饰边缘、密封边缘、加强边缘 |
| 长度 | 输入数值、端部条件（从端点/从选择点） | 控制弯边延伸距离，适应不同边缘长度 |
| 角度 | 0°~180°，正值向外折弯，负值向内折弯 | 调整弯边方向，实现不同折弯需求 |
| 半径 | 内半径/外半径，建议≥3倍材料厚度 | 避免折弯开裂，保证材料成型性 |
| 拐角处理 | 对接、重叠、斜接 | 解决拐角处干涉或间隙问题 |
| 止裂口 | 无止裂口、矩形止裂口、圆形止裂口 | 防止折弯处材料撕裂，适用于厚板或复杂弯边 |
在实际操作中,若需修改已生成的弯边特征，可直接在“部件导航器”中右键点击弯边特征，选择“编辑参数”重新调整各项参数，弯边命令可与UG NX的其他钣金功能（如折弯、展平、冲压）结合使用，例如先通过弯边创建边缘结构，再进行折弯展开以检查干涉情况，或通过冲压在弯边上添加孔洞或凹槽。
相关问答FAQs：
Q1：弯边命令中“重叠量”和“间隙”参数有何区别？如何选择？
A1：“重叠量”用于封闭弯边中控制相邻弯边之间的重叠程度，正值表示重叠，负值表示间隙，适用于需要密封或加强的边缘；“间隙”则直接定义弯边与附着边之间的距离，常用于开放弯边或需要特定间隙的设计场景，选择时需根据设计需求决定：若要求边缘完全贴合且无间隙，应设置“重叠量”为正值；若需预留膨胀空间或安装间隙，则可设置“间隙”为正值。
Q2：弯边命令在折弯半径设置过小时会出现什么问题？如何解决？
A2：当折弯半径设置小于材料最小允许半径时，可能导致弯边处材料开裂、回弹过大或折弯后尺寸偏差，解决方法包括：根据材料厚度查阅最小折弯半径表，确保半径≥3倍材料厚度；对于特殊材料（如不锈钢或铝合金），可适当增大半径或采用退火处理降低材料硬度；若设计空间受限，可使用“折弯补偿”功能调整弯边长度，抵消回弹对尺寸的影响。
