在CAD软件中,显示面积是一项非常基础且常用的功能，无论是建筑设计的户型面积统计、工程场地的土方量计算，还是机械零件的表面积核算，都离不开准确的面积数据，CAD提供了多种命令和方法来测量和显示面积，用户可以根据不同的绘图需求和操作习惯选择最合适的工具，以下将详细介绍CAD中显示面积的相关命令、操作步骤、应用场景及注意事项。
核心命令：AREA命令
AREA命令是CAD中最直接、最常用的面积计算命令，它可以通过指定一系列点来定义一个多边形区域，或者通过选择封闭对象来直接计算其面积和周长，执行AREA命令的方式有多种：在命令行输入“AREA”后按回车键；点击“常用”选项卡中“实用工具”面板的“面积”按钮；或在快捷菜单中选择“查询”-“面积”，执行命令后，CAD会提示用户选择“第一个角点”或“对象（O）/增加面积（A）/减少面积（S）”，对象”选项用于选择封闭的二维图形，如圆、椭圆、多段线、面域等；“增加面积”和“减少面积”则用于进行多个面积的加减运算，例如计算总建筑面积时，可以将各个房间面积相加，再减去楼梯间或阳台的面积。
其他实用命令及工具
除了AREA命令,CAD中还提供了一些与面积显示相关的其他工具，这些工具在某些特定场景下更为高效，BOUNDARY”命令（快捷键“BO”）可以快速创建封闭的多段线或面域，创建后即可通过AREA命令的“对象”选项直接计算面积，特别适用于不规则边界的区域。“REGION”命令（面域）则可以将封闭的二维图形转换为面域对象，面域不仅具有面积和周长属性，还可以进行布尔运算（并集、差集、交集），这对于复杂组合图形的面积计算非常有帮助，在CAD的“快速计算器”工具中，也集成了面积计算功能，用户可以在计算器中直接输入坐标点或选择对象来获取面积，并与其他数值进行运算。
不同对象的面积计算方法
在CAD中,不同类型的对象需要采用不同的方法来计算面积，对于简单的几何图形，如矩形、圆形、多边形等，可以直接使用AREA命令的“对象”选项，选择图形后即可在命令行或特性面板中查看面积和周长，选择一个圆后，命令行会显示“圆的半径 = 100，面积 = 31415.92654，周长 = 628.31853”，对于由多条线段、圆弧等组成的复杂封闭图形，最常用的方法是先使用“BOUNDARY”命令生成封闭多段线，再通过AREA命令计算；或者直接使用AREA命令的“点选”方式，依次点击图形的各个角点，CAD会自动将这些点连接成封闭多边形并计算面积，需要注意的是，点选时必须确保最后一个点与第一个点重合，或者按回车键闭合图形，否则无法形成封闭区域。
面积单位及精度设置
CAD中的面积单位默认为当前图形的单位（如毫米、米、英尺等），但用户可以根据需要修改单位类型和显示精度，通过“格式”菜单中的“单位”命令，可以打开“图形单位”对话框，在“长度”区域设置单位类型（如小数、工程、建筑等），在“精度”下拉菜单中选择小数位数，面积值的精度也会随之改变，例如将精度设置为“0.00”时，面积值将显示为两位小数，在特性面板（快捷键“Ctrl+1”）中，选中对象后可以查看其面积、周长等几何特性，这里同样可以调整面积的显示格式。
面积计算的注意事项
在使用CAD计算面积时,需要注意以下几点：确保图形是封闭的，任何未闭合的间隙都会导致计算结果错误，由多条线段组成的图形，如果端点没有完全对齐，就需要使用“延伸”或“修剪”命令进行闭合处理，对于有宽度的多段线，AREA命令计算的是中心线围成的面积，而不是包含宽度的实际面积，此时应使用“BOUNDARY”命令生成封闭区域后再计算，在计算多个对象的组合面积时，合理使用“增加面积”和“减少面积”选项可以提高效率，例如计算房屋套内面积时，可以先添加整个户型面积，再减去墙体、阳台等不需要的区域，如果图形中有块（BLOCK）或外部参照（XREF），需要先将其分解（EXPLODE命令）才能正确计算面积。
面积数据的输出与应用

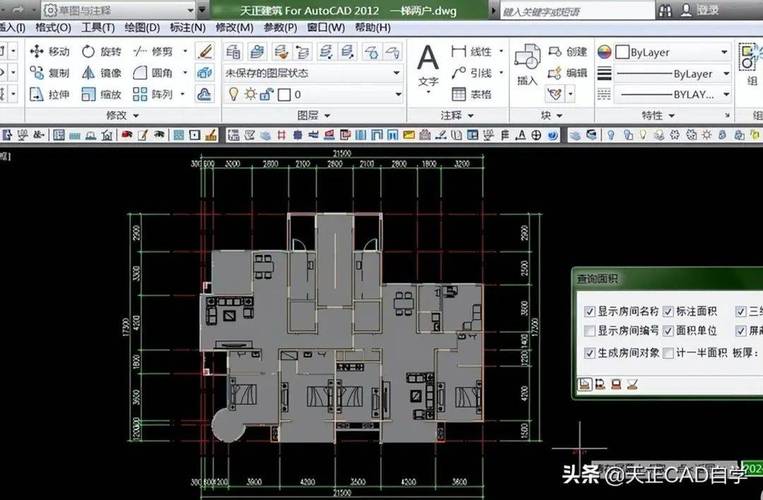

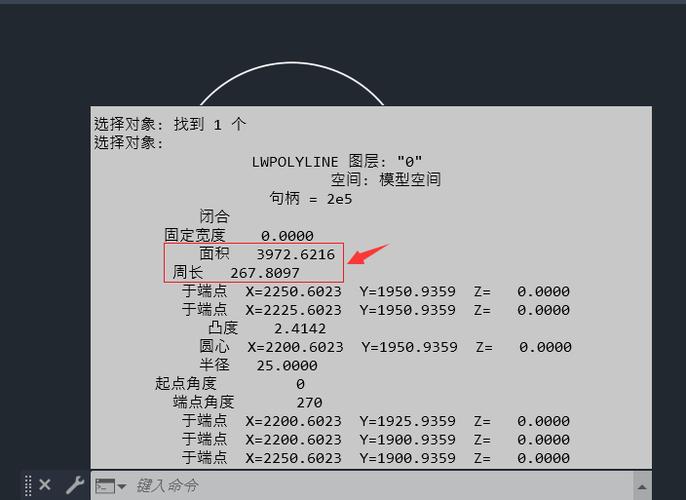

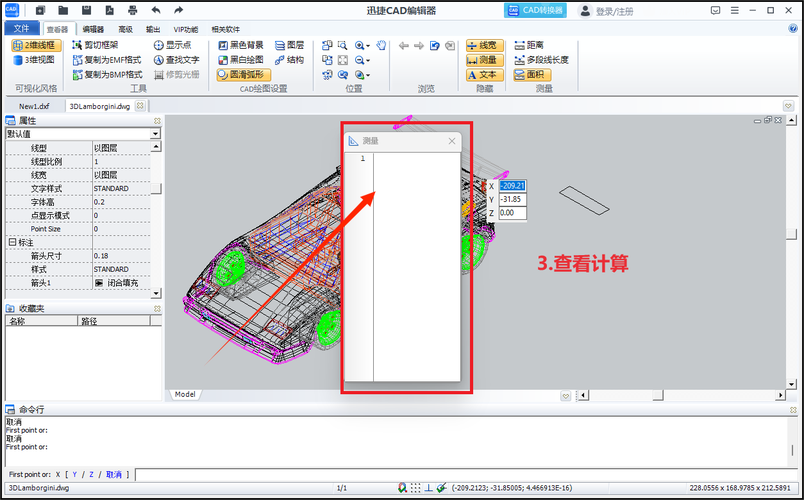

计算得到的面积数据可以直接在CAD中用于标注,使用“线性标注”或“快速标注”命令，在需要标注的位置添加尺寸线和文字说明，也可以将面积数据导出到外部程序，如Excel表格，进行进一步的统计和分析，通过“LIST”命令，可以将对象的面积、周长等信息以文本形式输出，用户可以复制这些文本并粘贴到其他文档中，在CAD的三维建模中，还可以使用“MASSPROP”命令计算三维实体的表面积、体积等质量特性，这对于工程设计中的材料估算和重量计算非常重要。
常见问题及解决方法
在实际操作中,用户可能会遇到一些与面积计算相关的问题，计算面积时提示“必须为闭合区域或圆”，这通常是因为图形未完全闭合，可以使用“边界集”选项或“JOIN”命令修复图形，又如，计算结果与实际测量值不符，可能是单位设置错误或图形比例不正确，需要检查“图形单位”对话框中的设置，并确认图形比例尺是否正确，对于复杂图形，还可以尝试使用“面域”命令进行布尔运算，确保计算的准确性。
相关问答FAQs
Q1: 为什么使用AREA命令计算由多条线段组成的图形时，提示“非闭合区域”？
A1: 出现此问题通常是因为图形的端点没有完全闭合，存在微小间隙，解决方法如下：
（1）使用“延伸”（EXTEND）或“修剪”（TRIM）命令，确保所有线段的端点准确相交；
（2）执行“BOUNDARY”命令，在封闭区域内点击，自动生成闭合多段线后再计算面积；
（3）输入“JOIN”命令，将相邻的线段合并为单一多段线，确保图形闭合。
Q2: 如何快速计算多个不规则房间的总面积，并分别标注每个房间的面积？
A2: 可以通过以下步骤高效完成：
（1）使用“BOUNDARY”命令（快捷键“BO”），在每个房间内部点击，为每个房间生成独立的闭合多段线；
（2）执行“AREA”命令，选择“对象（O）”选项，依次点击每个多段线，记录命令行中显示的面积值；
（3）使用“块定义”（BLOCK）命令，将面积值和对应的房间编号创建为带属性的块，然后插入到每个房间的合适位置进行标注；
（4）若需计算总面积，可在Excel中将各房间面积值汇总，或使用AREA命令的“增加面积（A）”选项依次累加各房间面积。
