在CAD软件中,参照功能是提高绘图效率、管理复杂图纸的重要工具，通过外部参照功能，用户可以将其他图形文件（如DWG、DGN、PDF等）作为参照底图插入到当前图形中，实现多文件的协同设计与数据共享，以下是CAD中参照相关命令的详细说明及操作方法，涵盖附着、绑定、剪裁、卸载等核心功能。

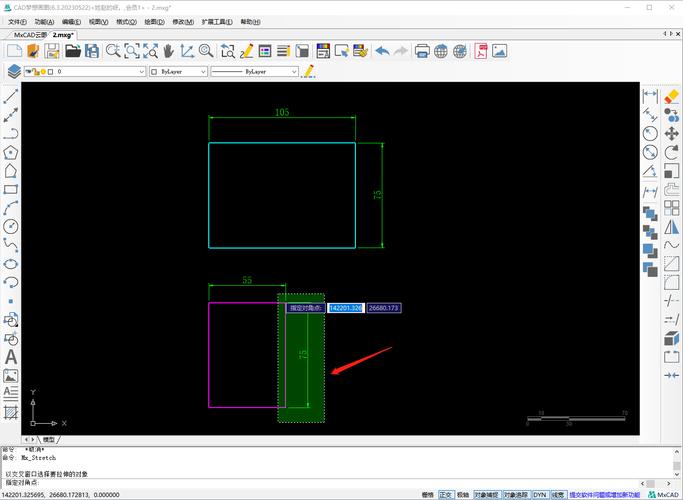

（图片来源网络，侵删）
参照的核心命令与操作
附着外部参照（XATTACH）
功能：将外部图形文件作为参照插入到当前图形中，插入后参照文件的内容会显示在当前图形中，但不会直接成为图形的一部分（除非进行绑定操作）。
调用方式：
- 命令行输入
XATTACH并回车； - 功能区“插入”选项卡→“参照”面板→“附着”按钮；
- 快捷键
XA（部分CAD版本支持）。
操作步骤：
- 执行命令后,弹出“选择参照文件”对话框，选择要插入的图形文件（如“建筑底图.dwg”）；
- 在“附着外部参照”对话框中，设置参照类型（“附加”或“覆盖”）：
- 附加：嵌套参照，即当前图形作为其他图形的参照时，被参照的图形会一同显示；
- 覆盖：不嵌套，仅当前图形可见，适用于临时隐藏不需要的参照层级；
- 设置插入点（如“在屏幕上指定”或直接输入坐标）、比例（统一比例或X/Y/Z分别缩放）、旋转角度等参数；
- 点击“确定”，在绘图区指定插入位置即可完成附着。
注意事项：
- 附着的参照文件需保持路径正确,若移动原文件，需通过“外部参照”面板重新指定路径；
- 附着的参照默认以“外部参照”图层显示，可通过图层管理器调整其图层属性。
外部参照管理器（XREF）
功能：管理当前图形中的所有参照文件，包括附着、卸载、重载、绑定、拆离等操作，是参照管理的核心工具。
调用方式：

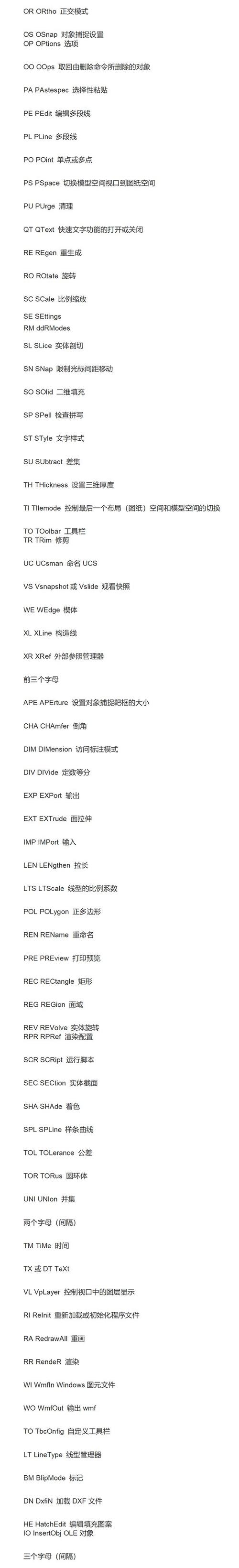

（图片来源网络，侵删）
- 命令行输入
XREF或XR并回车； - 功能区“插入”选项卡→“参照”面板→“外部参照”按钮；
- 双击绘图区中的参照对象。
操作界面：
“外部参照”管理器以列表或树状图显示所有参照文件，每个参照文件包含名称、状态、大小、路径、日期等信息，并提供以下操作按钮：
- 附着：添加新的参照文件（功能同
XATTACH）； - 卸载：隐藏参照文件内容，但保留参照列表，便于临时简化图形；
- 重载：重新加载被修改或路径错误的参照文件；
- 绑定：将参照文件转换为当前图形的内部块，永久融入当前图形（详见下文“绑定”部分）；
- 拆离：彻底移除参照文件，且无法恢复（需谨慎使用）。
绑定外部参照（XBIND）
功能：将选定的参照文件中的命名对象（如图层、文字样式、标注样式等）转换为当前图形的永久部分，解决外部参照依赖问题。
调用方式：
- 命令行输入
XBIND并回车； - 外部参照管理器中选中参照文件,右键选择“绑定”；
- 功能区“插入”选项卡→“参照”面板→“绑定”按钮。
操作步骤：
- 执行
XBIND命令，弹出“绑定外部参照”对话框； - 在“外部参照”列表中选择要绑定的参照文件，展开后显示其命名对象（如图层“|建筑底图|墙体”）；
- 选择需绑定的对象（如“墙体”图层），点击“添加→”将其移至“绑定定义”列表；
- 点击“确定”，原参照图层“|建筑底图|墙体”将转换为当前图形的“$N$墙体”（N为数字），成为永久图层。
绑定与附着的区别：

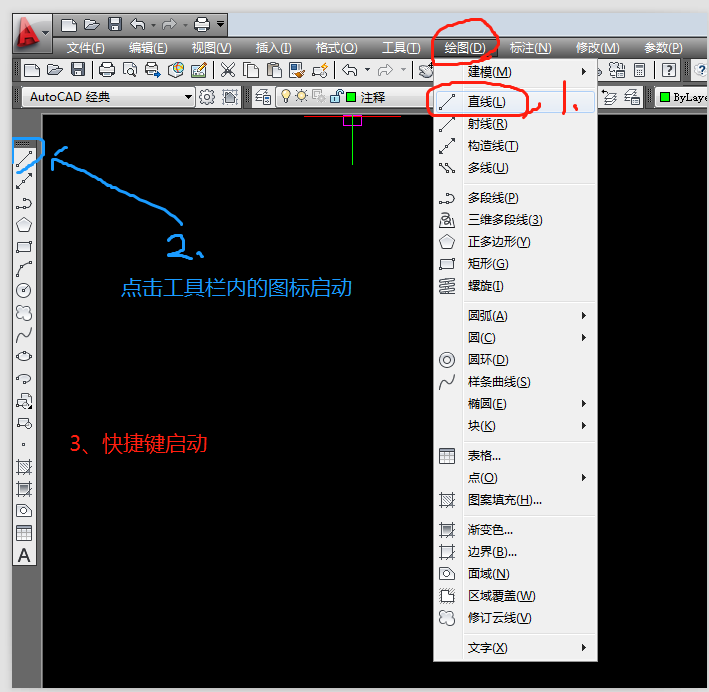

（图片来源网络，侵删）
- 附着：参照文件独立存在，修改原文件时当前图形会同步更新（需重载）；
- 绑定：参照文件内容融入当前图形，成为图形一部分，原文件修改不再影响当前图形。
剪裁外部参照（CLIP）
功能：通过指定边界隐藏参照文件中不需要的部分，仅显示特定区域，适用于局部参照需求。
调用方式：
- 命令行输入
CLIP或CLP并回车； - 选中参照对象后,右键选择“剪裁”→“创建剪裁边界”；
- 功能区“插入”选项卡→“参照”面板→“剪裁”按钮。
操作步骤：
- 选中要剪裁的参照对象；
- 执行
CLIP命令，选择“多边形”或“矩形”边界类型； - 在绘图区绘制封闭边界（如矩形框选需要保留的区域）；
- 完成后,参照文件仅显示边界内的内容，边界外内容被隐藏。
进阶操作：
- 剪裁边界可通过夹点调整大小或形状；
- 输入
CLIPFRAME命令，设置为“1”可显示剪裁边界，“0”则隐藏边界。
卸载与重载外部参照
- 卸载（UNLOAD）：通过外部参照管理器或命令行
UNLOAD，隐藏参照内容，减少图形加载负担，但保留参照信息，需时可重载； - 重载（RELOAD）：通过外部参照管理器或命令行
RELOAD，重新加载参照文件，适用于原文件修改后更新当前图形显示。
参照操作的注意事项
- 路径管理：外部参照依赖原文件路径，若原文件移动或重命名，需在“外部参照管理器”中点击“浏览”重新指定路径，避免参照显示异常；
- 图层命名：附着的参照图层会以“原文件名|图层名”格式显示，如“建筑底图|墙体”，避免与当前图形图层重名；
- 性能优化：复杂图形中过多的参照可能影响运行速度，可通过“卸载”不活跃的参照，或使用“参照编辑”（
REFEDIT）局部修改参照内容； - 协同设计：团队协作时，需统一参照文件的存储路径，避免因路径差异导致他人无法加载参照。
相关问答FAQs
Q1: 外部参照与块（BLOCK）有什么区别？
A: 外部参照与块的主要区别在于数据存储方式和更新机制：
- 外部参照：文件独立存储于当前图形外，插入后仅显示链接信息，修改原文件后可通过“重载”同步更新到当前图形，适用于需要动态更新的场景（如建筑底图与平面图的协同）；
- 块：文件作为内部数据永久嵌入当前图形，修改原文件后需重新定义块才能更新，适用于固定不变的图形元素（如家具、门窗符号）。
Q2: 如何解决外部参照显示为灰色或无法加载的问题？
A: 外部参照显示异常通常由以下原因导致，可逐一排查：
- 路径错误：检查原文件是否被移动或重命名，在“外部参照管理器”中重新指定正确路径；
- 文件损坏：尝试用CAD修复工具（如
RECOVER命令）修复原文件，或重新插入参照； - 图层关闭/冻结：检查当前图形的图层设置，确保参照所在图层未被关闭或冻结；
- CAD版本兼容性：高版本创建的参照文件在低版本CAD中可能无法正常显示，建议统一使用相同版本或另存为低版本格式。
通过合理运用CAD参照命令,可有效实现多文件协同、简化复杂图形管理，是提升绘图效率的关键技能，掌握附着、绑定、剪裁等核心操作，并注意路径管理和团队协作规范，能充分发挥参照功能的实用价值。
