在CAD软件中,测量弧长是一项常见操作，尤其在工程制图、机械设计或建筑领域，精确获取弧线长度对尺寸标注、材料计算或路径规划至关重要，CAD测量弧长的命令主要通过“DIMARC”标注功能实现，但结合其他辅助命令或工具，可满足不同场景下的测量需求，以下从命令原理、操作步骤、注意事项及扩展应用等方面详细说明。
核心命令：DIMARC（弧长标注）
“DIMARC”是CAD中专门用于标注弧长的命令，其结果可直接显示在图纸中，且具有关联性（即当弧线修改时，标注值可自动更新），该命令适用于需要可视化测量结果的场景，尤其适用于图纸交付或尺寸标注环节。
操作步骤：
-
启动命令：
- 通过命令行输入“DIMARC”并按回车键；
- 或点击“注释”选项卡→“标注”面板→选择“弧长”图标（不同CAD版本界面可能略有差异）。
-
选择弧线：

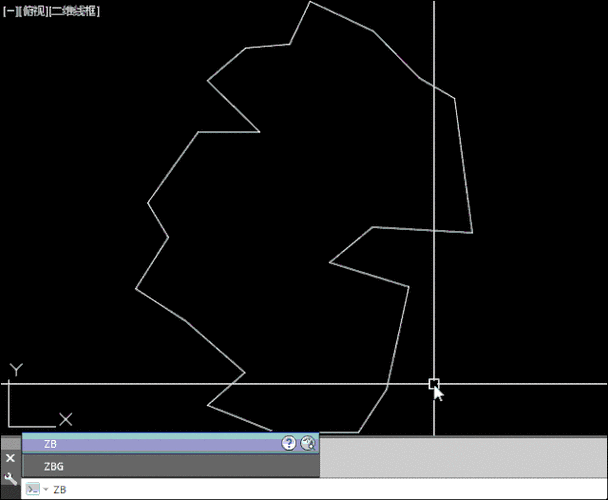

命令行提示“选择弧线或圆弧”，此时需用鼠标左键点击目标弧线，若弧线与其他对象重叠，可按“Shift”键循环选择。 -

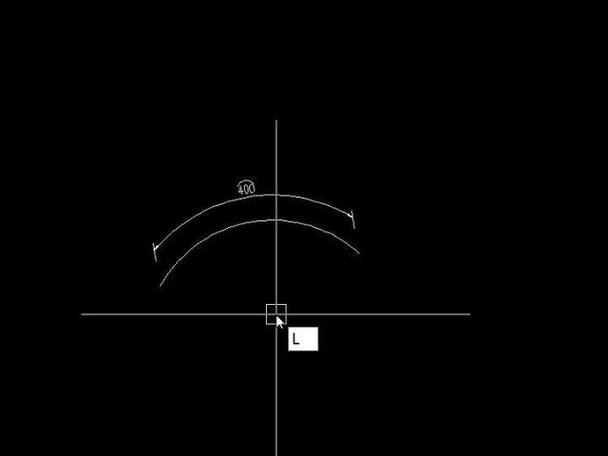

指定标注位置：
选择弧线后，命令行提示“指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]:”，此时移动鼠标，标注文本会跟随光标动态显示，点击左键即可确定标注位置。
（图片来源网络，侵删）- 选项说明：
- 多行文字(M)：允许用户通过多行文字编辑器修改标注内容，可添加前缀、后缀或替换为自定义文本（如输入“L=”+实际测量值）。
- 文字(T)：直接修改单行标注文字，适用于简单文本调整。
- 角度(A)：调整标注文字的旋转角度，避免与其他标注重叠。
- 选项说明：
-
完成标注：
点击确定后，弧长标注将显示在指定位置，默认单位与CAD当前单位一致（如毫米、米等）。
示例表格：DIMARC命令参数说明
| 参数选项 | 功能描述 | 适用场景 |
|---|---|---|
| 尺寸线位置 | 直接点击确定标注的放置位置，默认显示弧长值 | 快速标注，无需修改文本或角度 |
| 多行文字(M) | 通过文本编辑器自定义标注内容，支持添加符号或公式（如“弧长=200mm”） | 需要补充说明或与其他标注格式统一时 |
| 文字(T) | 快速修改标注文本内容，例如将默认值“100”改为“L=100” | 简单文本调整，避免打开多行文字编辑器 |
| 角度(A) | 旋转标注文字角度，例如当标注与尺寸线冲突时，可调整为45°或90°对齐 | 优化图纸布局，提高标注可读性 |
辅助测量方法：LIST/PROPERTIES命令
若仅需获取弧长的数值而不需要在图纸上显示标注,可通过“LIST”或“PROPERTIES”命令查询弧线的几何信息。
LIST命令
- 操作步骤：
输入“LIST”并回车，选择目标弧线后回车，系统会弹出文本窗口，显示弧线的详细参数，包括起点坐标、终点坐标、半径、圆心角度以及弧长（显示为“长度”字段）。 - 优点：快速获取数值，无需修改图纸；缺点：结果以文本形式呈现，无法直接关联到图形。
PROPERTIES命令
- 操作步骤：
选择弧线后输入“PROPERTIES”或按“Ctrl+1”打开特性面板，在“几何图形”或“基本”类别中可找到“长度”字段，直接显示弧长值。 - 优点：无需弹出文本窗口，界面集成化；支持实时更新（修改弧线后，特性面板中的长度值自动刷新）。
注意事项
-
单位一致性：
测量前需确认CAD的“单位设置”（通过“UNITS”命令检查），若单位与实际需求不符（如设计单位为米但需毫米标注），需在标注样式或特性面板中调整单位比例因子。 -
弧线完整性：
“DIMARC”命令仅适用于完整的圆弧或椭圆弧，若为通过“修剪”等命令生成的非连续弧线，需先合并为单一对象（使用“PEDIT”命令的“合并”选项）。
（图片来源网络，侵删） -
标注样式影响：
弧长标注的外观（如箭头样式、文字高度）受当前标注样式（“DIMSTYLE”命令）控制，若需统一格式，需提前设置或修改标注样式。 -
精度设置：
在“标注样式管理器”中，可通过“主单位”选项卡调整“精度”（如小数位数），避免标注值显示过多冗余数字。
扩展应用
-
批量测量弧长：
若需测量多个弧线的长度，可结合“SELECT”命令框选所有弧线，然后使用“LIST”命令一次性导出所有弧线的参数，或通过脚本（如LISP程序）自动提取并汇总数据。 -
弧长与角度的换算：
若已知弧长和半径，可通过公式“圆心角度=弧长/半径×(180/π)”计算角度，半径为100mm、弧长为157mm的弧线，其圆心角度约为90°（157/100×0.573≈90°）。
相关问答FAQs
问题1：为什么使用DIMARC标注时，弧长值显示为0或错误？
解答：通常由以下原因导致：① 弧线未被完整选中（如部分被遮挡或非连续对象），需确保选择的是单一完整弧线；② 弧线半径过小或圆心角度接近0°，导致CAD无法识别，可尝试放大视图后重新标注；③ 标注样式中的“显示前导零”或“显示后续零”设置错误，需在“标注样式管理器”中检查“主单位”选项卡。
问题2：如何快速测量多个弧线的长度并导出为Excel表格？
解答：可通过以下步骤实现：① 使用“SELECT”命令框选所有需测量的弧线；② 输入“LIST”命令，在弹出的文本窗口中全选（Ctrl+A）并复制（Ctrl+C）弧线信息；③ 将复制的数据粘贴到Excel中，通过“分列”功能（“数据”选项卡）将“长度”字段提取至单独列；④ 若需自动化处理，可编写简单LISP程序，循环提取选中弧线的“长度”属性并生成CSV文件。
