在CAD软件中,光顺曲线命令是一项非常实用的功能，主要用于优化或生成平滑的曲线，常用于机械设计、汽车造型、工业设计等领域，通过该命令，用户可以将一系列离散的点、直线或圆弧转换为连续且平滑的曲线，同时保持曲线的连续性和美观性，以下将从命令功能、操作步骤、参数设置、应用场景及注意事项等方面进行详细说明。
光顺曲线命令的核心作用是“平滑化”，即通过数学算法（如贝塞尔曲线、B样条曲线等）拟合或优化现有曲线，与传统的“圆角”或“倒角”命令不同，光顺曲线不仅处理连接点处的过渡，还能整体调整曲线的曲率分布，避免出现尖锐突变或局部凹凸，在机械设计中，零件的轮廓往往需要高度平滑以减少应力集中；在产品设计中，外观曲线的流畅性直接影响用户体验，此时光顺曲线命令就能发挥关键作用。

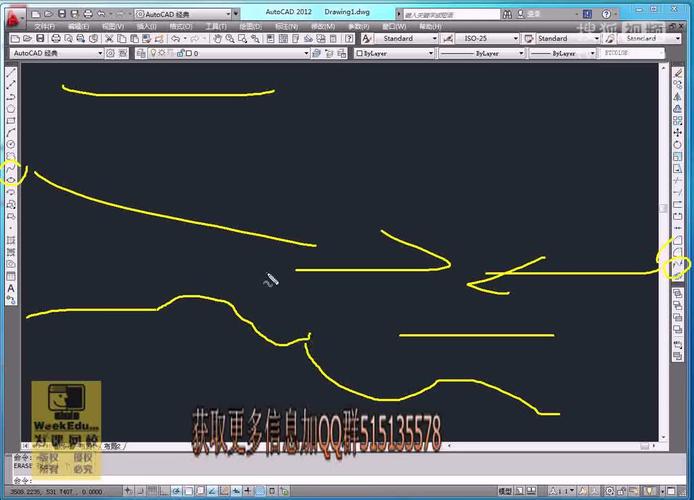

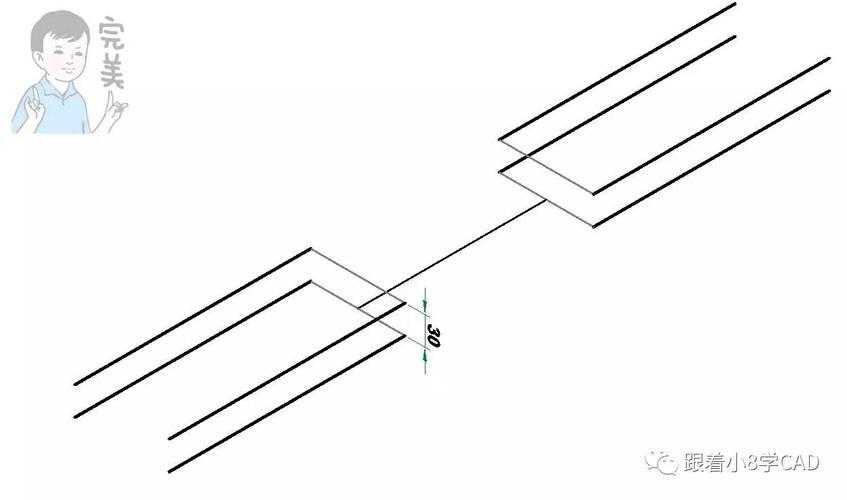

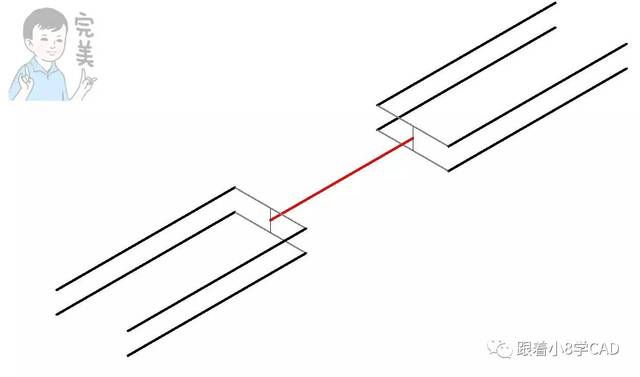

以AutoCAD为例,光顺曲线命令的调用方式主要有三种：通过“绘图”菜单下的“光顺曲线”选项、在命令行输入SPLINE（样条曲线）后选择“光顺”选项，或直接使用快捷键SPLINE配合相关参数，操作步骤大致如下：第一步，选择需要光顺的对象，可以是直线、多段线、圆弧或点；第二步，指定曲线的拟合公差（即曲线与原始对象的偏差范围），公差越小，曲线越贴近原始对象，但可能增加节点数量；第三步，选择端点相切选项，控制曲线端点的切线方向，以保持与其他曲线的连续性；第四步，确认生成曲线，需要注意的是，光顺曲线生成后，原始对象会被自动转换为多段线或样条曲线，且通常不再保留原始直线或圆弧的属性。
在参数设置方面,拟合公差和端点相切是两个关键参数，拟合公差直接影响曲线的精度和复杂度，默认情况下为0，表示曲线严格通过所有控制点；若设置为大于0的值，曲线会以该公差范围内平滑拟合，适用于对精度要求不高的场景，端点相切选项则允许用户定义曲线起止点的切线方向，例如在连接其他曲线时，选择“相切”可确保两条曲线在连接点处曲率连续（G2连续），避免出现“尖角”，部分CAD软件还支持控制曲线的阶数（如三次样条或五次样条），阶数越高，曲线的平滑度越好，但计算量也越大。
光顺曲线命令的应用场景非常广泛,在汽车设计中，车身曲面的过渡需要高度平滑，设计师可通过光顺曲线命令将草图中的直线和圆弧转化为流畅的曲线；在模具设计中，分模面的轮廓需要避免尖锐棱角，光顺曲线能有效提升模具的加工性能和使用寿命；在建筑建模中，异形结构的边缘曲线也可通过该命令优化，使其更符合设计美学，以下表格总结了不同场景下的参数设置建议：
| 应用场景 | 拟合公差建议 | 端点相切设置 | 阶数推荐 |
|---|---|---|---|
| 机械零件轮廓 | 01-0.1 | 强制相切 | 三次样条 |
| 汽车外观曲面 | 001-0.01 | 自定义切线 | 五次样条 |
| 建筑异形边缘 | 1-1.0 | 无特殊要求 | 三次样条 |
| 3D打印路径优化 | 05-0.5 | 保持连续 | 三次样条 |
在使用光顺曲线命令时,还需注意以下几点：一是原始对象的点数量不宜过多，否则可能导致曲线计算缓慢或拟合效果不佳；二是拟合公差需根据设计需求合理设置，并非越小越好，过小的公差可能造成曲线数据冗余；三是生成的曲线可通过控制点进行手动调整，部分CAD软件支持动态拖拽控制点以实时预览曲线变化；四是光顺曲线通常转换为样条曲线，若后续需要编辑，需使用样条曲线的专用编辑工具（如“特性”面板调整节点或权重）。
针对光顺曲线命令的常见问题,以下是两个FAQs及解答：
Q1：光顺曲线命令与“圆角”命令有何区别？
A1：圆角命令主要用于在两条直线或曲线之间创建固定半径的圆弧过渡，仅处理连接点处的局部平滑，且无法调整整体曲率分布；而光顺曲线命令通过算法拟合整个对象，生成连续且可调整曲率的样条曲线，适用于全局优化，且支持自定义拟合公差和端点相切，灵活性更高。
Q2：为什么光顺曲线后出现“扭曲”或“凹陷”？
A2：通常是由于拟合公差设置过大或原始对象点分布不均匀导致的，建议减小拟合公差，或先对原始对象进行预处理（如删除冗余点、调整节点顺序），确保点分布均匀后再执行光顺命令，若问题依旧，可尝试分段光顺或手动调整控制点位置。
