在CAD软件中,三维球体是基础且常用的三维建模实体之一，掌握其创建命令对于复杂三维模型的构建至关重要，以AutoCAD为例，创建三维球体的核心命令是“SPHERE”，该命令允许用户通过指定球心坐标和半径快速生成球体模型，以下是关于CAD三维球体命令的详细操作指南、参数设置及应用技巧。

三维球体命令的启动方式

在AutoCAD中,启动“SPHERE”命令主要有以下三种途径：

1. 命令行输入：直接在命令行窗口中输入“SPHERE”或简化命令“SPH”，按回车键确认。
2. 功能区面板：切换至“三维建模”选项卡，在“实体”面板中找到“球体”图标（⚪）并单击。
3. 工具栏调用：若已调出“建模”工具栏，可点击其中的“球体”按钮。

命令执行流程与参数设置

执行“SPHERE”命令后，命令行会提示用户依次指定球体的中心点和半径，具体步骤如下：

1. 指定球心：在绘图区中点击鼠标左键，或通过输入坐标值（如“0,0,0”）确定球体的中心位置，球心的坐标可以是绝对坐标（X,Y,Z）或相对坐标（@X,Y,Z），根据建模需求灵活选择。
2. 输入半径：指定球心后，命令行提示“指定半径或 [直径(D)]：”，此时可直接输入数值（如“50”）作为半径，或选择“直径（D）”选项后输入直径值（如“100”）。

关键参数说明：

• 半径（Radius）：球体最核心的参数，决定球体的大小，可通过鼠标拖动动态预览半径，点击确认。
• 直径（Diameter）：若需精确控制球体的直径，可在命令行输入“D”，再输入直径值，避免半径与直径的换算误差。

三维球体的显示与控制

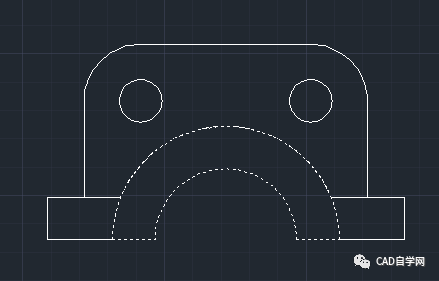

默认情况下,CAD中的三维球体以“二维线框”视觉样式显示，仅显示轮廓线，缺乏立体感，为直观观察球体效果，需调整视觉样式：

1. 切换视觉样式：在“视图”选项卡的“视觉样式”面板中，选择“真实”“概念”或“着色”等样式。“真实”样式会显示球体的材质和光影效果，“概念”则以简化的着色模式呈现。
2. 使用视觉样式管理器：输入“VISUALSTYLES”命令，打开对话框可自定义球体的颜色、边线显示、背景等属性，提升模型表现力。

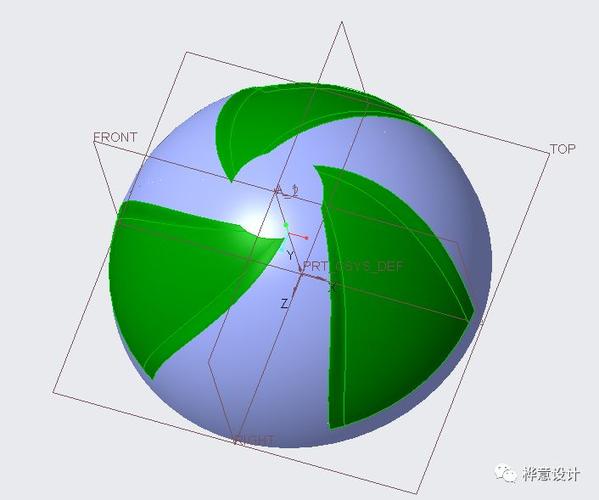

三维球体的编辑与修改

创建球体后,常需通过布尔运算或编辑命令调整其形态：

1. 布尔运算：
   • 并集（UNION）：将球体与其他实体合并，例如将球体与长方体组合为“球基座”模型。
   • 差集（SUBTRACT）：从球体中挖除其他实体，例如创建“球形凹槽”或“球壳”结构。
   • 交集（INTERSECT）：保留球体与其他实体的公共部分，例如生成“球柱相交”的复杂形状。
2. 夹点编辑：单击球体，会显示蓝色夹点，拖动夹点可快速调整半径（需开启“动态输入”功能）。
3. “特性”面板修改：选中球体后，按“Ctrl+1”打开“特性”选项板，可精确修改球心坐标、半径、颜色等参数，无需重新创建。

三维球体的应用场景与技巧

三维球体广泛应用于机械、建筑、工业设计等领域，常见应用包括：

• 机械设计：轴承滚珠、球阀阀芯、把手等球形部件。
• 建筑设计：穹顶结构、装饰性球体灯具、景观小品等。
• 工业建模：储罐封头、管道法兰、球体容器等。

操作技巧：

• 创建半球体：使用“SPHERE”命令生成球体后，通过“剖切（SLICE）”命令用平面切割球体，删除多余部分即可得到半球体。
• 球体阵列：结合“3DARRAY”命令，将球体沿环形或矩形路径阵列，快速生成球形分布结构（如行星齿轮、装饰灯组）。
• 与二维图形结合：通过“拉伸（EXTRUDE）”命令将圆形拉伸为球体，或使用“旋转（REVOLVE）”命令将半圆弧绕轴旋转生成球体，适用于复杂曲面建模。

三维球体命令的注意事项

1. 坐标系统：确保当前坐标系为“世界坐标系（WCS）”或自定义的“用户坐标系（UCS）”，避免球心位置因坐标系错误而偏移。
2. 精度设置：若需高精度球体，可通过“UNITS”命令将长度类型设置为“小数”，并增加小数位数（如0.0000）。
3. 性能优化：大型装配体中，可暂时将球体转换为“曲面”模型（通过“CONVTOSURFACE”命令），减少计算量提升渲染速度。

相关问答FAQs

问题1：如何创建空心球壳（球体厚度）？
解答：可通过以下两种方法实现：

1. 差集法：先绘制两个同心球体（半径分别为R和r，R>r），执行“差集（SUBTRACT）”命令，用大球体减去小球体，生成球壳。
2. “抽壳”命令法：选中球体后，输入“SOLIDEDIT”命令，选择“体（B）→抽壳（S）”，输入厚度值（如5），回车确认即可得到空心球壳。

问题2：为什么创建的球体显示为多面体而非光滑曲面？
解答：这是由于系统变量“ISOLINES”和“FACETRES”设置过低导致的，解决方法：

1. 输入“ISOLINES”命令，将其值增大（如从默认的4改为32），增加线框密度；
2. 输入“FACETRES”命令，将其值调整至0.5~10之间（数值越高，曲面越光滑），然后执行“重生成（REGEN）”命令刷新显示，球体即可呈现光滑曲面效果。
