在建筑电气设计中,天正电气作为AutoCAD平台的专用插件，提供了高效的绘图与出图工具，T20天正导出命令”是连接设计模型与外部数据或软件的关键功能，该命令主要用于将天正电气绘制的电气系统图、平面图、原理图等模型数据按照特定格式导出，以便进行数据共享、工程量统计或与其他软件（如节能分析、BIM模型软件）的协同工作，以下将从命令功能、操作步骤、参数设置、常见问题及注意事项等方面详细解析T20天正导出命令的具体应用。

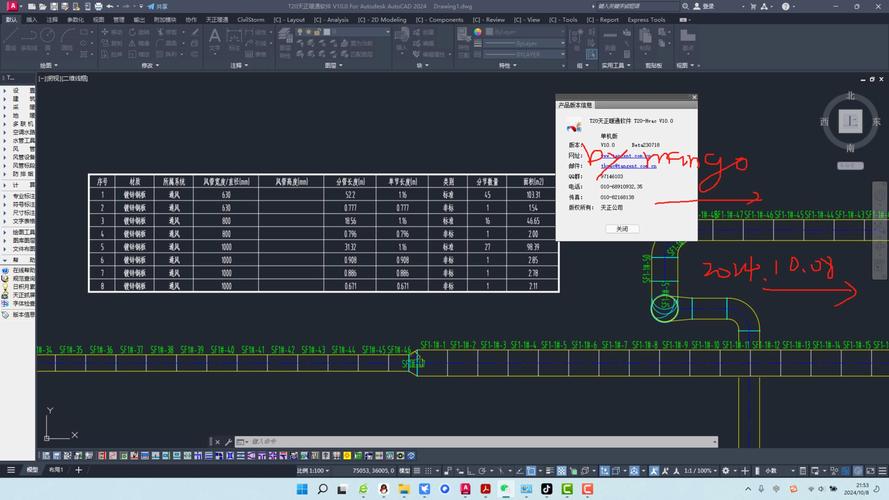

（图片来源网络，侵删）

T20天正导出命令的核心功能

T20天正导出命令支持多种导出格式,常见的包括DXF、DWG、PDF、Excel以及天正专用格式（如TWT、EWT等），以满足不同场景的需求，其核心功能可归纳为以下三点：

模型数据格式转换：将天正电气内部定义的电气构件（如灯具、开关、插座、配电箱等）转换为通用格式（如DXF/DWG），确保在非天正环境下能够正常显示和编辑；或导出为PDF格式用于交付和打印。
工程量数据提取：通过导出Excel格式，自动统计图中电气设备的数量、规格、管线长度等信息，生成工程量清单，提高预算和施工的准确性。
BIM模型协同：部分高级版本支持导出IFC格式，实现与Revit等BIM软件的数据互通，为多专业协同设计提供基础。

导出命令的操作步骤

以导出DXF/DWG格式为例，具体操作步骤如下：

启动命令：在天正电气菜单栏中，依次点击“文件布图”→“导出”选项，或在命令行输入“T20EXPORT”并回车。

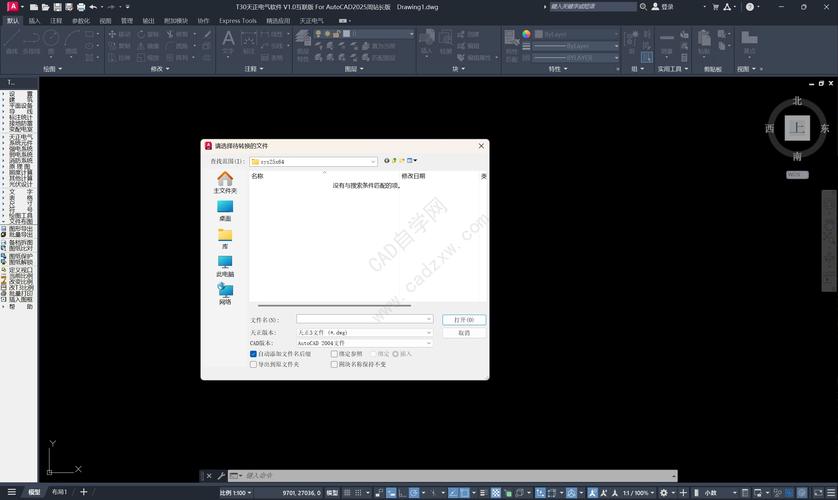

选择导出范围：弹出导出设置对话框后，首先选择导出范围，包括“当前图”“选中的对象”“模型空间”或“布局空间”，根据需求选择后点击“确定”。
设置导出参数：在“导出设置”界面中，需配置以下关键参数：
- 文件格式：下拉菜单中选择目标格式（如DXF 2013、DWG 2004等）。
- ：勾选需要导出的对象类型，如“灯具”“管线”“设备”等，可通过“全选”或“清除”快速操作。
- 图层设置：选择是否保留天正图层名称，或按自定义规则重命名图层。
- 数据精度：设置导出数据的单位（如毫米、米）和小数位数，确保与其他软件的兼容性。
保存文件：设置完成后，点击“浏览”选择保存路径，输入文件名并确认，系统开始执行导出操作，完成后弹出提示。

不同格式导出的参数详解

导出DXF/DWG格式

适用场景：需要在不安装天正的CAD软件中编辑图纸，或与其他设计单位进行图纸交换。
关键参数：
- 版本兼容性：低版本CAD建议选择DXF/DWG 2004格式，避免打开失败。
- 对象属性：勾选“保留天正特性”可使导出的对象保留部分智能信息（如设备标高），但非天正平台可能无法识别，需根据需求取舍。

导出Excel格式

适用场景：快速统计工程量，生成设备清单或材料表。
关键参数：
- 统计范围：可选择“全图统计”或“按图层统计”，后者便于按系统（如照明、动力）分类。
- 表格模板：内置国标或自定义表格模板，可导出包含设备名称、型号、数量、单位等字段的Excel表。

导出PDF格式

适用场景：用于图纸交付、打印或电子归档。
关键参数：
- 打印设置：可调整分辨率（如300dpi）、纸张大小和方向，确保PDF清晰度。
- 水印添加：支持添加“天正电气导出”等水印，保护知识产权。

常见问题及注意事项

导出后图形丢失或错位：
- 原因：导出范围选择错误（如误选“当前图”而非“模型空间”），或CAD与天正版本不兼容。
- 解决：重新确认导出范围，确保天正软件已更新至最新版本，或尝试降低导出文件版本格式。
Excel工程量统计不准确：
（图片来源网络，侵删）
- 原因：未勾选“统计隐藏对象”或图层过滤设置不当，导致部分设备未被计入。
- 解决：在导出设置中勾选“统计所有对象”，并检查图层过滤条件是否覆盖全图。
导出PDF文字模糊：
- 原因：分辨率设置过低或CAD文字样式未嵌入PDF。
- 解决：将分辨率调至300dpi以上，导出前在CAD中执行“PUBLISH”命令，选择“PDF”并勾选“包含图层信息”。
