要将图像中的声音频率转化为可感知的听觉信息，需要结合视觉特征与声学原理进行系统性分析，声音频率在图像中通常以特定的视觉模式呈现，这些模式反映了声波的物理特性，如振幅、周期和波形，以下将从图像特征识别、频率计算方法、工具应用及实际案例等方面详细阐述如何通过图像解析声音频率。
图像中声音频率的视觉表征
声音频率在图像中往往表现为周期性变化的图案，这些图案的疏密、形态和色彩直接对应声波的高低，在声谱图中，低频声音通常呈现为水平方向的宽条纹，而高频声音则表现为垂直方向的细密条纹,具体而言：

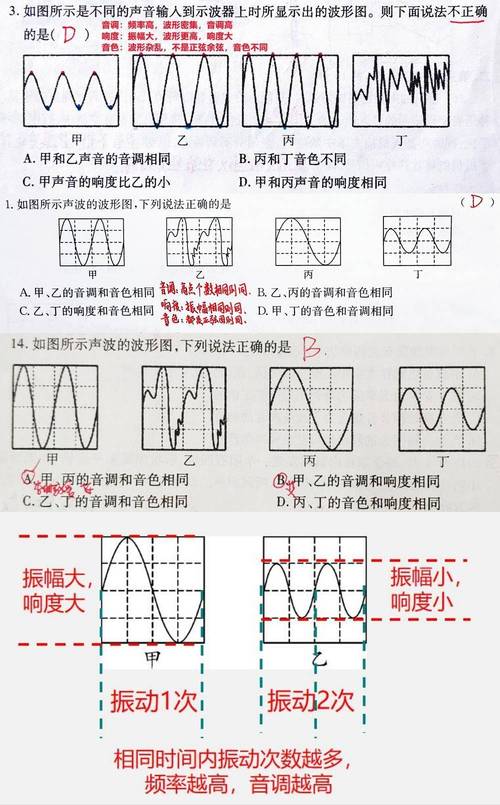

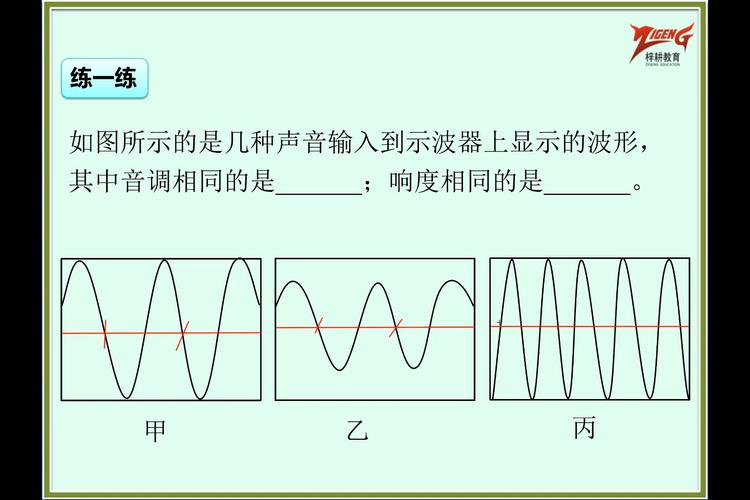

- 波形图：若图像为时域波形，横轴代表时间，纵轴代表振幅，频率可通过波形重复周期计算，一个完整的波形周期在图像中占据10像素，采样率为44100Hz，则频率为44100/10=4410Hz。
- 频谱图：在频域图像中，不同颜色的亮度或色块代表不同频率的能量分布，通过识别图像中亮带的位置，可直接对应频率值，图像中400Hz处出现高亮区域,则该频率为主要声源。
- 干涉图样：当声波发生干涉时，图像中可能出现明暗相间的条纹，条纹间距与频率成反比，条纹越密集,频率越高。
频率计算的关键步骤
图像预处理
- 灰度化：将彩色图像转换为灰度图,简化分析维度。
- 滤波降噪：使用高斯滤波或中值滤波去除图像噪声,避免干扰频率识别。
- 边缘检测：通过Canny算子等提取波形边缘,增强周期性特征的可见度。
周期性特征提取
- 傅里叶变换（FFT）：对图像行或列数据进行FFT分析，将空间域信号转换为频域信号，峰值位置即为频率，对图像每一行进行FFT后，若在200Hz处出现峰值,则该行对应频率为200Hz。
- 相关系数分析：计算图像中相邻行或列的相关系数,周期性强的区域相关系数波动频率即为声音频率。
频率与像素的对应关系
若已知图像的时间或频率轴比例尺，可直接通过像素位置计算频率，频谱图的横轴范围为0-20000Hz，图像宽度为1000像素，则每像素对应20Hz，若某亮带位于x=150像素处，则频率为150×20=3000Hz。
多频率叠加处理
当图像中包含多个频率成分时，需通过峰值分离或小波变换等方法识别各频率分量，使用小波分解可将图像分解为不同频带,再对各频带进行独立分析。
工具与实现方法
专业软件工具
- Audacity：导入图像后，通过“从图片中恢复音频”功能自动将频谱图转换为音频文件。
- MATLAB：使用
imread读取图像，fft函数进行频域分析，通过findpeaks定位频率峰值。 - Python：结合OpenCV和SciPy库，代码示例如下：
import cv2 import numpy as np from scipy.fft import fft img = cv2.imread('spectrogram.png', 0) row = img[100, :] # 提取第100行数据 freqs = fft(row) peak_freq = np.argmax(freqs[:len(freqs)//2]) # 取正频率部分 sample_rate = 44100 # 假设采样率 actual_freq = peak_freq * sample_rate / len(row)
手动估算方法
若缺乏专业工具,可通过以下步骤估算：
- 测量周期数：在波形图中选取1cm长度,数出完整波形周期数N。
- 确定时间比例：若图像标注时间轴为1cm=0.1s，则单周期时间为0.1/N秒。
- 计算频率：频率f=1/周期时间=10N Hz。
实际应用案例
案例1：从声谱图识别鸟鸣频率
一幅鸟类鸣叫的声谱图中，低频区域（0-2kHz）呈现密集亮带，高频区域（5-8kHz）有稀疏亮带，通过FFT分析发现，主要峰值位于1.5kHz和6kHz,对应鸟鸣的两个基频。
案例2：机械故障诊断
设备振动信号的时域图像中，若出现周期性冲击波形，且周期为0.02秒，则冲击频率为50Hz，若该频率与设备旋转频率一致,可判断轴承存在故障。
常见问题与注意事项
- 图像质量影响：模糊或失真的图像可能导致频率识别偏差,需确保图像清晰且比例尺准确。
- 采样率匹配：在转换图像为音频时，需根据图像的时间轴设置正确采样率,避免频率失真。
- 背景噪声干扰：可通过背景区域频谱分析，先去除噪声基准线,再提取目标频率。
相关问答FAQs
Q1：如何判断图像中的声音是单一频率还是复合频率？
A1：观察图像的周期性特征，单一频率表现为均匀、重复的波形或频谱单峰；复合频率则呈现多个不同周期的波形叠加或频谱多峰，可通过FFT后的频谱图判断：单峰为单一频率，多峰为复合频率，图像中若同时存在1kHz和3kHz的亮带,则为复合频率。
Q2：若图像没有时间或频率轴标注，如何估算频率？
A2：需借助已知参考信息，若图像中有标准音叉（440Hz）的波形作为对比，可通过测量目标波形与音叉波形的周期比计算频率，若无参考，可假设常见采样率（如44100Hz），通过波形周期数与图像总像素的比例推算,但结果需结合实际声学特性验证准确性。
