什么是图层？为什么需要它？
你可以把UG的图层想象成是一叠透明的塑料薄膜,每一张薄膜就是一个图层，你可以在不同的图层上放置不同的对象（如草图、曲线、实体、基准等），然后通过显示或隐藏、选择或锁定这些图层，来控制模型中哪些部分是可见的、可编辑的。

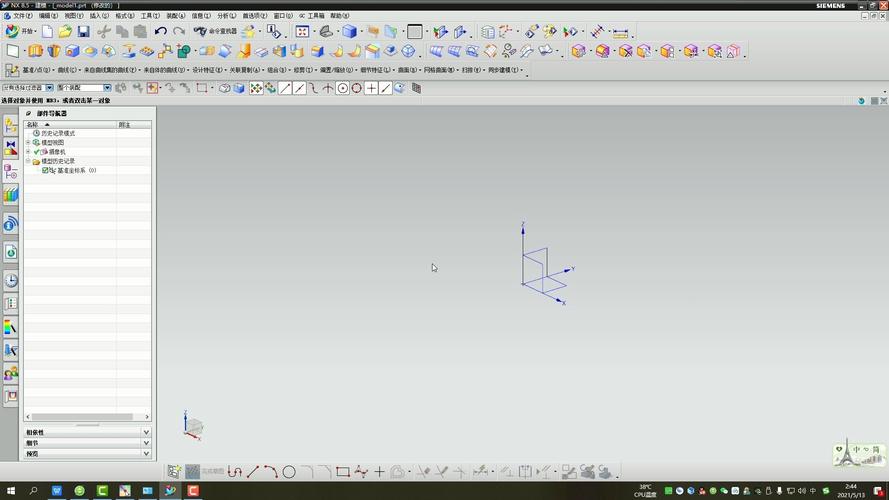

（图片来源网络，侵删）
使用图层的主要目的：
- 管理复杂模型： 对于包含成百上千个零件的装配体，或者一个拥有大量特征的复杂零件，使用图层可以将不同类型的对象分门别类，让模型结构清晰，易于查找和修改。
- 简化显示和操作： 在进行某项操作时（如抽取面、创建草图），可以暂时隐藏所有无关的图层，只显示当前需要操作的对象，这样既能提高电脑的运行速度，又能防止误选其他元素。
- 实现逻辑分组： 按照功能或来源对对象进行分组，在一个零件设计中，可以将“草图”放在第21层，“曲线”放在第22层，“参考几何体”放在第62层，“实体”放在第61层。
- 数据管理和标准化： 在公司或团队中，可以制定统一的图层规范，比如规定第1-20层用于装配，第21-40层用于零件，第61-80层用于实体等，这样，任何人打开文件都能快速理解模型的结构。
图层的基本操作
图层的所有操作都可以在 “图层” 工具栏中完成，如果没有显示，可以通过 视图 -> 工具条 -> 图层 来勾选。
图层设置
这是最核心的对话框,用于设置工作图层和控制其他图层的状态。
-
如何打开：

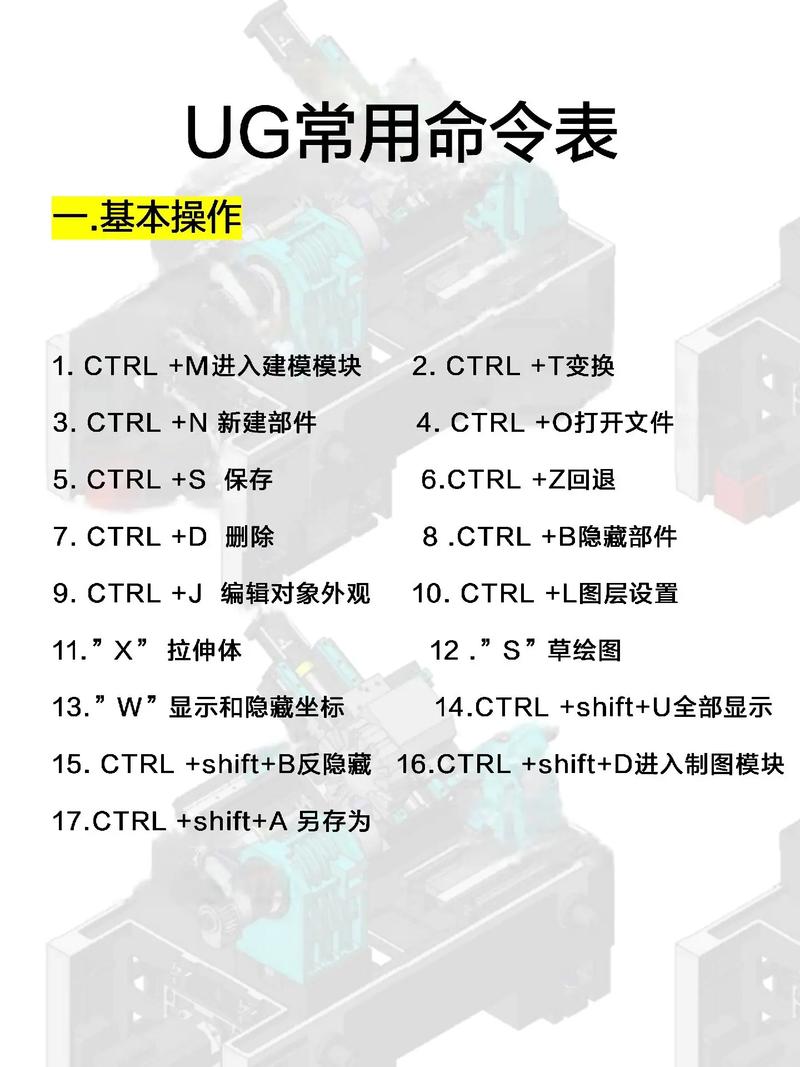

（图片来源网络，侵删）- 快捷键：
Ctrl + L - 菜单：
格式->图层设置 - 图层工具栏上的“图层设置”图标（通常是三个方块，一个对勾）。
- 快捷键：
-
主要功能：
- 工作图层： 这是你当前正在操作的图层。所有新创建的对象都会自动放置在“工作图层”上。 你可以在顶部的下拉菜单中选择任意一个图层作为工作图层。
- 图层/状态列表： 列出文件中所有图层的状态，你可以通过以下方式控制图层状态：
- 可选： 图层上的对象可以被鼠标选中。
- 仅可见： 图层上的对象可见，但不能被选中，这对于显示参考几何体非常有用。
- 不可见： 图层上的对象被完全隐藏。
- 类别： 这是图层管理的精髓，你可以为不同类型的图层创建“类别”，例如创建一个名为“SKETCHES”的类别，然后将第21、22、23层都归入这个类别，之后，你就可以通过选择“SKETCHES”类别来同时控制所有草图图层的显示状态，而无需逐个设置。
移动至图层
将已经创建的对象从一个图层移动到另一个图层。
-
如何打开：
- 菜单：
格式->移动至图层 - 图层工具栏上的“移动至图层”图标（通常是三个方块，一个箭头）。
- 菜单：
-
操作步骤：
（图片来源网络，侵删）- 选择你想要移动的对象。
- 点击“移动至图层”命令。
- 在弹出的对话框中,选择目标图层（即你希望对象被移动到哪个图层）。
- 点击“确定”或“应用”。
复制至图层
将对象复制一份到另一个图层,原对象保留在原图层。
-
如何打开：
- 菜单：
格式->复制至图层 - 图层工具栏上的“复制至图层”图标（通常是三个方块，一个加号和箭头）。
- 菜单：
-
操作步骤： 与“移动至图层”类似，但结果是对象被复制，而不是移动。
推荐的图层管理规范（行业通用）
虽然没有绝对的标准,但遵循一个统一的、合理的规范能极大提升协作效率，以下是一个广泛接受的参考方案：
| 图层号 | 类别名称 | 用途说明 |
|---|---|---|
| 1-20 | ASSY | 装配层 - 仅用于装配文件，放置组件 |
| 21-40 | SKETCH | 草图层 - 放置所有2D/3D草图 |
| 41-60 | CURVE | 曲线层 - 放置所有2D/3D曲线 |
| 61-80 | SOLID | 实体层 - 放置最终完成的实体模型 |
| 81-100 | REF | 参考层 - 放置基准平面、基准轴、点等参考对象 |
| 101-120 | DRAFT | 工程图层 - 放置2D工程图、尺寸、注释等（通常在建模环境中隐藏） |
| 121- | USER | 用户自定义层 - 根据项目需要自由定义，如“临时特征”、“中模型”、“刀具路径”等 |
最佳实践：
- 工作图层原则： 始终将工作图层设置为当前正在操作的图层，要创建新草图时，先将工作图层设为
21。 - 及时整理： 创建完一个特征或草图后，如果它不再需要频繁编辑，可以立即使用“移动至图层”命令将其归入相应的类别。
- 使用类别： 在“图层设置”中，善用“类别”功能，隐藏所有草图时，只需将
SKETCH类别设为“不可见”即可，非常高效。 - 保持整洁： 不要让工作图层（通常是第1层）变得杂乱无章，第1层默认是工作图层，但最好也将其归类，例如命名为
DEFAULT或ASSY。
实用技巧与注意事项
- 图层与视图无关： 图层的显示状态是模型固有的属性，与视图无关，你在视图A中隐藏的图层，在视图B中同样也是隐藏的。
- 快速选择图层中的对象： 在“图层设置”对话框中，选中一个图层，然后点击“选择图层中的所有对象”，可以快速选中该图层上的所有元素。
- 图层状态与保存： 你对图层所做的所有设置（如哪些可见、哪些不可见）都会随文件一起保存，下次打开文件时，会保持上一次的显示状态。
- “仅可见”状态陷阱： 对象处于“仅可见”状态时，你无法直接用鼠标选中它，如果想编辑它，需要先在“图层设置”中将其状态改为“可选”。
- 右键菜单： 在图形区的空白处点击右键，选择“图层”，可以快速访问一些常用的图层命令，如“移动至图层”。
- 图层过滤器： 在大型装配中，可以使用“视图管理器”中的“图层过滤器”功能，根据图层、属性等条件快速创建显示组合。
图层是UG的“骨架”，它决定了模型的组织结构和可管理性，养成良好图层习惯的工程师，其工作流程通常更清晰、更高效，也更能适应复杂和团队协作的环境，从现在开始，尝试为你的模型建立图层规范，并坚持下去，你会立刻感受到它带来的巨大好处。
