在CAD软件中,绘制圆环是一个基础且常用的操作，主要依赖于DONUT（或DOUGHNUT）命令，圆环是由两个同心圆组成的环形区域，其核心参数包括内径和外径，通过调整这两个值可以创建从实心圆（内径为0）到各种粗细圆环的图形，以下将详细介绍圆环命令的使用方法、参数设置、应用场景及注意事项，帮助用户全面掌握这一功能。
（图片来源网络，侵删）
圆环命令的启动方式
在CAD中,启动DONUT命令主要有以下几种途径：
- 命令行输入：直接在命令行输入
DONUT或DOUGHNUT（两者功能完全相同），按回车键确认。 - 功能区菜单：在“默认”选项卡下的“绘图”面板中，找到“圆环”图标（通常显示为两个同心圆的符号）。
- 经典菜单栏：通过“绘图”→“圆环”选项启动（若使用经典界面）。
启动命令后,命令行会提示用户依次输入“内径”和“外径”参数，完成设置后即可通过指定圆心位置绘制圆环。
圆环参数的详细设置
圆环的形状由内径和外径共同决定,理解这两个参数的含义是正确绘制的关键：
| 参数名称 | 说明 | 示例与注意事项 |
|---|---|---|
| 内径（Inner Diameter） | 圆环内部空心圆的直径，若内径设为0，圆环将变为实心圆（即内圆半径为0）。 | 输入值需为非负数，若内径大于或等于外径，命令会提示“无效直径”，无法生成圆环。 |
| 外径（Outer Diameter） | 圆环外部轮廓圆的直径，外径必须大于内径，否则无法绘制。 | 外径决定圆环的整体大小，建议根据绘图比例设置，例如机械制图中若外径需标注为100mm，则直接输入100（注意单位统一）。 |
参数输入示例：
命令行提示“指定圆环的内径 <0.5000>：”时，输入“20”并回车；
提示“指定圆环的外径 <1.0000>：”时，输入“50”并回车，此时绘制的圆环内径为20，外径为50，圆环宽度为（50-20）/2=15。
（图片来源网络，侵删）
圆环的绘制步骤与操作技巧
基本绘制步骤
以AutoCAD为例,标准绘制流程如下：
- 步骤1：启动
DONUT命令； - 步骤2：输入内径值（如“0”表示实心圆）；
- 步骤3：输入外径值（如“30”）；
- 步骤4：在绘图区单击指定圆心位置，自动生成圆环；
- 步骤5：可继续指定其他圆心绘制多个相同参数的圆环，按回车键或ESC键退出命令。
常用操作技巧
- 连续绘制相同参数圆环：设置好内外径后，每次点击不同位置即可生成多个相同圆环，无需重复设置参数，提高绘图效率。
- 快速切换实心圆与圆环：只需将内径设为0，即可绘制实心圆；将内径设为非零值，则自动生成圆环。
- 与坐标结合精确定位：结合对象捕捉（如端点、中点）或输入绝对坐标（如“100,50”），可精确控制圆心位置，确保图形对齐。
- 动态预览（CAD 2010及以上版本）：部分CAD版本支持动态预览功能，移动鼠标时可实时显示圆环大小，帮助直观判断尺寸是否合适。
圆环的编辑与修改
绘制完成的圆环属于单一闭合多段线,可通过以下方式编辑：
- 修改半径：选中圆环后，使用“比例缩放”（SCALE）命令，可同时按比例调整内外径；若需单独调整外径或内径，需分解圆环（EXPLODE命令）后修改单个圆，再重新组合。
- 更改线宽与颜色：通过“特性”（PROPERTIES）面板，可修改圆环的线宽、颜色、图层等属性，将线宽设为0.3mm，可模拟细实线圆环。
- 分解与重构：圆环可通过
EXPLODE命令分解为两个独立的圆（内圆和外圆），分解后可单独编辑；若需将两个同心圆重新组合为圆环，需使用“边界”（BOUNDARY）命令或“多段线编辑”（PEDIT）命令进行合并。
圆环的应用场景
圆环在工程制图和设计中具有广泛应用,常见场景包括：
- 机械设计：绘制轴承、垫片、法兰盘等机械零件的剖面或轮廓；
- 建筑制图：表示管道横截面、装饰性圆环结构（如圆形立柱的装饰环）；
- 电气符号：绘制继电器、开关等电气元件的图形符号；
- 平面设计：作为Logo设计中的几何元素，或图纸中的标题栏装饰框。
注意事项与常见问题
- 单位一致性：确保内径、外径的单位与当前绘图单位一致（如毫米、米），否则会导致尺寸错误。
- 图层管理：建议将圆环绘制在对应图层（如“轮廓层”“符号层”），便于后续统一修改和显示控制。
- 性能优化：大量绘制小尺寸圆环时，若出现卡顿，可尝试将部分圆环转换为块（BLOCK）以减少图形对象数量。
相关问答FAQs
Q1：为什么绘制圆环时提示“无效直径”？
A：该提示通常是由于输入的内径大于或等于外径导致的，若内径设为50，外径设为30，系统无法生成有效的环形区域，因此会报错，需确保外径值严格大于内径值，且两者均为非负数。

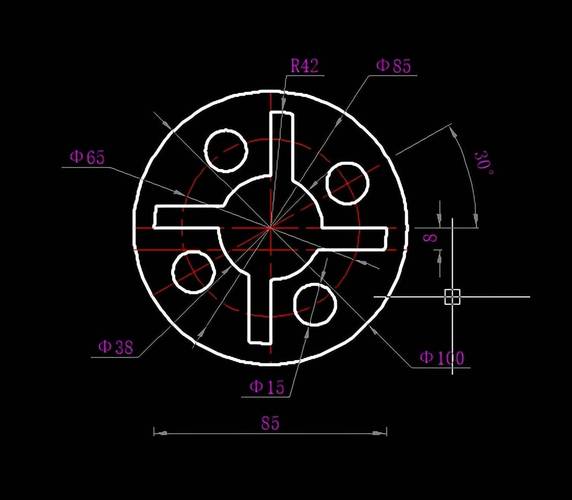

（图片来源网络，侵删）
Q2：如何将已绘制的圆环修改为实心圆？
A：有两种方法：
① 直接编辑参数：选中圆环，打开“特性”面板，将“内径”值修改为“0”，圆环会自动变为实心圆；
② 分解后重绘：使用EXPLODE命令分解圆环为两个圆，删除内圆后，仅保留外圆即可（但此方法会丢失“多段线”属性，不建议用于需编辑的图形）。
