在CAD软件中，X命令（全称为EXPLODE）是一个基础且高频使用的工具命令，主要用于将复合对象分解为其组件对象，复合对象是由多个对象组合而成的单个对象，例如块参照、多段线、尺寸标注、填充图案、多行文字等，通过执行X命令，用户可以将这些复合对象分解为最基本的图形单元，如直线、圆弧、圆、文字等，从而便于对单个元素进行独立的编辑和修改，以下将从多个角度详细解析CAD中X命令的功能、使用方法、注意事项及实际应用场景。
（图片来源网络，侵删）
X命令的基本功能与作用
X命令的核心功能是“分解”,其作用主要体现在以下几个方面：
- 编辑组件对象：当需要对复合对象中的某个特定部分进行修改时，直接选择复合对象往往无法单独编辑其内部组件，通过X命令分解后，用户可以选中并修改任意一个基本元素,例如将块中的某条直线删除或更改颜色。
- 简化对象结构：某些复杂对象（如多段线或多边形）可能包含多个线段或曲线，分解后可将其拆分为独立的直线或圆弧，便于进行修剪、延伸或倒角等操作。
- 数据导出与兼容性处理：在将CAD文件导出到其他软件（如GIS或三维建模软件）时，复合对象可能无法被识别或正确显示，通过分解对象，可将其转换为基本图元,提高文件兼容性。
- 释放嵌套块：如果块中嵌套了其他块，X命令可以逐层分解，直到所有组件都成为独立对象,便于彻底编辑或清理冗余数据。
X命令的执行方式与操作步骤
X命令的执行方式灵活多样,用户可通过以下三种主要方式启动命令：
- 命令行输入：在CAD命令行中直接输入“X”或“EXPLODE”,按回车键确认。
- 功能区面板：在“常用”选项卡的“修改”面板中，找到并点击“分解”按钮（图标通常为一个爆炸形状的图形）。
- 快捷工具栏：在快速访问工具栏或经典工具栏中，通过自定义添加“分解”命令按钮。
执行命令后，CAD会提示用户选择对象,此时可通过以下步骤完成操作：
- 选择对象：使用鼠标框选或点选需要分解的复合对象，可同时选择多个对象,系统会依次处理每个选中的对象。
- 确认选择：按回车键或空格键确认选择,系统自动执行分解操作。
- 检查结果：分解完成后，可通过点击对象或使用“特性”选项板（Ctrl+1）查看对象是否已从复合状态变为独立状态。
X命令支持分解的对象类型
X命令支持多种复合对象，不同对象的分解结果有所差异,以下是常见对象类型及其分解后的形态：

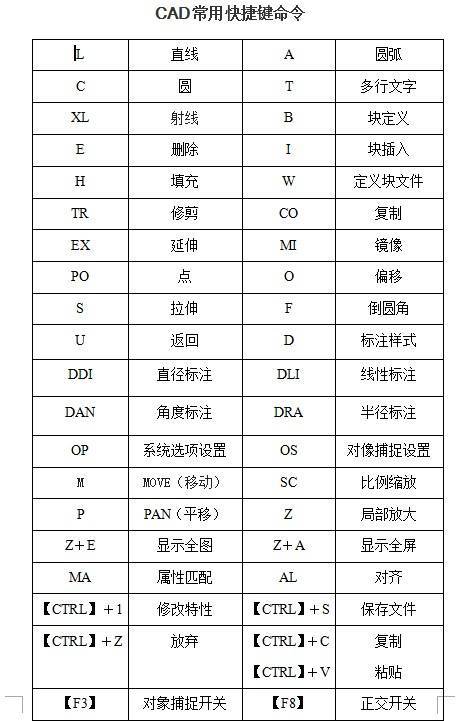

（图片来源网络，侵删）
| 原始对象类型 | 分解后的结果 | 注意事项 |
|---|---|---|
| 块参照 | 组成块的各个基本对象（直线、圆、文字等） | 分解后的块组件可能仍保留图层、颜色等原始属性；嵌套块需多次分解才能完全拆解。 |
| 多段线 | 直线、圆弧或二维多段线线段 | 宽多段线分解后宽度信息丢失，变为普通线段；拟合或样条多段线分解为直线段。 |
| 尺寸标注 | 尺寸线、尺寸界线、箭头和文字 | 分解后文字可能变为多行文字对象，需单独编辑；标注样式关联性丢失。 |
| 填充图案 | 组成填充的多个独立线段或对象 | 渐变填充分解后可能无法恢复原始效果；关联填充分解后失去与边界的关联性。 |
| 面域 | 转换为直线、圆弧或样条曲线 | 面域的布尔运算特性消失，分解后变为普通几何对象。 |
| 多行文字 | 分解为多个单行文字对象 | 单行文字可独立编辑，但格式可能发生变化；无法直接恢复为多行文字。 |
| 三维网格、实体 | 分解为面、边或基本体（如长方体分解为6个面） | 三维实体分解后可能无法进行布尔运算，需谨慎使用。 |
X命令的参数与选项
X命令的参数相对简单，主要通过命令行提示进行操作，执行命令后,命令行会显示以下提示：
选择对象: 用户可直接选择对象并按回车键确认,X命令支持以下常用选项：
- 全部选择（ALL）：在提示“选择对象”时输入“ALL”，可自动选中当前图纸中的所有对象,适用于批量分解操作。
- 栏选（F）：通过绘制临时线条选择与线条相交的对象,适合快速选择复杂图形中的特定部分。
- 扣除（R）：从已选对象中移除不需要的对象，输入“R”后可取消选择部分对象。
X命令的使用技巧与注意事项
- 分解次数控制：某些复杂对象（如嵌套块或多重多段线）可能需要多次执行X命令才能完全分解，一个包含二级块的块需分解两次：第一次分解外层块,第二次分解内层块。
- 属性丢失风险：分解块或多行文字后，其属性（如动态块的动态行为、多行文字的段落格式）会丢失且无法恢复,在分解前建议备份原始文件。
- 图形复杂度影响：分解大量对象可能导致文件体积增大、运行速度变慢，尤其对于包含大量填充或复杂块的图纸,需谨慎使用。
- 替代方案：部分编辑操作可通过“块编辑器（BEDIT）”或多段线编辑命令（PEDIT）实现，无需分解对象，使用PEDIT的“分离”选项可拆分多段线,同时保留部分特性。
- 图层与颜色管理：分解后的对象继承原始块的图层属性，若块中包含不同图层的对象，分解后可能散布到多个图层,需通过图层过滤器统一管理。
X命令的实际应用场景
- 修改块定义中的局部元素：假设插入一个“螺栓”块，但需要仅修改其中一个螺栓的长度，直接编辑块定义会影响所有实例，此时可分解单个块实例,单独修改分解后的螺栓对象。
- 填充图案的局部调整：若填充图案的边界复杂，需删除部分填充线，可先分解填充图案,再使用修剪命令删除不需要的线段。
- 尺寸标注的编辑：当需要单独移动尺寸文字或调整箭头大小时，可分解尺寸标注，将文字、尺寸线等元素分离后进行编辑。
- 与其他软件的数据交换：将CAD中的地形图（含多段线边界）导入GIS软件时，需先分解多段线,确保边界被识别为独立的线段数据。
- 清理冗余数据：某些图纸中可能包含未使用的块或复杂多段线，分解后可删除不需要的组件,减少文件冗余。
X命令的局限性
尽管X功能强大，但并非万能,存在以下局限性：
- 不可逆操作：分解后无法通过“撤销”恢复对象原始状态（除非提前保存备份）。
- 动态特性失效：动态块、三维参数化实体等具有动态行为的对象分解后失去其动态功能。
- 性能影响：频繁分解大量对象可能导致CAD文件卡顿或崩溃,建议在低峰期操作或使用隔离图层处理。
相关问答FAQs
问题1：X命令分解后的对象能否重新组合为复合对象？
解答：可以，分解后的基本对象可通过相应命令重新组合，多条直线或圆弧可使用“PEDIT”命令合并为多段线；独立对象可重新定义为块（BLOCK命令），但重新组合后的对象可能无法完全保留原始复合对象的特性（如动态块的参数）。
（图片来源网络，侵删）
问题2：如何判断对象是否已被分解？
解答：可通过以下方法判断：
- 选择测试：尝试单独点击对象的某一部分，若能选中单个元素（如块中的一条直线），则说明对象已被分解；若选中整个复合对象，则未分解。
- 特性选项板：选中对象后按Ctrl+1打开特性选项板，查看“对象类型”字段，复合对象显示为“块”“多段线”等，分解后则显示为“直线”“圆弧”等基本类型。
- 命令行提示：执行X命令时，若提示“找到0个有效对象”,说明所选对象已无法进一步分解。
