在ANSYS有限元分析中,单元类型命令是定义模型网格属性的核心指令，直接决定了分析的类型（如结构、热、电磁等）、单元的几何特性（如维度、节点数）以及支持的物理场功能，正确选择和定义单元类型是确保计算精度和效率的关键步骤，本文将详细解析ANSYS单元类型命令的使用方法及注意事项。

ANSYS中单元类型主要通过ET命令定义，其基本语法为ET, ID, TYPE, KOP1, KOP2, KOP3, KOP4, KOP5, KOP6, INOPR，其中参数含义如下：ID为单元类型编号（通常从1开始，需唯一），TYPE为ANSYS单元类型代号（如SOLID185为3D实体单元，BEAM188为梁单元），KOP1-KOP6为单元选项开关（用于激活特定功能，如大变形、应力刚化等），INOPR为输出控制选项（若为1，则抑制该单元类型的输出）。ET,1,SOLID185定义1号单元为3D八节点实体单元，ET,2,BEAM188,1则定义2号单元为Timoshenko梁单元并开启选项1（通常用于考虑剪切变形）。

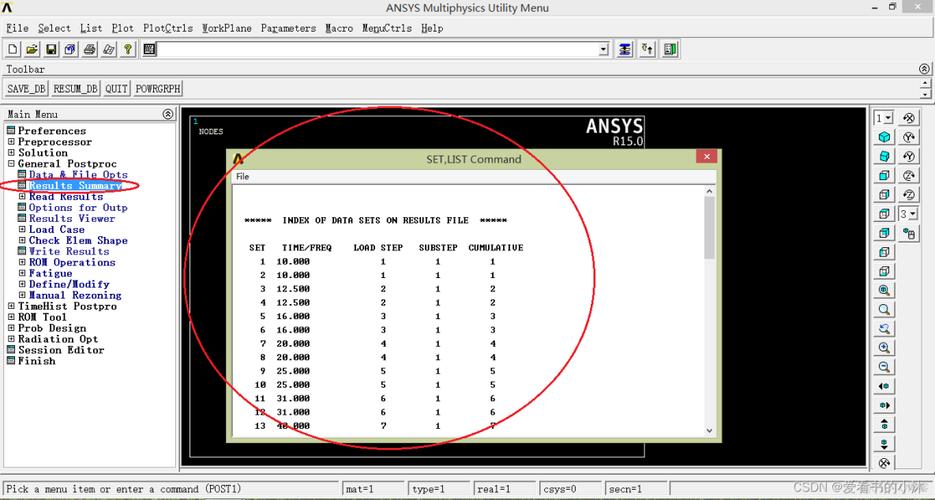

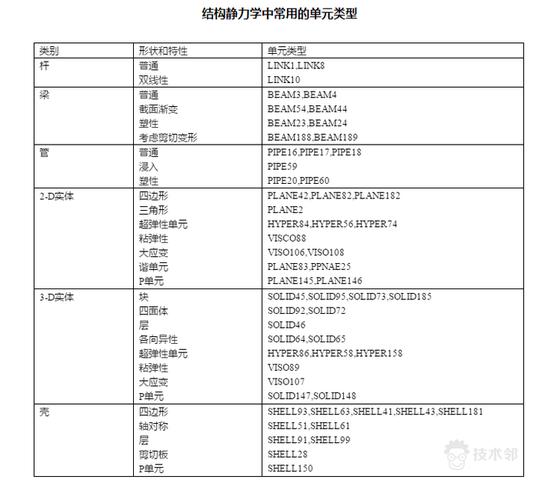

不同分析领域对应的单元类型差异显著,结构分析中，常用单元包括：二维实体单元（如PLANE182，适用于平面应力/应变问题）、三维实体单元（如SOLID185，支持塑性、超弹性等非线性材料）、梁单元（如BEAM188，适合细长结构分析）、壳单元（如SHELL181，适用于薄至中等厚度板壳），热分析中，常用SOLID70（3D热实体单元）、SHELL131（热壳单元）等，需注意热单元与结构单元的节点自由度不同（热单元仅含温度自由度），电磁分析中，则需选用SOLID96（3D静态磁场单元）或CIRCU124（电路单元）等专用单元，用户需根据分析目标选择匹配的单元类型，避免因类型不兼容导致计算错误。

单元选项的设置需结合具体物理场景,以SOLID185为例，其选项0（默认）适用于小变形分析，选项1激活大变形（NLGEOM），选项2开启应力刚化（PSTRES），若分析涉及材料非线性（如塑性），需确保单元类型支持该特性（如SOLID185支持双线性等向硬化模型），不同单元类型的节点数和积分点数也会影响计算精度和效率，例如高阶单元（如SOLID186，20节点）比低阶单元（SOLID185，8节点）能更好地模拟曲线边界，但计算成本更高。

在定义单元类型后,需通过KEYOPT命令进一步细化单元行为，该命令语法为KEYOPT, TYPE, KNUM, VALUE，其中TYPE为单元类型编号，KNUM为选项号，VALUE为选项值。KEYOPT,1,3,1将1号单元（SOLID185）的积分点数设为1（适用于快速计算），KEYOPT,2,1,1将2号单元（BEAM188）的截面方向选项设为1（定义梁截面坐标系），需注意，KEYOPT选项需查阅ANSYS单元手册，避免错误设置导致结果异常。

对于复合分析（如热-结构耦合），需选用耦合场单元（如SOLID5，同时支持结构和热分析）或顺序耦合方法（先进行热分析，再将温度结果作为载荷施加到结构分析），单元类型的协调性也需关注，例如连接实体单元与壳单元时，需通过约束方程或 MPC 法确保节点位移协调，避免网格不连续导致的应力集中。

相关问答FAQs

Q1: 如何在ANSYS中查看已定义的单元类型信息？
A: 可通过以下两种方式查看：

1. 命令流中,使用ETLIST命令，语法为ETLIST,TYPE（TYPE为单元类型编号，若省略则列出所有类型），例如ETLIST输出当前所有单元类型编号、名称及选项。

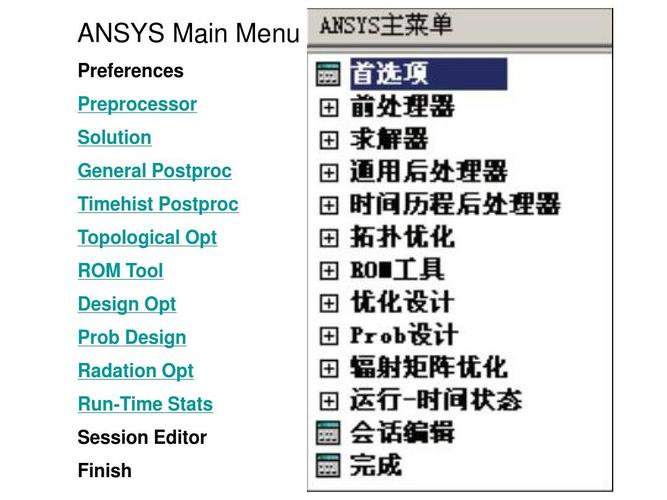

2. GUI路径：Main Menu > Preprocessor > Element Type > Add/Edit/Delete，在弹出的对话框中可查看已定义单元类型的详细信息，包括选项设置。

Q2: 如何修改已定义单元类型的选项？
A: 修改单元选项需通过KEYOPT命令或GUI操作：

1. 命令流：使用KEYOPT,TYPE,KNUM,VALUE重新设置选项，例如KEYOPT,1,3,2将1号单元的积分点数改为2。
2. GUI路径：Main Menu > Preprocessor > Element Type > Add/Edit/Delete，选中目标单元类型后点击Options按钮，在弹出的对话框中修改选项值并确认。
   注意：修改选项后需重新划分网格（EMODIF命令可更新现有网格，但建议重新划分以确保一致性）。
