在ANSYS有限元分析中，单元选择是建立准确模型的关键步骤，直接影响计算精度、收敛性和效率，单元选择命令通过定义单元类型、实常数、材料属性等参数，确保模型与实际物理行为的匹配，以下是关于ANSYS单元选择命令的详细说明，涵盖核心命令、参数设置及注意事项。

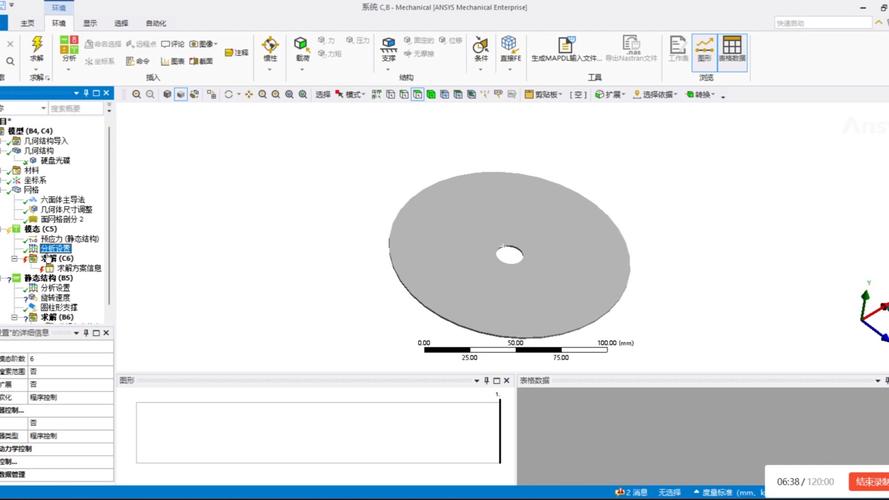

单元选择的核心命令
ANSYS中单元选择主要通过以下命令实现：
-
ET命令（定义单元类型）

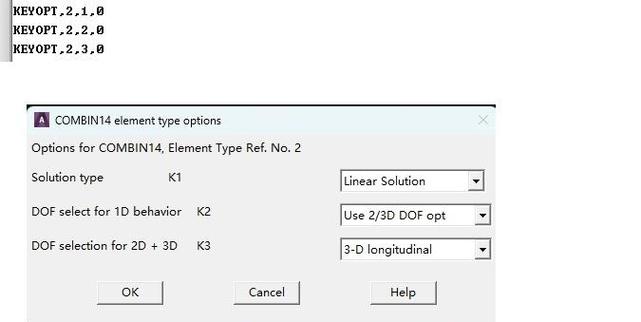

ET, Lab, Type, KOPT, INOPTLab：单元编号（如1、2），每个编号对应一种单元类型；Type：单元类型编号（如SOLID185、BEAM188等），需从ANSYS单元库中选择；KOPT：单元选项控制，例如单元自由度、积分点数量等；INOPT：高级选项（如非线性单元的设置）。
示例：ET, 1, SOLID185定义1号单元为三维实体单元SOLID185。
-
REAL命令（定义实常数）
REAL, VALUE
用于定义单元的几何参数，如梁单元的横截面积、壳单元的厚度等，需提前通过R命令定义实常数集。
示例：R, 1, 0.01定义1号实常数集为0.01的截面积，随后REAL, 1将其赋给当前单元。 -
MP命令（定义材料属性）
MP, Lab, MAT, C0, C1, C2, C3, C4
（图片来源网络，侵删）Lab：材料属性类型（如EX（弹性模量）、PRXY（泊松比））；MAT：材料编号（1、2等），需通过MPDATA或TB命令定义材料模型。
示例：MP, EX, 1, 2.1e11定义1号材料的弹性模量为210GPa。
-
TYPE命令（激活单元类型）
TYPE, NUM
激活已定义的单元类型（通过ET命令），后续生成的单元将采用该类型。
示例：TYPE, 1激活1号单元类型（如SOLID185）。 -
SECNUM命令（定义截面属性）
SECNUM, SECID
用于梁、壳等单元的截面属性定义，需提前通过SECTYPE和SECDATA命令创建截面。
示例：SECNUM, 1将1号截面（如矩形截面）赋给当前单元。
单元类型选择的关键参数
不同分析场景需匹配不同的单元类型,以下是常见单元类型及适用场景：
| 单元类型 | 适用场景 | 关键参数 | 注意事项 |
|---|---|---|---|
| SOLID185 | 三维实体结构（如机械零件） | 支持塑性、超弹性；可设置单元选项（KOPT=1为缩减积分） | 避免自锁，建议采用二次单元（SOLID186）提高精度 |
| BEAM188/189 | 梁类结构（如桁架、框架） | 需定义截面（SECTYPE）；支持大变形和截面分析 | 注意节点自由度匹配（BEAM188默认6自由度） |
| SHELL181 | 薄壳结构（如压力容器、板件） | 支持多层复合材料；可设置厚度（通过实常数或截面） | 厚壳分析建议用SOLID185 |
| PLANE182/183 | 二维平面/轴对称问题 | PLANE183为二次单元，适合复杂几何形状 | 注意单元坐标系（KOPT=3为轴对称） |
| FLUID142/143 | 流体动力学分析 | 需定义流体属性密度、粘度 | 与结构单元耦合时需使用FSI界面 |
单元选择的注意事项
- 自由度匹配：不同单元的自由度需协调（如SOLID185的3个平动自由度与BEAM188的6自由度耦合时需约束转动自由度）。
- 网格质量：单元尺寸应避免过大或过小，可通过
ESIZE命令控制全局网格尺寸，或LMESH命令对局部加密。 - 非线性分析：塑性、超弹性材料需选择支持非线性的单元（如SOLID185的KOPT=1），并设置收敛准则（
CNVTOL命令）。 - 单位一致性：确保实常数、材料属性与模型单位统一（如国际单位制中长度为m，力为N）。
综合示例：梁结构单元选择
/PREP7 ! 进入预处理模块 ET, 1, BEAM188 ! 定义1号单元为BEAM188梁单元 SECTYPE, 1, BEAM, RECT, , 0 ! 定义矩形截面 SECDATA, 0.05, 0.1 ! 截面宽度0.05m，高度0.1m MP, EX, 1, 2.1e11 ! 定义弹性模量 MP, PRXY, 1, 0.3 ! 定义泊松比 REAL, 1 ! 激活1号实常数（截面属性） TYPE, 1 ! 激活1号单元类型 K, 1, 0, 0, 0 ! 关键点1（坐标原点） K, 2, 1, 0, 0 ! 关键点2（x=1m） L, 1, 2 ! 通过关键点生成直线 LMESH, 1 ! 对直线划分网格
相关问答FAQs
Q1: 如何在ANSYS中选择支持非线性的单元？
A1: 非线性分析需选择支持塑性、超弹性或大变形的单元，如SOLID185（设置KOPT=1激活缩减积分）、BEAM188（支持大变形和截面分析），通过ET命令定义单元类型后，需通过TB命令定义材料本构模型（如TB, PLASTIC定义塑性材料），并在求解时打开非线性开关（NLGEOM, ON）。
Q2: 单元网格划分时如何避免扭曲导致的计算不收敛？
A2: 可采取以下措施：
- 使用二次单元（如SOLID186替代SOLID185）提高网格适应性；
- 通过
ESIZE控制网格尺寸，局部复杂区域用LESIZE加密； - 检查网格质量（
SMRTSIZE命令优化网格），避免长宽比过大（>20）或雅可比行列式异常； - 对接触问题使用
CONTA173/174单元，并设置合适的接触刚度（FKCN命令）。
