在CAD软件中,块命令（BLOCK）是用于将多个对象组合成一个单一对象的重要工具，通过块的定义、插入和管理，可以显著提高绘图效率和文件组织性，CAD块命令在哪”，不同版本的CAD软件（如AutoCAD、浩辰CAD、中望CAD等）在界面布局上可能存在细微差异，但核心功能位置和操作逻辑基本一致，以下将以AutoCAD为例，详细说明块命令的入口位置及相关操作方法，并兼顾其他常用CAD软件的特点。
通过功能区访问块命令
AutoCAD自2009版本引入功能区（Ribbon）以来，已成为主流界面布局，块命令主要分布在“插入”选项卡中，具体路径如下：
- 默认工作空间：在顶部菜单栏中选择“插入”选项卡，在“块定义”面板中可找到“创建块”（BLOCK）命令，图标为一个带“+”号的方块；在“块”面板中可找到“插入块”（INSERT）命令，图标为一个带箭头的方块。
- 三维建模工作空间：若切换至三维建模环境，“插入”选项卡的“块”面板会额外显示“动态块”相关工具（如“参数化”“动作”），用于创建可编辑的智能块。
对于其他CAD软件,如浩辰CAD，其功能区布局与AutoCAD高度相似，“插入”选项卡的“块定义”和“块”面板同样包含核心块命令；中望CAD则在“常用”选项卡中集成“块”工具组，方便快速访问。
通过工具栏或工具选项板访问
传统用户习惯通过工具栏（Toolbar）调用命令，AutoCAD默认情况下可能不显示块相关工具栏，需手动调出：
- 在功能区空白处右键,选择“显示工具栏”→“块”，即可调出“块”工具栏，包含“创建块”“插入块”“分解块”等快捷按钮。
- 工具选项板（Tool Palettes）中也提供“常用块”或“设计中心”选项卡，可直接拖拽预定义块至绘图区，适用于重复使用标准件（如螺栓、螺母）的场景。
通过命令行访问
无论界面如何变化,CAD的命令行（Command Line）始终是最高效的命令入口方式。

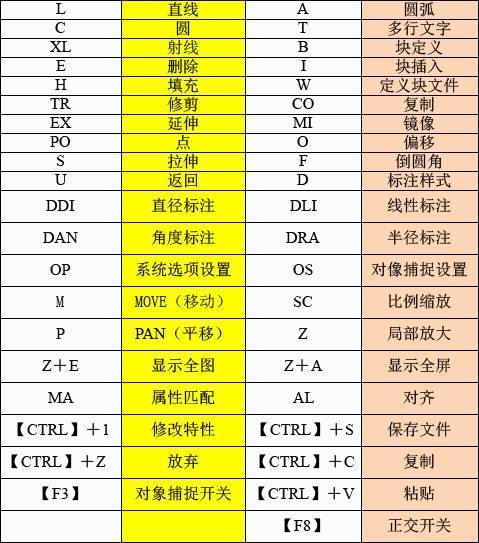

- 输入
BLOCK或B后按回车，弹出“块定义”对话框，用于创建新块； - 输入
INSERT或I后按回车，弹出“插入”对话框，用于调用现有块； - 输入
WBLOCK或W后按回车，可将块或对象保存为独立的外部文件（.dwg格式），便于跨文件共享。

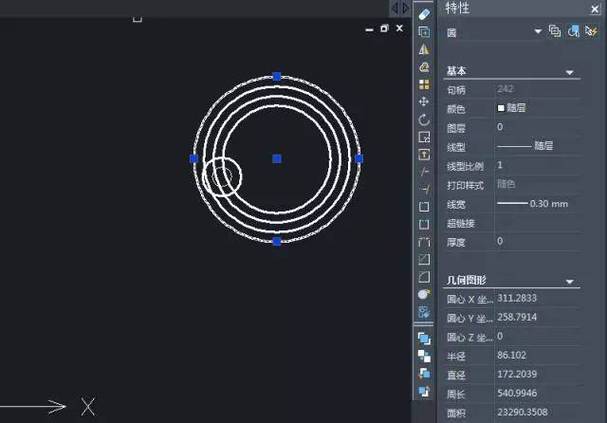

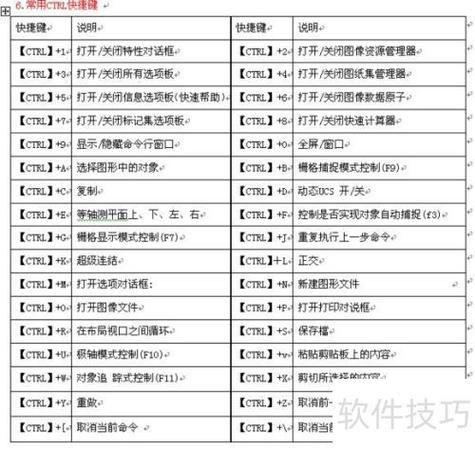

命令行优势在于支持快捷键操作,例如I+空格可直接弹出“插入”对话框，无需鼠标点击功能区，适合熟练用户提升绘图速度。
通过菜单栏访问
经典菜单栏（AutoCAD 2009及更早版本默认布局）中，块命令位于“绘图”菜单下：
- 选择“绘图”→“块”→“创建”，打开“块定义”对话框；
- 选择“插入”→“块”，打开“插入”对话框。
部分国产CAD（如浩辰CAD）仍保留经典菜单栏，且新增“块”子菜单，整合了块编辑、属性定义等功能。
块命令的核心功能与操作场景
创建块（BLOCK）
将一组对象（如图形、文字、标注）组合为块，需指定块名称、基点（插入时的参考点）和选择对象，将机械零件中的“轴承”定义为块后，修改时只需编辑块定义，所有实例会自动更新，避免重复劳动。
插入块（INSERT）
通过“插入”对话框选择块文件、设置缩放比例和旋转角度，将块放置到指定位置，外部块（通过WBLOCK生成）可跨文件调用，适合标准化设计。
动态块（BLOCKEDIT）
在“块编辑器”（输入BE命令打开）中添加参数（如点、线性、旋转）和动作（如拉伸、移动、阵列），使块具备可编辑性，创建一个“门”动态块，可通过拖拽手柄改变开门角度，无需分解修改。
块属性（ATTDEF）
为块添加文本信息（如零件编号、材料），输入ATTDEF定义属性标签、提示和默认值，插入块时，可自动弹出属性输入框，实现参数化管理。
不同CAD软件的块命令位置对比
| 软件名称 | 主要入口位置 | 特色功能 |
|---|---|---|
| AutoCAD | 功能区“插入”选项卡/命令行B/I |
动态块、属性提取、块库管理 |
| 浩辰CAD | 功能区“插入”选项卡/经典菜单“绘图”→“块” | 支持云协作块、国产标准件库 |
| 中望CAD | 功能区“常用”选项卡/工具栏“块” | 三维块增强、批量块替换 |
| DraftSight | 菜单“插入”→“块”/命令行BLOCK |
兼容AutoCAD块格式，支持LISP宏 |
块命令的效率优势
- 减少重复绘图：将常用图形定义为块，插入时只需指定位置，避免重复绘制相同对象。
- 统一修改标准：修改块定义后，所有插入的块实例同步更新，确保图纸一致性。
- 减小文件体积：多个相同块仅存储一次定义，显著降低.dwg文件大小。
- 提升协同设计效率：通过外部块或块库，团队成员可快速调用标准化元素，减少沟通成本。
相关问答FAQs
Q1：如何将已绘制的图形转换为块，且保留原图形？
A：在“块定义”对话框中创建块时，确保勾选“在块编辑器中打开”选项（可选），并在“对象”区域选择“保留”而非“转换为块”，创建后，原图形会保留在绘图区，同时生成一个块定义，两者独立存在，若需删除原图形，可选择“删除”，但需注意操作前备份重要图形。
Q2：块插入后无法编辑怎么办？
A：可能原因及解决方法：
- 块被锁定：双击块后若弹出“块定义”对话框而非编辑界面，说明块未被解锁，输入
BLOCKEDIT命令，在块编辑器中修改后保存。 - 块是外部参照（XREF）：检查块是否为外部参照，通过“插入”→“外部参照”管理器绑定到当前文件。
- 图层被冻结或关闭：确保块所在的图层未被冻结或关闭，可通过“图层特性管理器”检查图层状态。
- 使用块分解命令：若仅需临时编辑，输入
X（EXPLODE）命令分解块，但会失去块的可编辑性，建议谨慎使用。
