在ANSYS有限元分析中,TB命令是定义材料非线性模型的关键命令，主要用于通过表格形式输入材料参数，适用于弹塑性、超弹性、蠕变、疲劳等多种复杂本构关系，其基本语法结构为“TB, Lab, MAT, NTEMP, NPTS, TBOPT”，其中Lab为材料模型类型（如BISO、MISO、CR等），MAT为材料编号，NTEMP为温度点数量，NPTS为每个温度点对应的参数点数量，TBOPT为可选的表格选项，通过合理使用TB命令，用户可以精确描述材料在不同条件下的力学行为，为高精度仿真提供基础支持。
TB命令的核心功能与适用场景
TB命令的核心功能是建立材料参数与温度、应变、时间等变量之间的非线性映射关系，在塑性分析中，TB,BISO用于定义双线性随动强化模型，需输入屈服强度和切线模量；TB,MISO则用于多线性随动强化模型，需通过多个应力-应变数据点描述材料硬化行为，对于超弹性材料，TB,MOONEY或TB,OGDEN可分别定义Mooney-Rivlin和Ogden模型参数，适用于橡胶类大变形分析，TB,CR用于蠕变分析，通过输入蠕变应变与时间/应力的关系数据，模拟材料在长期载荷下的变形特性。
TB命令的参数详解与操作流程
-
Lab（材料模型类型）
Lab的选择直接决定材料本构方程的形式，常见类型包括：- 弹塑性模型：BISO（双线性）、MISO（多线性）、BKIN（双线性各向同性）等。
- 超弹性模型：MOONEY（Mooney-Rivlin）、NLS（Ogden）、ARRONY（Arruda-Boyce）等。
- 其他模型：CREEP（蠕变）、SWIFT（应变率相关）、HYST（滞回特性）等。
-
MAT与温度点设置
MAT需与PREP7阶段定义的材料编号一致，NTEMP表示温度点数量，若忽略则默认为单一温度（如室温），若考虑温度相关性，需按升序列出温度值（如[293, 373, 473]），后续参数点将对应不同温度下的材料行为。 -
数据点输入（TBPT命令）
在TB命令后，需通过TBPT命令输入具体参数，对于MISO模型，TBPT命令格式为“TBPT, DEGX, STRESS”，其中DEGX为应变（%），STRESS为对应应力（MPa），对于超弹性模型，TBPT需输入应变能函数中的系数（如Mooney-Rivlin模型的C10和C20）。
（图片来源网络，侵删）
示例：定义多线性随动强化模型
TB, MISO, 1, 3, 4 ! 材料编号1，3个温度点，每个温度点4个参数点
TBTEMP, 293 ! 温度293K
TBPT, 0.0, 200 ! 应变0%，应力200MPa
TBPT, 0.5, 250 ! 应变0.5%，应力250MPa
TBPT, 1.0, 280 ! 应变1.0%，应力280MPa
TBPT, 1.5, 300 ! 应变1.5%，应力300MPa
TBTEMP, 373 ! 温度373K
TBPT, 0.0, 180 ! 后续温度点数据... 温度相关性与多参数输入
若材料性能随温度变化,需通过NTEMP定义多个温度点，并在每个温度点下输入对应的参数，蠕变分析中，TB,CR命令需结合TBTIME定义时间点，通过TBPT输入蠕变应变-时间数据，部分模型（如TB,PLAW）支持应变率敏感性，需输入应变率系数（如C和P值）。
温度相关材料参数输入示例
| 温度(K) | 屈服强度(MPa) | 切线模量(GPa) |
|---------|--------------|--------------|
| 293 | 250 | 200 |
| 373 | 220 | 180 |
| 473 | 180 | 150 |
注意事项与常见问题
- 数据单位一致性：确保TBPT输入的参数单位与ANSYS全局设置一致（如应力单位为MPa，应变为小数或百分比，需根据模型类型选择）。
- 数据点顺序：应变数据必须按升序排列，避免计算收敛困难。
- 模型验证：复杂本构模型建议通过简单算例验证参数合理性，避免因数据错误导致结果失真。
相关问答FAQs
Q1：TB命令与TBDATA、TBPT的区别是什么？
A：TB命令用于初始化材料模型类型和基本参数（如温度点数量），TBPT用于输入具体的应力-应变、时间-蠕变等数据点，而TBDATA用于输入某些模型特有的系数（如TB,PLAW中的C和P值），定义Ogden模型时，需通过TB输入模型类型，再通过TBDATA输入超弹性系数α和μ。
Q2：如何检查TB命令定义的材料参数是否正确？
A：可通过以下方式验证：

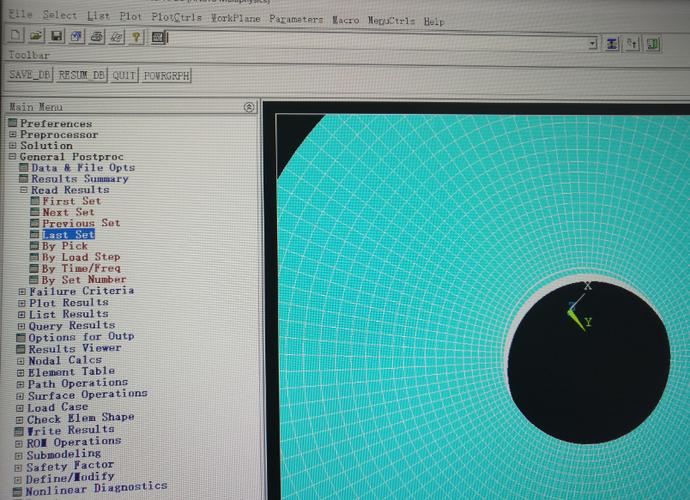

- 在ANSYS后处理模块（POST1）中，使用“TBPL，MAT”命令列表显示材料参数；
- 通过简单拉伸仿真（如单轴拉伸模型）对比应力-应变曲线与输入数据的一致性；

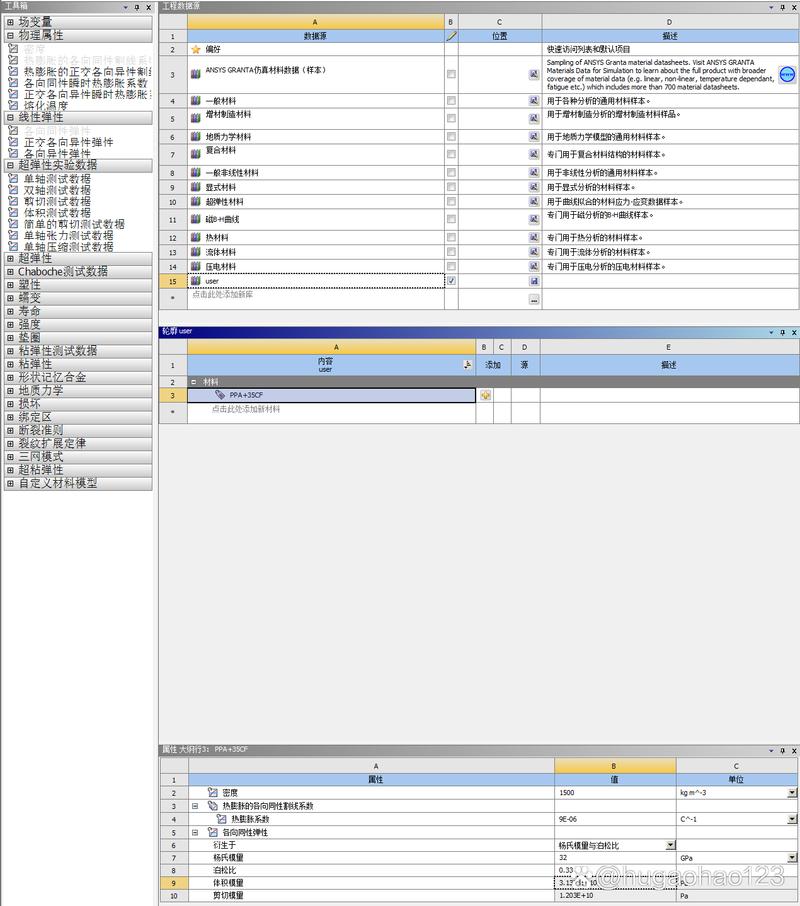

- 若使用ANSYS Workbench，可在“Engineering Data”模块中直接查看和编辑材料参数表格。
