在3ds Max中,连接命令是建模过程中非常重要的工具,主要用于将两个或多个独立的对象合并为一个单一对象,同时保留各自的顶点、边和面信息,并生成新的连接结构,这一命令常用于角色建模、机械零件组装等需要将分散部件整合的场景,以下是关于3ds Max连接命令的详细解析,包括其功能、使用方法、参数设置及注意事项。

连接命令的基本功能与适用场景
连接命令(Connect)位于“创建”面板下的“复合对象”类别中,其核心功能是通过在两个对象之间生成新的多边形或曲面,实现无缝衔接,与“布尔运算”不同,连接命令不会删除对象的任何部分,而是通过桥接或焊接顶点的方式保持模型的完整性,适用场景包括:
- 角色建模:将角色的头部、身体、四肢等部分连接,并平滑过渡。
- 机械设计:连接管道、支架等独立部件,形成完整的机械结构。
- 环境建模:将分散的地面、墙体等元素合并,避免模型间隙。

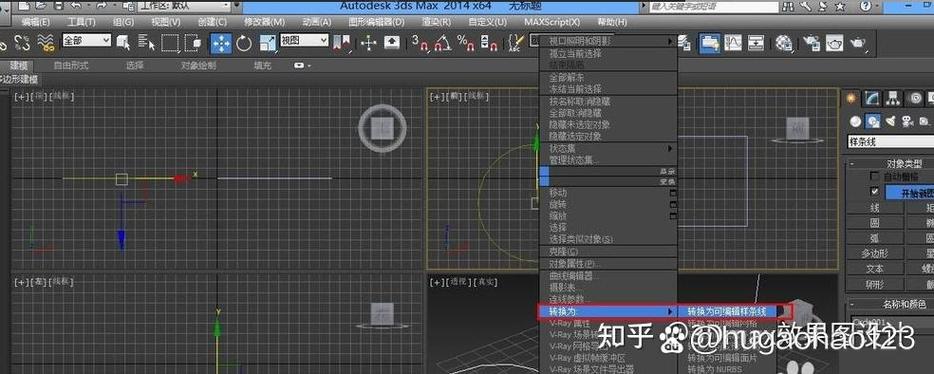

连接命令的使用步骤
- 准备对象:确保需要连接的对象在场景中已对齐,且接触面或邻近面的顶点数量尽量匹配(顶点数量差异过大会导致变形复杂)。
- 进入复合对象面板:选中第一个对象,点击“创建”>“几何体”>“复合对象”,选择“连接”命令。
- 拾取第二个对象:在“连接参数”卷展栏中点击“拾取操作对象”,然后选择场景中的第二个对象,两个对象之间会生成默认的连接结构。
- 调整连接参数:通过“分段数”、“张力”等参数优化连接效果,确保平滑度符合需求。
- 应用修改器:若需进一步优化,可添加“网格平滑”或“涡轮平滑”修改器,提升连接区域的细腻度。
关键参数详解
连接命令的参数设置直接影响最终效果,以下是核心参数的作用及调整建议:
| 参数名称 | 功能说明 | 调整建议 |
|---|---|---|
| 分段数 | 控制连接部分生成的多边形数量,数值越高越平滑,但会增加面数。 | 一般设置为3-5,复杂模型可适当提高至8-10。 |
| 张力 | 调整连接部分的曲率,数值越大弯曲越明显,越小则越平直。 | 角色建模建议0.5-1.0,机械零件建议0.1-0.3。 |
| 桥接类型 | 包括“线性”和“平滑”两种模式,前者生成直边连接,后者生成曲面连接。 | 角色模型选“平滑”,硬表面模型选“线性”。 |
| 焊接阈值 | 自动焊接两个对象接触点的顶点,阈值范围越大,焊接的顶点距离越远。 | 默认为0.1,根据模型尺寸调整,避免焊接错误或漏焊。 |
| 插边 | 在连接部分额外生成边,增强结构强度。 | 硬表面模型开启,角色模型可关闭。 |
高级技巧与注意事项
- 顶点匹配优化:若两个对象的接触面顶点数量不一致,可使用“目标焊接”手动调整顶点位置,或通过“编辑多边形”中的“切割”工具增加顶点,使分布更均匀。
- 避免法线错误:连接后可能出现法线翻转问题,需进入“可编辑多边形”的“元素”子层级,选中连接部分并使用“翻转法线”修正。
- 非接触对象的连接:若对象未直接接触,可通过“移动”工具调整位置,或使用“距离捕捉”确保对齐精度。
- 与修改器的配合:在连接前为对象添加“FFD”或“弯曲”修改器,可预览连接后的变形效果,避免后期调整复杂。
常见问题与解决方案
- 连接部分出现褶皱:通常由分段数过低或顶点分布不均导致,建议增加分段数并手动调整顶点位置。
- 两个对象无法连接:检查是否选中了正确的操作对象,或确保对象未被冻结/隐藏,需确认对象类型为“可编辑多边形”或“可编辑网格”。
相关问答FAQs
Q1:连接命令与附加命令有何区别?
A:连接命令在合并对象的同时生成新的连接结构(如桥接面),适用于需要平滑过渡的场景;而附加命令(Attach)仅将对象合并为单一元素,不生成连接面,适用于不需要过渡的硬表面拼接。
Q2:如何快速连接多个对象?
A:选中第一个对象后,使用“连接”命令,在“拾取操作对象”卷展栏中勾选“多个”,然后框选其他对象即可一次性连接,注意,此方法要求所有对象的位置和顶点分布相对合理,否则需手动调整。
