制作app流程图是产品开发中的关键环节,它能帮助团队清晰梳理用户操作路径、功能逻辑和业务规则，确保开发方向一致且减少后期返工，以下是详细的制作流程，包含从前期准备到最终落地的全步骤，辅以关键说明和示例表格，帮助不同角色（产品经理、设计师、开发人员）高效协作。

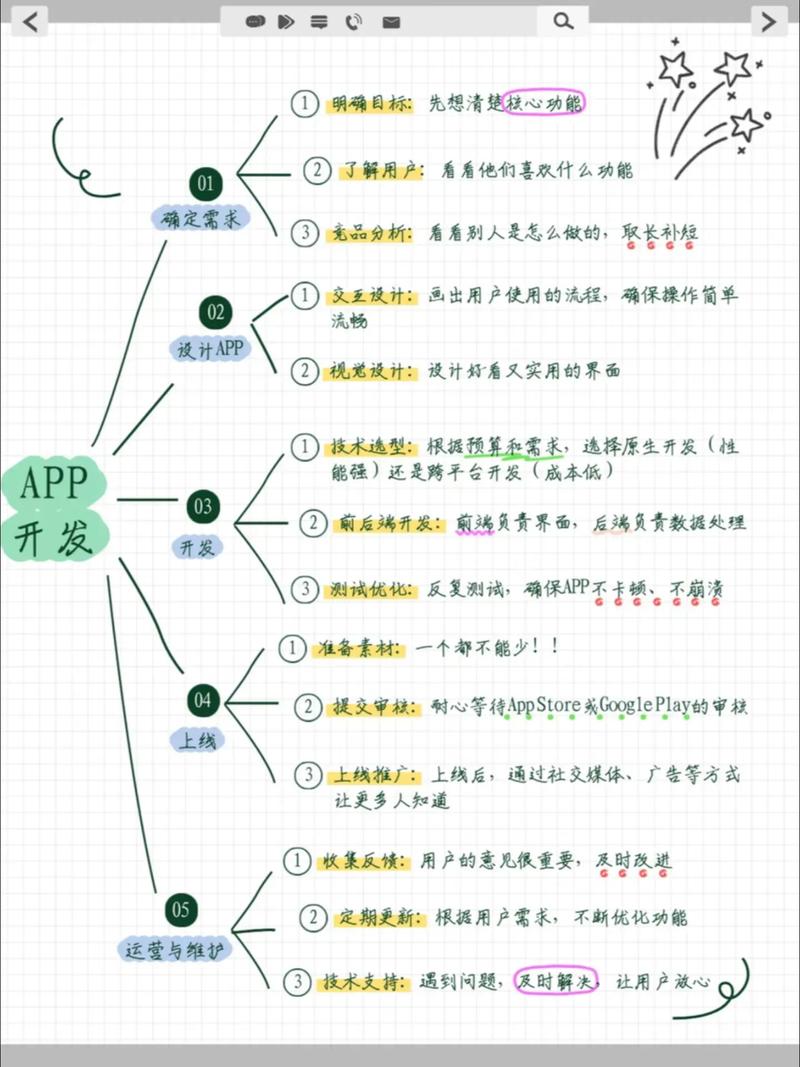

明确目标与范围：流程图的“灵魂”
在动笔绘制前,需先回答三个核心问题：为谁画（目标用户）、解决什么问题（核心场景）、覆盖哪些功能（边界范围），若开发一款电商app，目标用户可能是“25-35岁女性”，核心场景是“快速下单购物”，范围需包含“商品浏览-加购-支付-订单管理”主流程，暂不考虑“售后维权”等次要分支。
这一步需输出需求文档（PRD） 和用户画像，避免流程图因需求模糊而频繁修改，若团队已有用户故事（User Story），可直接拆解出“用户-操作-系统响应”的初步逻辑链，为后续流程设计奠定基础。
梳理核心流程：从“用户旅程”到“步骤拆解”
根据目标用户和场景,用“用户旅程图（User Journey Map）”梳理用户完成核心任务的完整路径，再将每个路径拆解为具体步骤，以电商app的“用户下单”为例，核心流程可拆解为：
用户打开app → 2. 搜索/浏览商品 → 3. 点击商品进入详情页 → 4. 选择规格（颜色/尺码）→ 5. 点击“加入购物车” → 6. 进入购物车确认数量 → 7. 点击“去结算” → 8. 填写收货地址 → 9. 选择支付方式 → 10. 确认支付 → 11. 支付成功跳转订单页。
拆解时需注意：区分“用户操作”和“系统响应”，用户点击支付”是操作，“系统调用第三方支付接口”是响应，两者需在流程图中用不同符号（如矩形框表示操作，圆角矩形表示系统响应）区分，避免逻辑混淆。
绘制流程图：工具与符号规范
选择工具
根据团队协作需求选择工具：
- 轻量级工具：Draw.io（免费，支持在线协作）、ProcessOn（国内访问快，内置流程图模板）；
- 专业级工具：Visio（Windows生态，功能强大）、OmniGraffle（Mac/iOS生态，设计感强）；
- 代码驱动工具：Mermaid（通过Markdown代码生成流程图，适合嵌入文档）、PlantUML（支持复杂逻辑，适合开发者）。
标准化符号

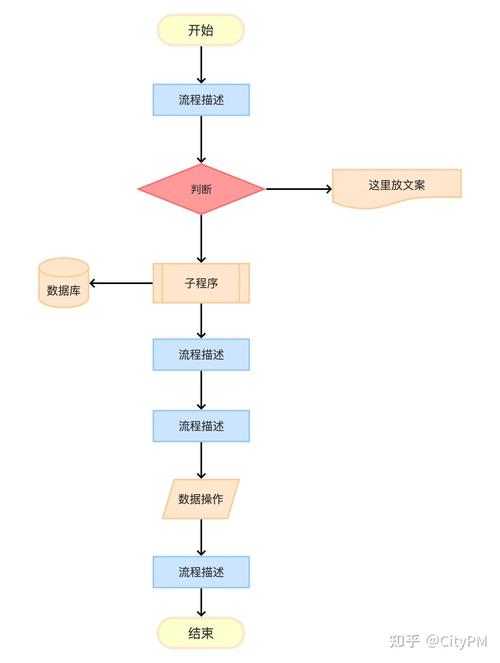

流程图需遵循统一符号规范,确保跨团队无歧义，以下是常用符号及含义：
| 符号名称 | 图形 | 含义说明 | 示例（电商下单） |
|---|---|---|---|
| 开始/结束 | 椭圆形 | 流程的起点或终点，通常标注“开始”“结束”或用户状态（如“用户已登录”） | “用户打开app”“支付成功” |
| 处理/操作 | 矩形 | 用户操作或系统执行的具体动作，需明确动作主体（用户/系统） | “用户搜索商品”“系统展示商品列表” |
| 判断/决策 | 菱形 | 需要分支判断的节点，通常有“是/否”或多个条件分支 | “购物车是否为空？”“支付密码是否正确？” |
| 数据/文档 | 平行四边形 | 需要读取或生成的数据，如“用户信息”“订单数据” | “读取用户收货地址”“生成订单号” |
| 流程线 | 带箭头直线 | 表示流程方向，箭头需清晰指向下一步，避免交叉 | 从“选择规格”指向“加入购物车” |

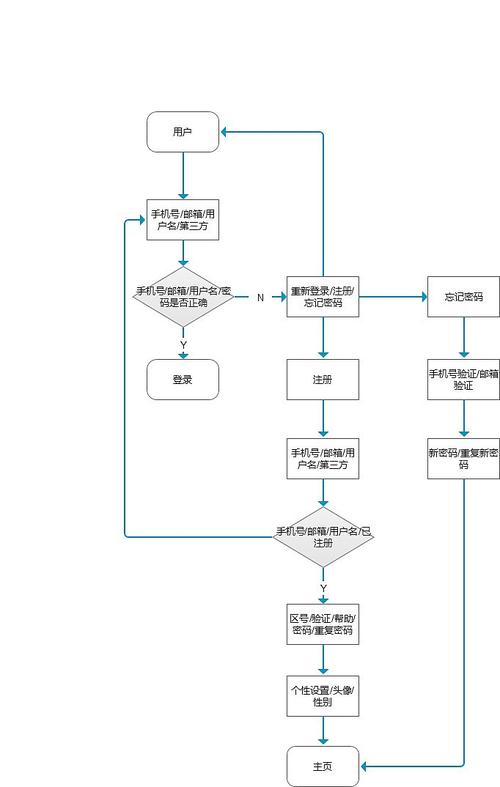

绘制技巧
- 分层绘制：先画“主流程”（核心路径，无分支），再补充“异常流程”（如支付失败、库存不足）和“子流程”（如“选择规格”可拆解为“点击颜色”“点击尺码”两个子步骤），避免单张流程图过于复杂。
- 用户视角优先：所有步骤需从用户实际操作出发，而非技术实现，用户不会关心“系统调用库存接口”，只会看到“提示‘库存不足’”，因此流程图中应呈现用户可见的交互结果。
- 标注状态与变量：关键节点需标注前置条件（如“需用户登录”）和变量（如“商品ID”“订单金额”），方便开发人员理解数据流转。
评审与优化：从“纸上谈兵”到“落地可行”
流程图绘制完成后,需组织跨部门评审（产品、设计、开发、测试），重点检查以下问题：
- 逻辑完整性：是否覆盖所有核心场景？异常流程（如网络中断、用户取消操作）是否有兜底方案？
- 用户体验一致性：操作路径是否符合用户习惯？是否存在冗余步骤（如“下单前强制手机验证”）？
- 技术可行性：系统响应步骤是否能通过现有技术实现？数据接口是否明确？
评审后根据反馈修改流程图,例如若开发反馈“生成订单号需调用风控接口”，则需在“生成订单号”步骤后补充“系统调用风控接口判断风险”的子流程，修改后需再次同步团队，确保最终版本为“黄金流程图”（Golden Flow）。
维护与迭代：流程图是“活文档”
app开发过程中,需求变更（如新增“优惠券抵扣”功能）会导致流程图调整，需建立版本管理机制：
- 每次修改后更新流程图版本号（如V1.0→V1.1），并记录修改内容（如“新增‘选择优惠券’分支”）；
- 将流程图与需求文档、原型图关联，存放在团队共享文档库（如Confluence、语雀），方便随时查阅；
- 对于复杂功能（如“退款流程”），可单独绘制“子流程图”，并通过“引用符号”关联到主流程图中，避免信息过载。
相关问答FAQs
Q1：如何判断流程图是否过于复杂？需要拆分成多少张图？
A：若单张流程图包含超过20个步骤、3个以上嵌套分支，或团队成员需反复解释才能理解逻辑，则说明过于复杂，拆分原则可参考“单一职责”：每张流程图聚焦一个核心场景（如“下单流程”“支付流程”），子流程通过“引用符号”（如用带“子流程”标记的矩形框）指向独立图表，确保主流程清晰易懂。
