UG8.0作为西门子PLM软件旗下的核心CAD/CAM/CAE一体化解决方案，其功能覆盖产品设计、工程仿真、数控加工等全流程，拥有超过2000个命令选项，以下从建模、装配、制图、加工四大核心模块出发，梳理高频命令及功能说明，帮助用户快速掌握系统操作逻辑。
在建模模块中，基础实体构建是关键，拉伸（Extrude）通过二维截面沿指定方向生成实体，支持布尔运算；旋转（Revolve）以轴线为中心旋转截面形成回转体；扫掠（Sweep）引导截面沿路径曲线扫描，适用于复杂管道类零件；管道（Tube）通过中心线和直径参数生成中空管道，特征编辑类命令包括边倒角（Edge Blend）、倒斜角（Chamfer）、孔（Hole）、螺纹（Thread）等，其中边倒角支持恒定半径、变半径等多种类型，螺纹可精确模拟机械标准螺纹，曲面设计方面，通过曲线（Through Curves）以多条截面线生成曲面，通过网格曲面（Through Curves Mesh）构建复杂曲面，N边曲面（N-Sided Surface）可填充非四边形边界区域，修剪的片体（Trimmed Sheet）则用于裁剪多余曲面部分。
装配模块的核心是组件管理与约束关系，添加组件（Add Component）将已创建模型导入装配环境，配对条件（Mate Constraint）通过对齐、贴合等关系定位组件，对齐（Align）使两平面法向一致，接触（Contact）使两曲面相切或接触，组件阵列（Component Pattern）包括线性阵列和圆形阵列，可快速复制多个组件；爆炸视图（Exploded View）用于展示组件装配关系，支持自动爆炸和手动调整；抑制组件（Suppress Component）可临时隐藏组件以简化装配体显示，提升操作效率。
制图模块实现三维模型到工程图的转换，新建图纸（New Drawing）设置图纸尺寸、比例和投影方向（第一角或第三角投影）；基本视图（Base View）生成模型的主视图、俯视图等投影视图；剖视图（Section View）通过剖切平面展示内部结构，阶梯剖（Folded Section View）适用于复杂零件；局部剖视图（Broken-Out Section）对局部区域进行剖切；尺寸标注（Dimensions）支持自动标注和手动添加，可设置公差类型（如 bilateral、limit）；注释（Annotations）用于添加技术说明，表面粗糙度（Surface Finish）符号符合GB、ISO等标准；表格（Table）可生成标题栏、明细表，支持属性链接。

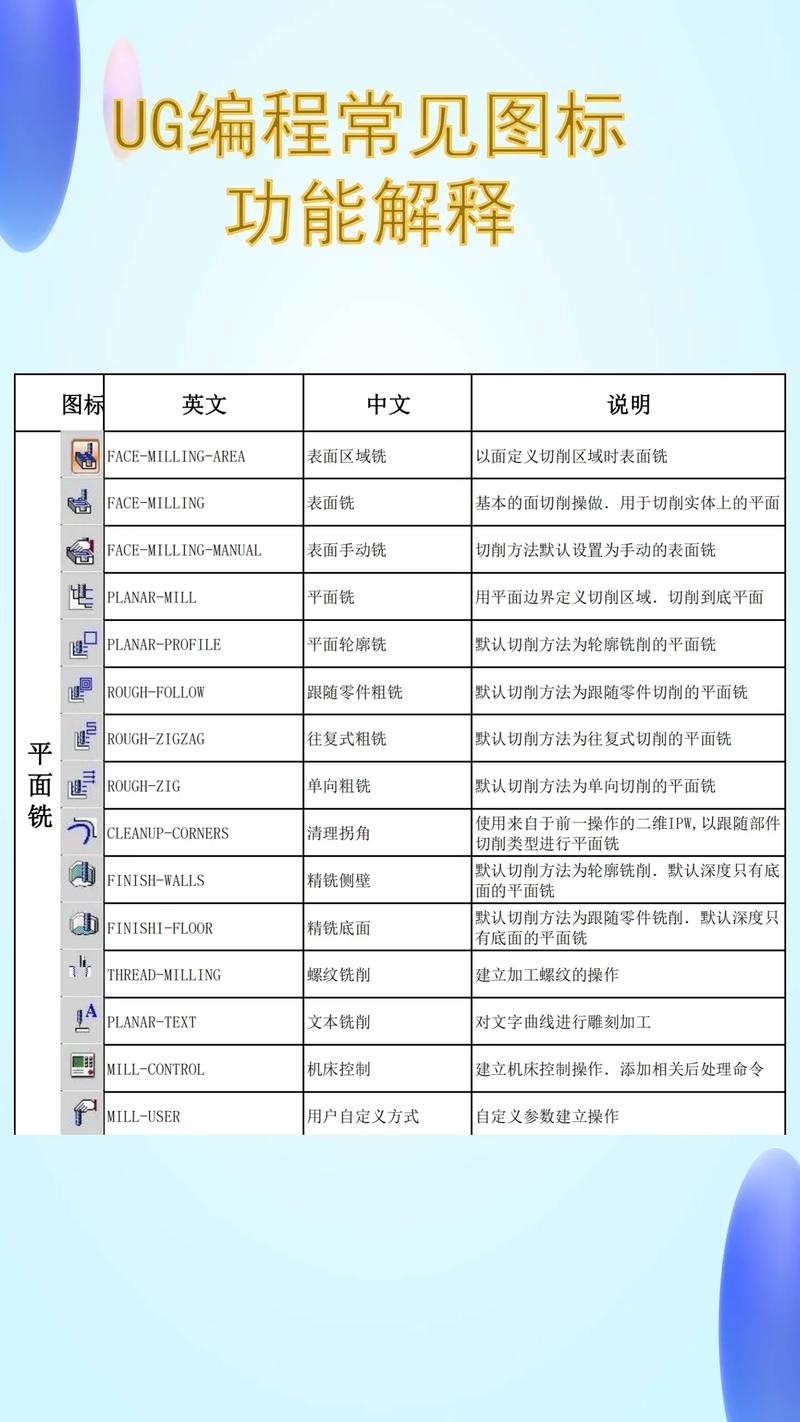

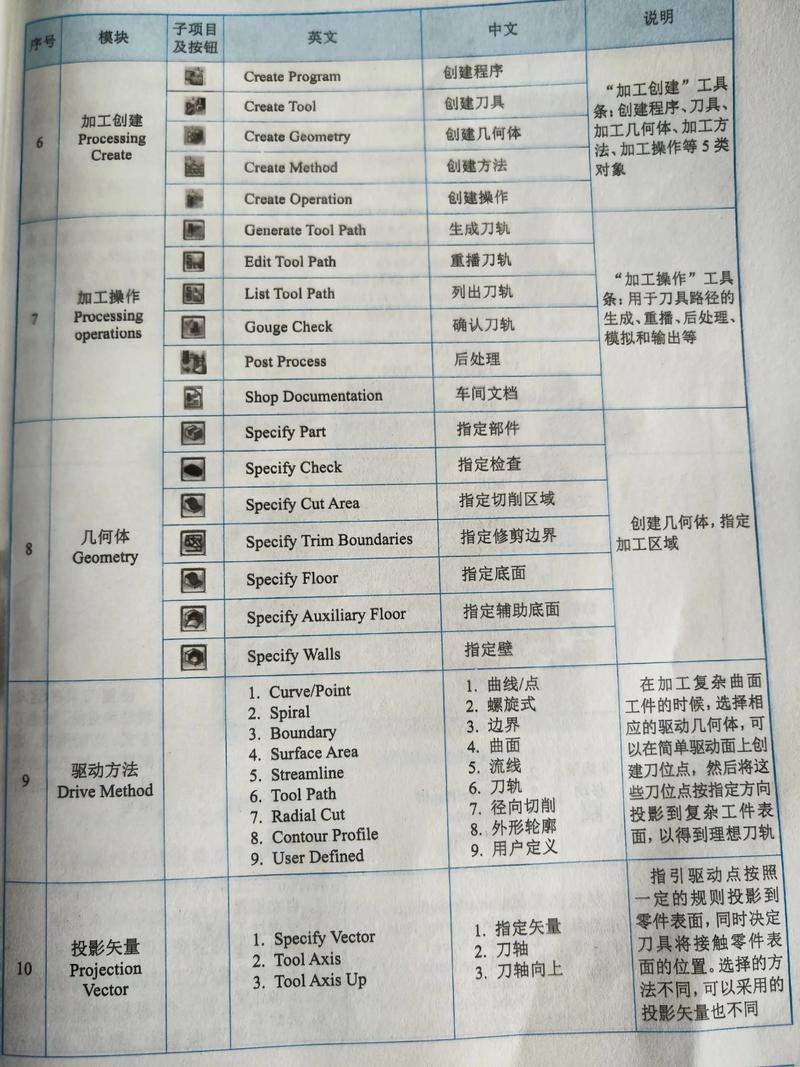

加工模块涵盖从编程到仿真的全流程，创建程序（Create Program）设置加工类型（mill、turn、wire等）；创建刀具（Create Tool）定义刀具参数（直径、刃长、圆角半径）；创建几何体（Create Geometry）指定加工几何体（部件、毛坯、检查体）；创建方法（Create Method）设置加工余量、进给速度；驱动方法（Drive Method）包括平面铣（Planar Mill）、型腔铣（Cavity Mill）、固定轴轮廓铣（Fixed Contour）等，其中固定轴轮廓铣适用于复杂曲面精加工；后处理（Post Processing）将刀轨转换为特定机床的NC代码，支持UG/Post自定义后处理器。
常用工具命令如图层设置（Layer Settings）、对象显示（Object Display）、测量距离（Measure Distance）、截面视图（Section View）等，贯穿于各模块操作中，提升建模与编辑效率，UG8.0的命令虽多，但通过模块化学习和实践，可逐步掌握其核心逻辑，实现高效设计与制造。
FAQs
-
如何快速查找UG8.0中的特定命令？
答：可通过两种方式快速定位命令：一是使用“命令查找器”（Command Finder），在顶部搜索框输入命令名称或关键词（如“拉伸”“倒角”），系统会列出相关命令及路径；二是通过“定制”功能（Tools→Customize）在工具栏或菜单中添加常用命令，或通过快捷键自定义（如Ctrl+Shift+E调用拉伸命令），提升操作便捷性。 -
UG8.0中如何修改已创建特征的参数？
答：在“部件导航器”（Part Navigator）中找到目标特征（如“拉伸1”），右键选择“编辑参数”（Edit Parameters），在弹出的对话框中修改截面、方向、距离等参数；若需修改草图，可右键选择“编辑草图”（Edit Sketch），进入草图环境修改截面形状，修改后特征会自动更新，对于阵列特征，可单独编辑阵列实例或修改阵列数量、间距等参数。
