3ds Max 映射命令怎么用?核心功能与操作技巧是什么?

在3ds Max中,映射命令是材质编辑与场景真实感表现的核心工具,它通过将2D图像(贴图)包裹到3D模型表面,模拟纹理、反射、凹凸等视觉效果,映射的准确性直接影响模型的真实性和细节表现,而3ds Max提供了多种映射类型和调整工具,以满足不同对象的需求,以下将从映射的基本原理、常用映射类型、操作流程及优化技巧等方面展开详细说明。

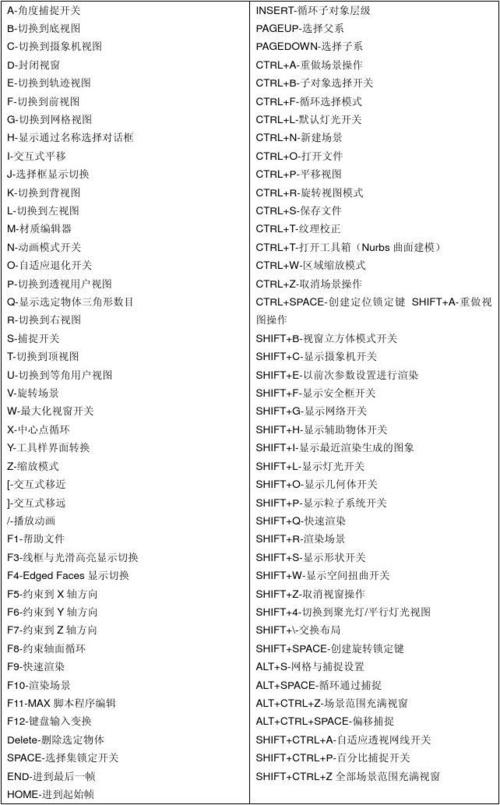

3ds Max 映射命令怎么用?核心功能与操作技巧是什么?-图1
(图片来源网络,侵删)

映射的基本原理与坐标系

映射的本质是建立3D模型表面与2D贴图坐标之间的对应关系,3ds Max使用UVW坐标系来定义贴图在模型上的位置和方向,其中U、V、W分别对应X、Y、Z轴,UVW坐标系独立于模型的几何坐标系,允许用户灵活调整贴图的位置、旋转和缩放,而不会影响模型本身的形状,一个立方体的默认映射会自动展开其六个面,形成平面贴图布局,用户可通过编辑器调整每个面的贴图坐标。

常用映射类型及适用场景

3ds Max提供了多种映射类型,不同类型适用于不同几何形状和需求:

  1. 平面映射(Planar Mapping)
    通过一个平面将贴图投射到模型表面,适用于平坦表面或规则曲面,如墙面、纸张等,优点是操作简单,缺点是对于复杂曲面可能会产生拉伸或变形。
    参数设置:可调整贴图的大小、旋转角度和投影方向(如X/Y/Z轴)。

  2. 圆柱映射(Cylindrical Mapping)
    将贴图沿圆柱体表面包裹,适合处理圆柱形或管状对象,如杯子、柱子,在圆柱体的顶部和底部可能会出现接缝,需通过“封口”(Cap)选项或后期处理解决。
    参数设置:可调整圆柱半径、高度和贴图重复次数。

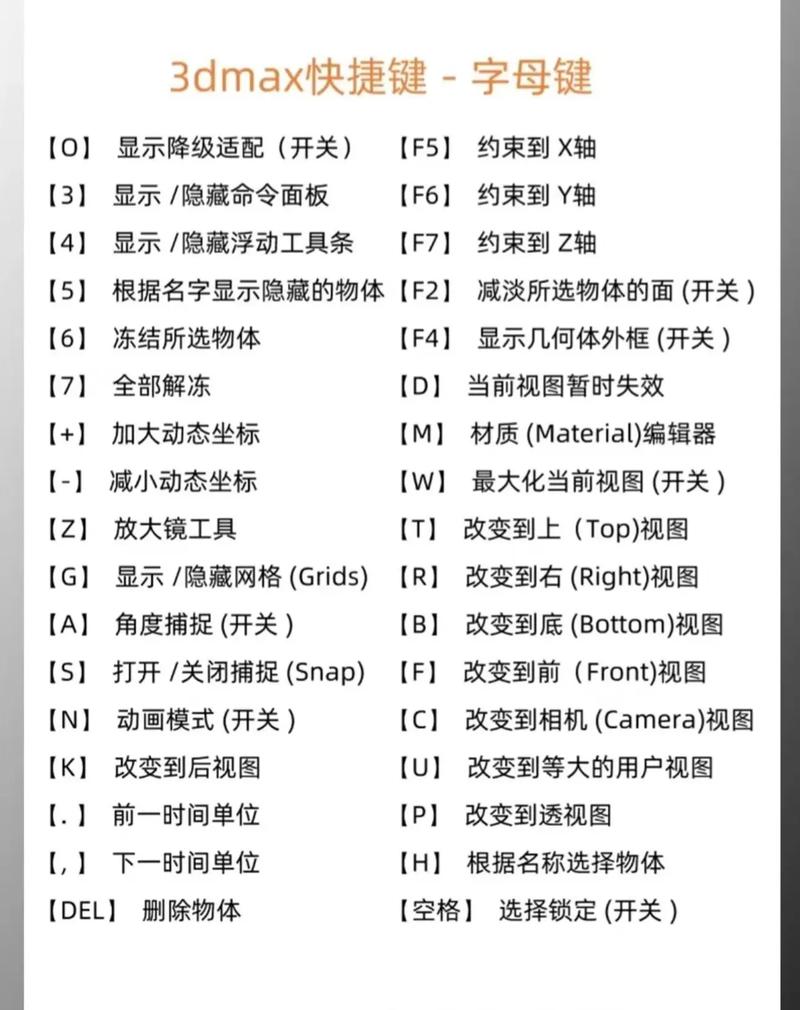

    3ds Max 映射命令怎么用?核心功能与操作技巧是什么?-图2
    (图片来源网络,侵删)
  3. 球形映射(Spherical Mapping)
    以球体中心为原点将贴图投射到表面,适用于球体或接近球体的对象,如地球仪、水果,缺点是两极区域会出现拉伸,需通过“极点编辑”功能优化。
    参数设置:可调整球体半径和贴图偏移量。

  4. 收缩包裹映射(Shrink-Wrap Mapping)
    类似球形映射,但通过算法减少两极的拉伸,更适合复杂曲面,常用于有机模型,如人物头部、动物身体。

  5. UVW展开映射(UVW Unwrap)
    通过手动或自动展开模型的UVW坐标,实现精细的贴图布局,适用于复杂模型(如角色、机械),可避免拉伸并优化贴图利用率。
    核心功能:使用“编辑UVW”面板进行顶点、边和面的调整,支持缝合、拆分、旋转等操作。

  6. 棋盘格映射(Checker Map)
    一种测试映射效果的内置贴图,通过黑白相间的格子直观显示拉伸区域,便于调整UVW坐标。

映射操作流程

  1. 选择对象并指定材质:选中模型后,打开“材质编辑器”,创建标准或物理材质,并在“漫反射”或“贴图”通道添加贴图文件。
  2. 应用映射修改器:在修改器列表中选择“UVW贴图”修改器,根据模型形状选择映射类型(如圆柱体选择“圆柱”)。
  3. 调整贴图参数:在“UVW贴图”修改器中设置贴图尺寸、重复次数(如U/V方向重复2次可增加纹理细节)和对齐方式。
  4. 查看贴图效果:在视图中开启“显示最终结果”(快捷键F3),或使用“实时贴图”功能预览调整效果。
  5. 精细调整(可选):对于复杂模型,添加“UVW展开”修改器,手动编辑顶点坐标,确保贴图无拉伸或接缝。
  6. 保存与导出:完成调整后,保存材质文件,并将模型与贴图一同导出(如FBX格式)。

映射优化技巧

  • 避免拉伸:通过“UVW展开”的“松弛”或“规格化”功能均匀分布顶点。
  • 接缝处理:在UV展开时,隐藏接缝或使用“缝合”工具连接相邻面。
  • 贴图分辨率:根据模型大小调整贴图分辨率,避免模糊或资源浪费。
  • 法线贴图:结合“法线贴图”模拟凹凸细节,减少高模数量。
  • 智能贴图:使用“自动展开”功能(如Pelt贴图)快速处理复杂有机模型。

映射参数对比表

映射类型 适用场景 优点 缺点 关键参数
平面映射 平坦表面、规则曲面 操作简单,直观 复杂曲面易拉伸 投影方向、尺寸
圆柱映射 圆柱形、管状对象 适合旋转体 顶部/底部接缝明显 半径、高度、封口
球形映射 球体或近似球体 包裹完整,无死角 两极拉伸严重 偏移量、极点处理
UVW展开映射 复杂有机模型、角色 精细控制,无拉伸 操作复杂,需手动调整 顶点编辑、缝合工具
收缩包裹映射 不规则曲面 减少拉伸,贴合度高 计算量大,可能变形 包裹强度、中心点

相关问答FAQs

Q1: 如何解决UVW贴图中的拉伸问题?
A1: 拉伸通常是由于UVW坐标分布不均导致的,解决方法包括:

  1. 使用“UVW展开”修改器的“松弛”功能自动调整顶点位置;
  2. 手动编辑UVW顶点,通过“缩放”工具拉伸或压缩变形区域;
  3. 对于复杂模型,可拆分UVW岛并重新布局,确保贴图比例正确;
  4. 利用“棋盘格贴图”作为测试,实时观察拉伸区域并调整。

Q2: 圆柱映射的顶部和底部接缝如何处理?
A2: 圆柱映射的接缝可通过以下方式优化:

  1. 在“UVW贴图”修改器中勾选“封口”选项,为顶部和底部添加平面贴图;
  2. 使用“UVW展开”修改器手动缝合接缝处的顶点,确保纹理连续;
  3. 在Photoshop等软件中后期处理接缝,通过克隆工具修复纹理断裂;
  4. 对于高精度模型,可添加“网格平滑”修改器,使接缝过渡更自然。
