ansys温度场命令流如何高效编写?

在ANSYS中进行温度场分析时,命令流(APDL)是一种高效且灵活的建模与分析方式,通过编写命令流,用户可以精确控制分析流程,实现参数化建模和批量处理,以下将详细介绍ANSYS温度场分析中常用的命令流步骤及关键命令。

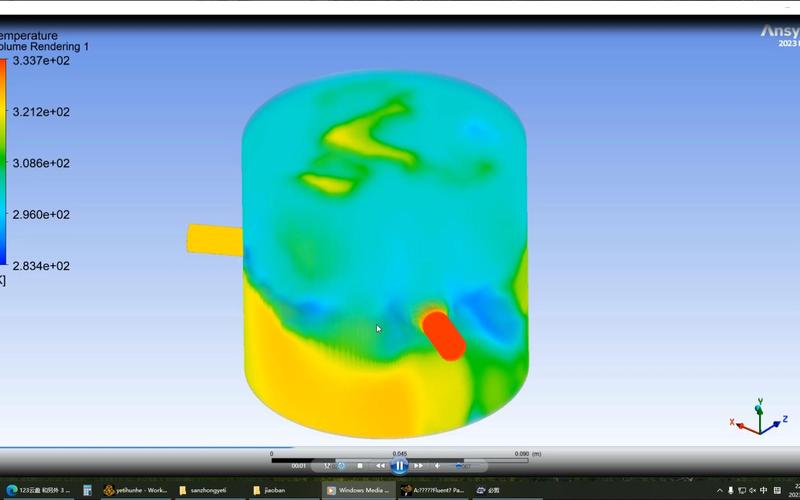

ansys温度场命令流如何高效编写?-图1
(图片来源网络,侵删)

初始化分析环境是基础步骤,需指定分析类型为稳态或瞬态热分析,例如通过/SOLU进入求解模块,使用ANTYPE,STATIC定义稳态分析,ANTYPE,TRANSIENT定义瞬态分析,对于瞬态分析,还需设置时间步长和时间载荷步,如TIME,100定义总时间,DELTIM,1,0.5,2设置初始时间步长、最小和最大步长,材料属性定义是关键环节,通过MP命令导热系数、比热容等参数,例如MP,KXX,1,50定义材料1的X向导热系数为50 W/(m·K),MP,C,1,450定义比热容为450 J/(kg·K),若材料属性随温度变化,可采用MPDATA命令输入温度-属性数据表。

接下来是几何建模与网格划分,通过RECTNGCYL4等命令创建几何模型,如RECTNG,0,0.1,0,0.05生成一个0.1m×0.05m的矩形,网格划分需定义单元类型,如ET,1,PLANE55选择二维平面热单元,ESIZE,0.005设置单元尺寸为5mm,随后AMESH,ALL对所有面划分网格,对于复杂模型,可使用VMESH对体划分网格,并通过LESIZE控制局部网格密度。

边界条件与载荷施加是核心步骤,温度边界条件通过D命令施加,如D,1,TEMP,100将节点1的温度固定为100℃,热对流边界条件使用SF命令,例如SF,ALL,CONV,10,25定义所有表面的对流换热系数为10 W/(m²·K),环境温度为25℃,热流密度载荷通过F命令施加,如F,10,HEAT,1000在节点10上施加1000W的热流,瞬态分析中,若需随时间变化的载荷,可通过TIMINT,ON打开时间效应,并使用LDREAD或直接在载荷步中定义时间-载荷曲线。

求解与后处理阶段,执行SOLVE命令开始计算,后处理中可通过POST1查看稳态结果,如PLNSOL,TEMP显示温度云图,PRNSOL,TEMP列表输出节点温度,瞬态分析则需通过POST26提取关键点温度随时间变化,例如NSOL,2,10,TEMP,Temp_History定义变量2为节点10的温度历史,PLVAR,2绘制温度-时间曲线,对于参数化分析,可使用*GET提取结果参数,结合*DO循环实现批量计算。

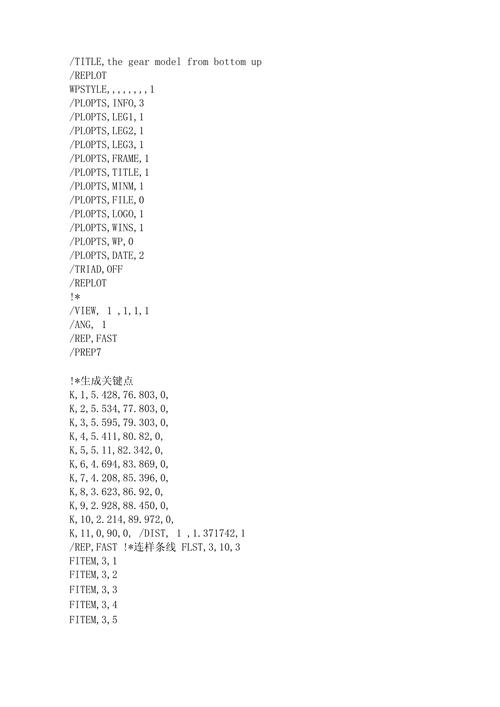

ansys温度场命令流如何高效编写?-图2
(图片来源网络,侵删)

优化分析可通过OPT模块实现,定义设计变量(如几何尺寸)、状态变量(如最大温度)和目标函数(如最小热阻),运行OPTYPE,FSOPT,RUN执行优化,在非线性分析中,需开启收敛控制,如CNVTOL,TEMP,1,0.01设置温度收敛容差为0.01℃,NEQIT,25设置每子步最大迭代次数为25次。

相关问答FAQs:

  1. 如何在ANSYS命令流中定义随温度变化的材料属性?
    答:使用MPTEMPMPDATA命令定义温度-属性数据表,定义导热系数随温度变化:MPTEMP,100,0,100,200(温度点0℃、100℃、200℃),MPDATA,KXX,1,1,50,45,40(对应导热系数值),其中第一个数字为温度点数量,后续为温度和属性值交替输入。

  2. 瞬态热分析中如何设置随时间变化的对流换热系数?
    答:通过*DO循环和SF命令结合时间函数实现,定义对流系数随时间线性增加:*DO,TI,1,100,1(时间从1到100,步长1),SF,ALL,CONV,TI*0.1+5,25(对流系数=0.1时间+5),`ENDDO`,注意需在载荷步中设置足够小的时间步长以捕捉变化。

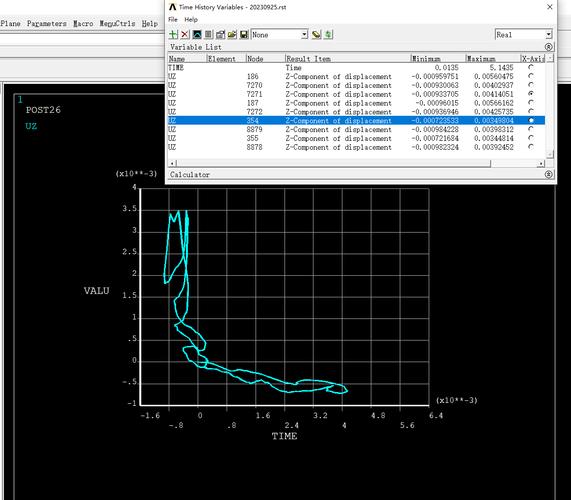

    ansys温度场命令流如何高效编写?-图3
    (图片来源网络,侵删)
