在UG NX 10.0软件中，修剪体命令（Trim Body）是一项非常实用的三维建模工具，主要用于通过实体表面、基准平面、片体或其他几何体对目标实体进行裁剪，从而快速去除不需要的部分，生成符合设计要求的复杂模型，该命令广泛应用于产品结构设计、模具设计等领域，能够有效提高建模效率，尤其在处理带有复杂曲面或特定形状的实体时优势显著。

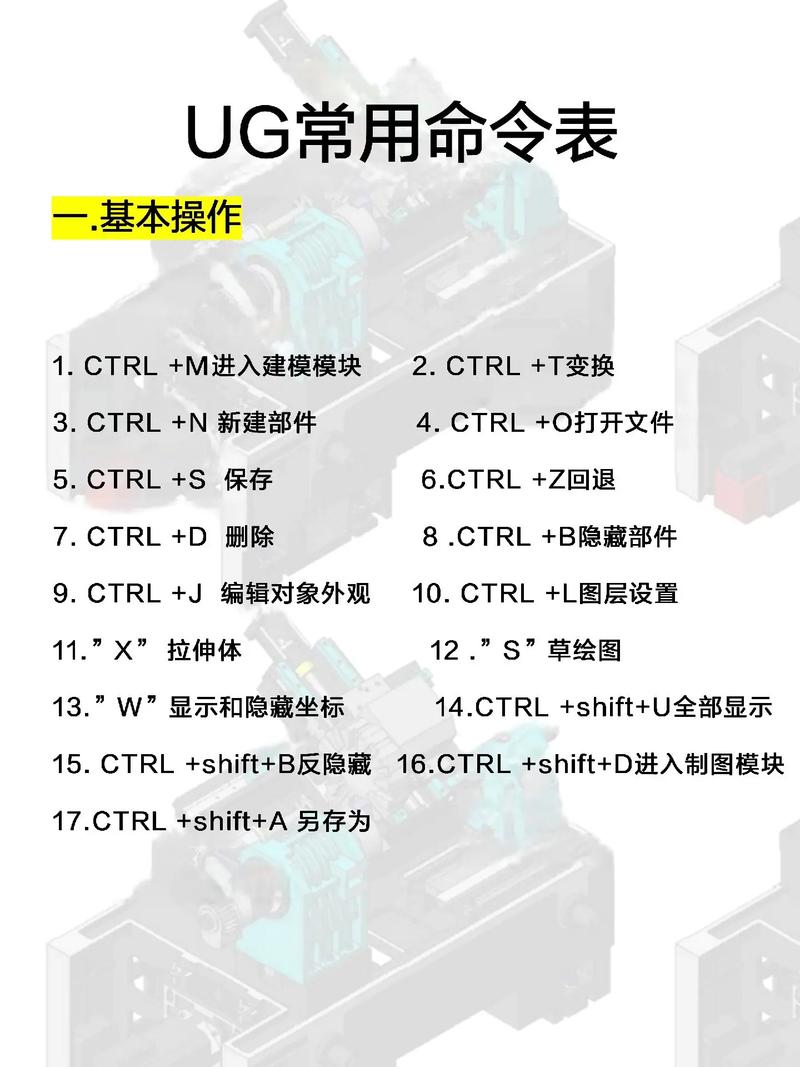

（图片来源网络，侵删）

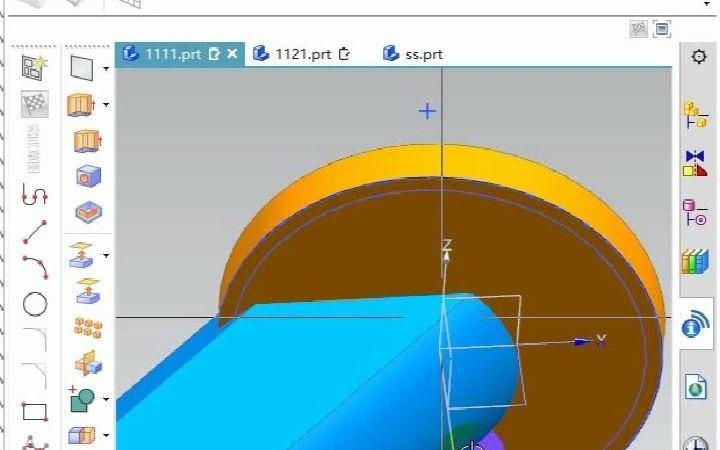

修剪体命令的基本操作流程

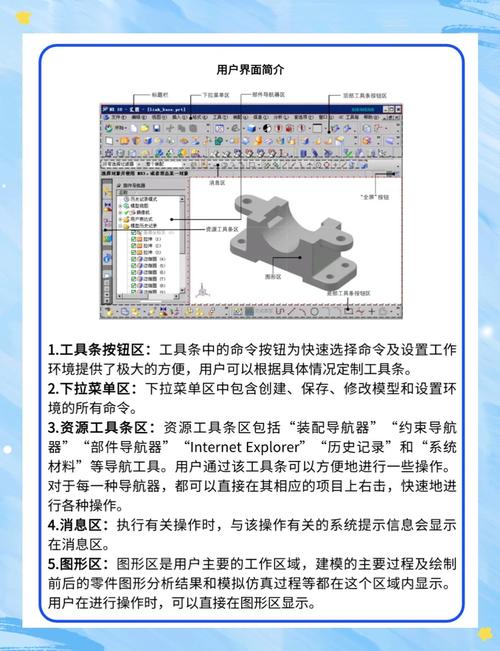

使用修剪体命令时,需遵循以下核心步骤：
- 启动命令：在“特征”工具栏中点击“修剪体”图标，或通过菜单栏“插入→修剪→修剪体”进入命令界面。
- 选择目标体：在绘图区选取需要被修剪的实体，支持多选操作。
- 定义修剪工具：选择用于修剪的几何对象，包括：
- 实体表面：直接选取实体的面作为修剪边界。
- 基准平面：通过创建的基准平面分割实体，常用于对称结构修剪。
- 片体：利用曲面作为“切割工具”，需确保片体完全贯穿目标实体或与实体相交。
- 其他几何体：如曲线、草图等，但需先通过“拉伸”等命令生成片体或实体。
- 设置修剪方向：系统会显示箭头指示保留的实体部分，可通过“反向”按钮调整方向。
- 确认预览与执行：勾选“预览”可实时查看修剪效果，确认无误后点击“确定”完成操作。
修剪体命令的参数设置详解
修剪体命令的参数选项直接影响最终结果,需重点关注以下设置：
| 参数类别 | 功能说明 | 注意事项 |
|---|---|---|
| 目标体 | 选择被修剪的实体，支持实体或片体（需与工具体相交） | 目标体必须为非参数化或已转换为可编辑状态，否则可能无法修剪 |
| 工具面/平面 | 定义修剪边界，可选择实体面、基准平面或片体 | 片体需与目标体完全相交，否则修剪失败；基准平面可通过“距离”参数调整位置 |
| 区域 | 选择“保留”或“舍弃”指定侧的实体，通过箭头方向控制 | 反向操作会切换保留区域，需结合设计需求合理选择 |
| 设置 | 包括“公差”调整（默认0.0025mm）和“输出多个实体”选项 | 公差过小可能导致计算失败；若修剪后产生多个独立实体，勾选该选项可自动分割 |
修剪体命令的高级应用技巧
- 复杂曲面修剪：当使用不规则片体修剪实体时，需确保片体与实体完全相交，可通过“检查几何体”命令验证片体连续性，避免因缝隙导致修剪失败。
- 参数化控制：若需保留修剪后的参数历史，建议在操作前将目标体转换为“特征参数”状态，否则修剪结果将变为非参数化模型。
- 组合修剪：通过多次修剪体命令叠加，可实现阶梯式或多方向切割，例如先通过基准平面分割实体，再利用曲面切除细节部分。
- 修复修剪失败：若提示“工具未完全穿透目标体”，可通过“扩大片体”或“缝合”工具调整几何形状，确保相交区域完整。
常见问题与注意事项
- 修剪后出现破面：通常由工具面与目标体相交不充分或公差设置过大导致，需检查几何体连续性并适当降低公差值。
- 无法选择工具面：若工具面为隐藏状态或与目标体无交集，需先通过“显示/隐藏”功能调出几何体，或重新创建相交的修剪工具。
相关问答FAQs
Q1：使用修剪体命令时，如何确保修剪后的实体保留参数化特征？
A：在执行修剪操作前，需确保目标体为“特征参数”模型（非导入的实体或已编辑的特征），修剪完成后，可在“编辑特征”中调整工具面位置，系统会自动更新修剪结果，若目标体为非参数化，需先通过“编辑→特征→移除参数”命令转换为可编辑状态。
Q2：当修剪工具为片体时，如何解决“工具未完全穿透目标体”的错误提示？
A：该问题通常由片体与目标体存在间隙或未完全相交导致，解决方法包括：① 使用“缝合”工具将片体与目标体相邻面合并，确保无间隙；② 通过“加厚”命令将片体转换为实体后作为修剪工具；③ 调整片体边界，通过“拉伸”或“通过曲线网格”重新生成与目标体完全相交的几何体。
