MATLAB作为一种强大的科学计算软件，其二维作图功能为数据可视化提供了丰富的工具，掌握常用的二维作图命令，能够帮助用户将抽象的数据转化为直观的图形，便于分析和展示,以下将详细介绍MATLAB中常用的二维作图命令及其使用方法。

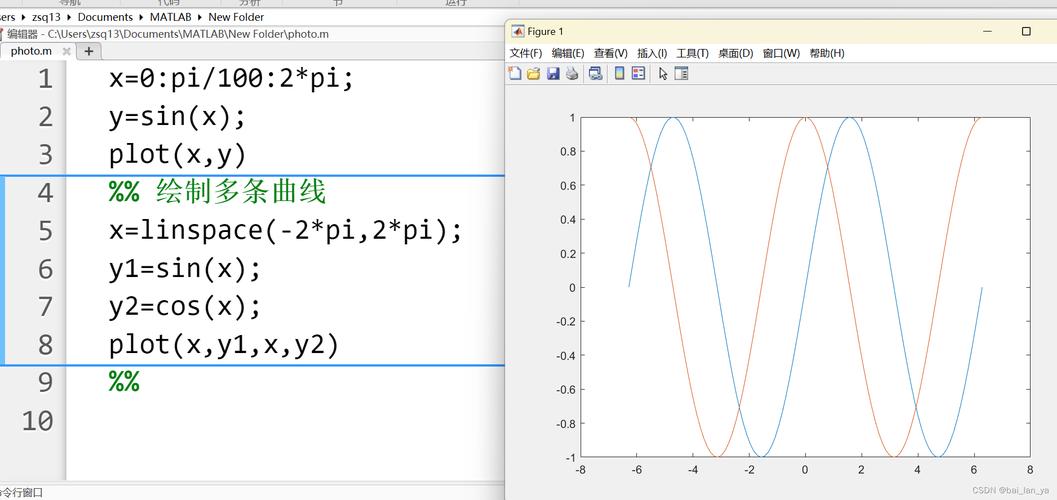

最基本的二维作图命令是plot函数，用于绘制二维线图，其基本语法为plot(x,y)，其中x和y是长度相同的向量，分别表示横坐标和纵坐标的数据点，绘制正弦函数曲线可以使用以下代码：x=0:0.01:2*pi; y=sin(x); plot(x,y)，通过添加参数，可以自定义曲线的颜色、线型和标记符号，如plot(x,y,'r--o')表示红色虚线，并在每个数据点处添加圆形标记，使用hold on命令可以在同一图形窗口中叠加多个图形，hold off则用于取消叠加。
对于离散数据或分类数据的可视化，stem函数非常适合，它绘制离散序列的火柴杆图，语法为stem(x,y)，例如stem(1:10,rand(1,10))可以生成随机数的火柴杆图，bar函数用于绘制垂直条形图，barh函数则绘制水平条形图，常用于展示不同类别的数据对比，bar([1 2 3;4 5 6])会生成一个包含两组数据的条形图。
hist函数用于绘制直方图，用于显示数据的分布情况，其语法为hist(y,n)，其中y是数据向量，n是分箱数量，hist(randn(1,1000),20)可以生成标准正态分布数据的直方图，对于需要展示数据关系的场景，scatter函数可以绘制散点图，语法为scatter(x,y)，例如scatter(randn(1,100),randn(1,100))可以生成随机散点图。
MATLAB还提供了丰富的图形修饰功能，使用xlabel、ylabel和title函数可以分别设置横轴、纵轴标签和图形标题，xlabel('X轴')、ylabel('Y轴')、title('正弦函数曲线')，grid on用于显示网格线，grid off则隐藏网格线，通过legend函数可以添加图例，例如plot(x1,y1,'r-',x2,y2,'b--'); legend('曲线1','曲线2')。
为了更灵活地控制图形，可以使用figure命令创建新的图形窗口，subplot函数则可以在同一窗口中创建多个子图，subplot(2,1,1)表示创建2行1列的子图，并选择第一个子图进行绘图，axis函数用于设置坐标轴的范围，如axis([0 10 -1 1])将横轴范围设为0到10，纵轴范围设为-1到1。
以下是一些常用二维作图命令的总结表格：
| 函数名 | 功能描述 | 示例用法 |
|---|---|---|
| plot | 绘制二维线图 | plot(x,y) |
| stem | 绘制火柴杆图 | stem(x,y) |
| bar | 绘制垂直条形图 | bar(y) |
| barh | 绘制水平条形图 | barh(y) |
| hist | 绘制直方图 | hist(y,n) |
| scatter | 绘制散点图 | scatter(x,y) |
| xlabel | 设置横轴标签 | xlabel('X轴') |
| ylabel | 设置纵轴标签 | ylabel('Y轴') |
| legend | 添加图例 | legend('图例1','图例2') |
| grid | 显示或隐藏网格线 | grid on |
| subplot | 创建子图 | subplot(2,1,1) |
| axis | 设置坐标轴范围 | axis([xmin xmax ymin ymax]) |
在实际应用中，可能需要根据数据特点选择合适的图形类型，时间序列数据适合用线图展示，分类数据适合用条形图，而数据分布则适合用直方图，通过合理设置图形属性，如颜色、线型、标记符号等，可以使图形更加清晰易懂，MATLAB还支持将图形导出为多种格式，如PNG、JPEG、PDF等,方便在报告或论文中使用。
相关问答FAQs：
-
如何在MATLAB中绘制多条曲线并添加图例？ 答：可以使用plot函数同时绘制多条曲线，例如plot(x1,y1,'r-',x2,y2,'b--')，其中x1,y1和x2,y2分别是两条曲线的数据，'r-'和'b--'分别表示红色实线和蓝色虚线，然后使用legend函数添加图例，如legend('曲线1','曲线2')，图例会自动匹配曲线的颜色和线型，如果需要调整图例位置，可以通过legend函数的Location参数指定，如legend('曲线1','曲线2','Location','northwest')。
-
如何修改MATLAB图形的坐标轴范围和刻度？ 答：使用axis函数可以设置坐标轴的范围，语法为axis([xmin xmax ymin ymax])，例如axis([0 10 -1 1])将横轴范围设为0到10，纵轴范围设为-1到1，如果需要设置刻度间隔，可以使用xticks和yticks函数，例如xticks(0:2:10)设置横轴刻度为0,2,4,...,10，使用xticklabels和yticklabels函数可以自定义刻度标签，例如xticklabels({'0','2','4','6','8','10'})，如果需要对数坐标轴，可以使用set(gca,'XScale','log')或set(gca,'YScale','log')命令。
