在CAD软件中，切角命令（通常指“倒角”CHAMFER和“圆角”FILLET）是编辑图形时常用的工具，主要用于对两条直线、多段线、射线或构造线的交点处创建斜角或圆角过渡，从而优化图形结构、避免尖锐棱角或满足设计规范，以下将详细讲解两种切角命令的功能、操作步骤、参数设置及应用场景。

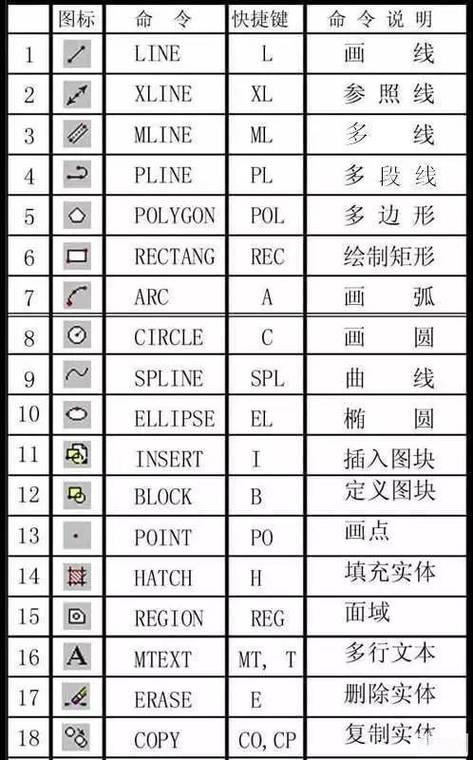

（图片来源网络，侵删）
倒角命令（CHAMFER）
倒角命令通过在两条选定直线之间按指定距离或角度创建斜角，常用于机械零件的边缘处理、建筑墙体的转角修饰等场景，其核心参数包括“倒角距离”（两条直线分别与倒角交点的垂直距离）和“倒角角度”（一条直线与倒角线之间的夹角）。
命令启动方式
- 命令行输入：
CHAMFER或快捷键CHA,按回车确认。 - 功能区路径：在“常用”选项卡中依次选择“修改”→“倒角”。
- 工具栏：点击“修改”工具栏中的倒角图标（∟符号）。
操作步骤与参数设置
执行命令后，命令行会提示当前倒角模式（如“当前倒角距离1 = 0.0000，距离2 = 0.0000”）,需根据需求调整参数：
- 设置倒角距离：输入
D（距离），分别指定“距离1”和“距离2”，若两条直线距离相同，可只设置一个值；若不同，需分别输入（例如距离1=10，距离2=20）。 - 设置倒角角度：输入
A（角度），指定第一条直线的倒角距离和角度（例如距离1=10，角度=45°）。 - 选择对象：参数设置完成后，依次选择需要倒角的两条直线，系统自动生成倒角，若选择的是多段线，可输入
P对整个多段线统一倒角。
特殊选项
- 多段线（P）：对二维多段线的所有顶点同时倒角,需提前设置好距离。
- 方式（E）：切换“距离”和“角度”两种倒角模式。
- 修剪（T）：选择是否修剪原直线，输入
T后，可设置“修剪”（保留倒角，删除多余线段）或“不修剪”（保留原直线，仅添加倒角线）。
应用示例
绘制一个矩形，需将左上角和右下角进行倒角处理（距离1=5，距离2=5）：
- 执行
CHAMFER命令，输入D,设置距离1和距离2均为5。 - 依次选择矩形的上边和左边,生成左上角倒角。
- 重复命令，选择矩形的下边和右边,生成右下角倒角。
圆角命令（FILLET）
圆角命令通过指定半径在两条直线、圆弧、圆或多段线之间创建圆弧过渡，常用于塑料件边缘、道路交叉口等需要平滑连接的场景，其核心参数为“圆角半径”,即过渡圆弧的半径大小。

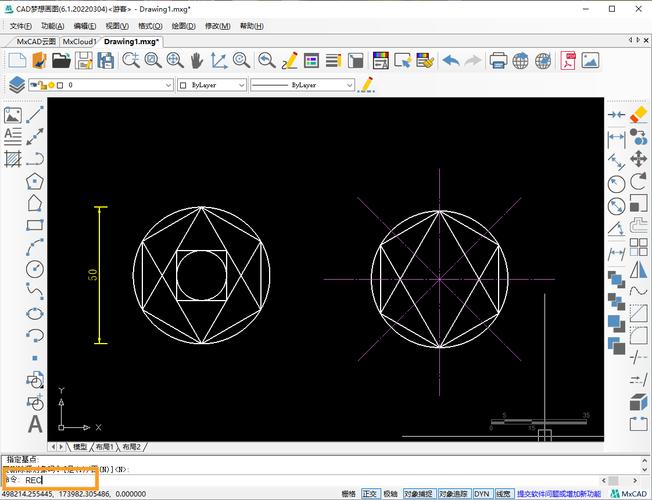

（图片来源网络，侵删）
命令启动方式
- 命令行输入：
FILLET或快捷键F,按回车确认。 - 功能区路径：“常用”→“修改”→“圆角”。
- 工具栏：点击“修改”工具栏中的圆角图标（∽符号）。

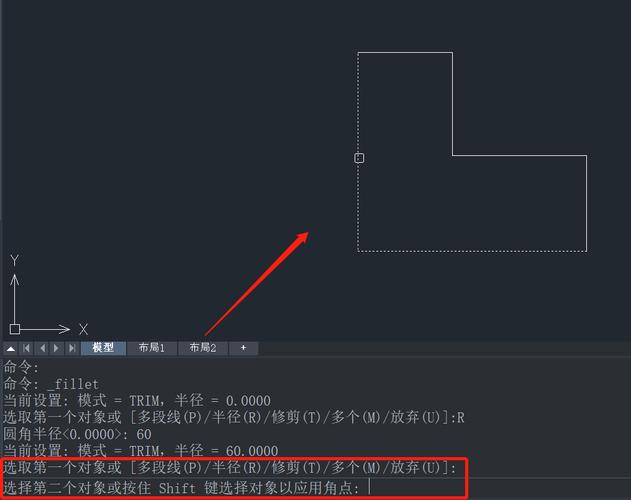

操作步骤与参数设置
执行命令后，命令行会显示当前圆角半径（如“当前设置：模式 = 修剪，半径 = 0.0000”）,需根据设计需求调整：
- 设置圆角半径：输入
R，指定半径值（例如半径=10），若半径为0，系统将延伸或修剪两条直线直至相交；若半径过大,可能导致圆角无法生成。 - 选择对象：选择需要圆角的两条直线，系统自动生成圆弧过渡，若选择多段线，输入
P可对整条多段线圆角。
特殊选项
- 多段线（P）：对二维多段线的所有顶点进行圆角处理,半径需提前设置。
- 修剪（T）：选择是否修剪原直线，选择“不修剪”时，原直线保留,仅添加圆弧。
- 多个（M）：连续对多个对象对进行圆角,无需重复执行命令。
- 半径（R）：重新设置圆角半径,适用于不同位置需要不同半径的场景。
应用示例
绘制一个由四条直线组成的四边形，需将四个角进行圆角处理（半径=8）：
- 执行
FILLET命令，输入R,设置半径为8。 - 依次选择相邻的两条直线,依次生成四个角的圆角。
倒角与圆角的对比与适用场景
| 对比项 | 倒角（CHAMFER） | 圆角（FILLET） |
|---|---|---|
| 功能 | 创建斜角过渡 | 创建圆弧过渡 |
| 核心参数 | 倒角距离/倒角角度 | 圆角半径 |
| 适用对象 | 直线、多段线、构造线等 | 直线、圆弧、圆、多段线等 |
| 典型场景 | 机械零件装配倒角、建筑墙体直角处理 | 产品外观平滑过渡、道路交叉口设计 |
| 特殊用途 | 距离为0时延伸直线相交 | 半径为0时修剪直线至相交 |
常见问题与技巧
- 倒角或圆角后图形异常：通常因距离/半径设置过大导致,需检查参数是否小于两条直线最小间距。
- 多段线无法倒角/圆角：需确保多段线是闭合的,且顶点处为直线而非圆弧。
- 快速重复使用上一次参数：在命令行输入
CHAMFER或FILLET后，直接按回车,可默认使用上一次的参数设置。
相关问答FAQs
Q1：如何对两条平行直线进行倒角或圆角？
A：倒角命令不支持平行直线，会提示“距离无效”；圆角命令则可对平行直线自动生成半圆过渡，半径为两条直线距离的一半，两条平行直线间距为10，执行圆角命令后,系统会生成半径为5的半圆。
Q2：倒角或圆角时如何保留原直线不被修剪？
A：在执行命令后，输入 T（修剪），选择“不修剪”（N），再选择对象即可，此时仅生成倒角线或圆弧，原直线完整保留,适用于需要保留原始参考线的设计场景。
