CAD命令分类是计算机辅助设计（CAD）软件高效操作的核心基础，不同类型的命令对应着不同的设计流程和功能需求，掌握命令分类有助于用户快速定位工具、提升绘图效率，从功能属性和应用场景出发，CAD命令可分为绘图类、编辑类、标注类、视图控制类、图层管理类、文字与表格类、三维建模类、渲染与可视化类、工具与辅助类、打印输出类等十大类别，每一类命令又包含若干具体功能，共同支撑起从二维草图到三维模型、从设计构思到成果输出的完整工作流。

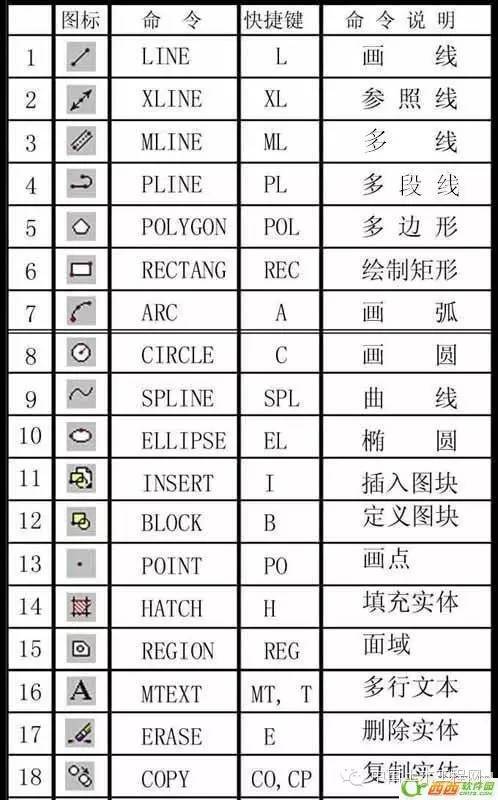

绘图类命令
绘图类命令是CAD中最基础、最常用的命令类型，用于直接生成图形元素，是构建设计模型的“砖瓦”，这类命令通常以“绘制”或“图形”为前缀，操作逻辑简单直观，用户通过输入参数或指定点即可创建几何对象。
- 直线类：包括
LINE（直线）、PLINE（多段线）、XLINE（构造线）、RAY（射线）等。LINE通过指定起点和终点绘制单一直线；PLINE可绘制由直线和圆弧组成的连续线段，并支持统一设置线宽，适合绘制轮廓线；XLINE和RAY则作为无限长的辅助线，用于定位或对齐。 - 曲线类：如
CIRCLE（圆）、ARC（圆弧）、ELLIPSE（椭圆）、SPLINE（样条曲线）等。CIRCLE可通过圆心半径、两点、三点等方式绘制；SPLINE通过拟合一系列点生成光滑曲线，常用于绘制不规则边界或地形线。 - 多边形类：包括
RECTANG（矩形）、POLYGON（正多边形）、BOUNDARY（边界）等。RECTANG可快速绘制带圆角或倒角的矩形；POLYGON支持通过内接圆、外切圆或边长绘制3-1024边的正多边形。 - 块与填充类：如
BLOCK（创建块）、INSERT（插入块）、HATCH（图案填充）。BLOCK将重复使用的图形定义为块，便于统一修改和调用；HATCH可在封闭区域内填充预设图案（如砖墙、混凝土），用于区分材料或区域。
编辑类命令
编辑类命令用于修改已绘制的图形，是优化设计细节、提升模型精度的关键，这类命令常与绘图类命令配合使用，通过修剪、延伸、阵列等操作实现复杂图形的构建。
- 对象修改：包括
ERASE（删除）、MOVE（移动）、COPY（复制）、ROTATE（旋转）、SCALE（缩放）等。ERASE可删除选中的对象；COPY支持单次或多次复制，并可通过“阵列”选项实现矩形/环形阵列复制。 - 对象变换：如
TRIM（修剪）、EXTEND（延伸）、BREAK（打断）、JOIN（合并）。TRIM以其他对象为剪切边，修剪掉超出部分；JOIN可将断开的直线、圆弧或样条曲线连接为单一对象。 - 对象阵列：
ARRAY（阵列）是核心命令，支持矩形阵列（设置行数、列数、间距）、环形阵列（指定中心点、项目数、填充角度）和路径阵列（沿指定路径均匀分布对象），极大提升重复图形的绘制效率。 - 倒角与圆角：
CHAMFER（倒角）和FILLET（圆角）用于在直线或圆弧间创建过渡。CHAMFER可设置距离或角度，生成斜角；FILLET通过指定半径生成圆角，常用于优化棱角或连接处。
标注类命令
标注类命令用于添加尺寸、文字、符号等注释信息，是设计图纸中不可或缺的部分，确保图形能够准确传达设计意图。
- 尺寸标注：包括
DIMLINEAR（线性标注）、DIMALIGNED（对齐标注）、DIMRADIUS（半径标注）、DIMDIAMETER（直径标注）、DIMANGULAR（角度标注）等，线性标注用于标注水平或垂直距离；对齐标注标注倾斜对象的实际长度；半径/直径标注标注圆或圆弧的尺寸；角度标注用于标注两条线间的夹角。 - 公差与引线：
TOLERANCE（形位公差）用于添加几何特征公差符号；QLEADER（快速引线）或MLEADER（多重引线）可创建带文字或箭头的引线，标注对象说明或注释。 - 文字标注：
MTEXT（多行文字）支持输入多段落文字，可设置字体、高度、对齐方式等，适合添加技术要求或标题；TEXT（单行文字）用于简短文字标注，每行独立编辑。
视图控制类命令
视图控制类命令用于调整图形的显示方式，帮助用户在不同视角下观察和编辑模型，尤其适用于复杂图纸或大型模型。
- 缩放与平移：
ZOOM（缩放）是核心命令，包含“实时缩放”（鼠标滚轮控制）、“窗口缩放”（框选区域放大）、“全部缩放”（显示绘图界限内所有对象）等选项；PAN（平移）用于移动视图，不改变显示比例，相当于“移动图纸”。 - 视图管理：
VIEW（命名视图）可保存常用视图（如局部放大图、不同角度的三维视图），方便快速切换；VIEWPORTS（视口）用于在模型空间中创建多个视口，同时显示不同视角的二维或三维视图。 - 三维视图控制：
VPOINT（视点）设置三维观察方向；3DORBIT（动态观察）通过鼠标拖拽旋转三维模型；PLAN（平面视图）快速切换到当前坐标系的平面视图（如俯视图、前视图）。
图层管理类命令
图层管理类命令用于组织和控制图形对象，通过将不同类型的对象分配到不同图层，实现分类显示、编辑和打印，是复杂图纸高效管理的关键。
- 图层创建与控制：
LAYER（图层特性管理器）是核心工具，可创建新图层，设置图层名称、颜色、线型、线宽、开关（显示/隐藏）、冻结（不可编辑）、锁定（不可修改）等属性，将“墙体”“门窗”“家具”分别置于不同图层，可单独控制各要素的显示。 - 图层状态管理：
LAYERSTATE（图层状态管理器）可保存当前图层设置（如开关、冻结状态），并在需要时恢复，便于在不同设计阶段快速切换图层显示模式。
文字与表格类命令
文字与表格类命令用于添加文本信息和数据表格，常用于图纸标题、技术说明、材料清单等场景。
- 文字编辑：除
MTEXT和TEXT外，DDEDIT（文字编辑）可修改已添加的文字内容；STYLE（文字样式）用于设置默认字体、效果（如颠倒、反向），确保文字风格统一。 - 表格创建：
TABLE（表格）可插入行列自定义的表格，支持合并单元格、设置边框样式、输入数据，常用于绘制门窗表、图纸目录等；DATAEXTRACTION（数据提取）可从图形中提取对象属性（如块名称、坐标）并生成表格。
三维建模类命令
三维建模类命令用于创建三维实体模型，是CAD从二维设计向三维设计进阶的核心功能，广泛应用于机械、建筑、工业设计等领域。
- 实体创建：
BOX（长方体）、CYLINDER（圆柱体）、CONE（圆锥体）、SPHERE（球体）、EXTRUDE（拉伸）、REVOLVE（旋转）等。EXTRUDE可将二维封闭截面沿路径或高度拉伸为三维实体；REVOLVE通过旋转二维截面生成回转体（如轴、盘类零件）。 - 实体编辑：
UNION（并集）、SUBTRACT（差集）、INTERSECT（交集）是布尔运算命令，用于合并、剪切或求交多个实体；FILLETEDGE（边圆角）、CHAMFEREDGE（边倒角）对实体棱角进行修饰；SLICE（剖切）用平面切割实体，生成截面或分割模型。
渲染与可视化类命令
渲染与可视化类命令用于提升三维模型的真实感，通过添加材质、灯光、背景等效果，生成接近照片的图像，常用于方案展示和效果汇报。
- 材质与贴图：
MATERIALS（材质浏览器）可添加或编辑材质（如金属、木材、玻璃），并赋予模型表面；MAPPING（贴图）调整贴图坐标，使纹理贴合模型表面。 - 灯光与相机：
POINTLIGHT（点光源）、SPOTLIGHT（聚光灯）、DISTANTLIGHT（平行光）用于模拟不同光源效果；CAMERA（相机）创建虚拟相机，设置焦距、视野，生成透视图或效果图。 - 渲染设置：
RENDER（渲染）是核心命令，支持“渲染”“面渲染”“概念”等模式，可设置输出分辨率、渲染质量，最终生成逼真的图像。
工具与辅助类命令
工具与辅助类命令用于优化绘图环境、提升操作精度，是高效绘图的“隐形助手”。

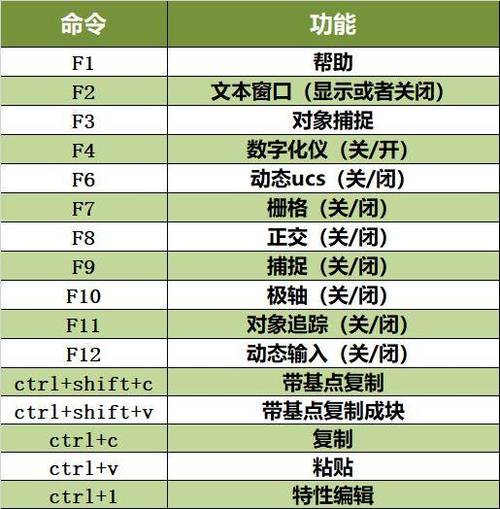

- 辅助绘图工具：
OSNAP（对象捕捉）可捕捉端点、中点、圆心等关键点，确保绘图精度；GRID（栅格）显示均匀分布的点阵，作为绘图参考；ORTHO（正交模式）限制光标在水平或垂直方向移动，便于绘制直线。 - 查询工具：
DIST（距离）测量两点间距离；AREA（面积）计算封闭区域面积；LIST（列表）显示对象的详细属性（如图层、线型、坐标）。 - 自定义工具：
OPTIONS（选项）可设置CAD界面、文件保存路径、默认绘图单位等参数；CUI（自定义用户界面）允许用户修改工具栏、命令快捷键，打造个性化操作环境。
打印输出类命令
打印输出类命令用于将设计图纸输出为物理图纸或电子文件，是设计成果交付的最后环节。
- 页面设置：
PAGESETUP（页面设置）可配置打印设备、纸张尺寸、打印比例、打印方向（横向/纵向），并设置打印区域（如图形界限、窗口）。 - 打印控制：
PLOT（打印）执行打印操作，支持预览打印效果；EXPORT（输出）可将图纸导出为PDF、JPEG、DWG等格式，便于共享或跨软件使用。
相关问答FAQs
Q1：如何快速区分CAD中绘图类命令和编辑类命令的功能？
A1：绘图类命令主要用于“从无到有”创建图形对象，如LINE（直线）、CIRCLE（圆）等，操作后会增加新的图形元素；编辑类命令主要用于“从有到优”修改已有图形，如TRIM（修剪）、COPY（复制）等，操作后不会增加新对象，而是改变现有对象的形状、位置或属性，绘图类是“画”，编辑类是“改”，两者在设计流程中先后衔接，共同完成图形构建。
Q2：图层管理类命令中“冻结”和“锁定”图层有何区别？
A2：“冻结”和“锁定”都是图层控制命令，但功能不同：冻结图层（FREEZE）会完全隐藏图层中的对象，且不参与重生成（REGEN）操作，可显著提升复杂图纸的显示速度，但无法对该图层进行任何编辑；锁定图层（LOCK）仅锁定对象，图层仍显示，用户可查看该图层对象，但无法选择或修改（除非解锁），简言之，冻结是“隐藏+禁用”，锁定是“可见+禁改”，前者更适合提升性能,后者适合参考已有图形但不误操作。
