cad线段连接命令有哪些?

在CAD绘图过程中,线段连接是基础且高频的操作,无论是绘制连续的轮廓、闭合图形,还是优化图形结构,都离不开高效的线段连接命令,CAD软件(以AutoCAD为例)提供了多种连接命令,每种命令的适用场景和操作方式各有不同,掌握这些命令的用法能显著提升绘图效率,以下将详细介绍常用的线段连接命令,包括其功能、操作步骤、适用范围及注意事项。

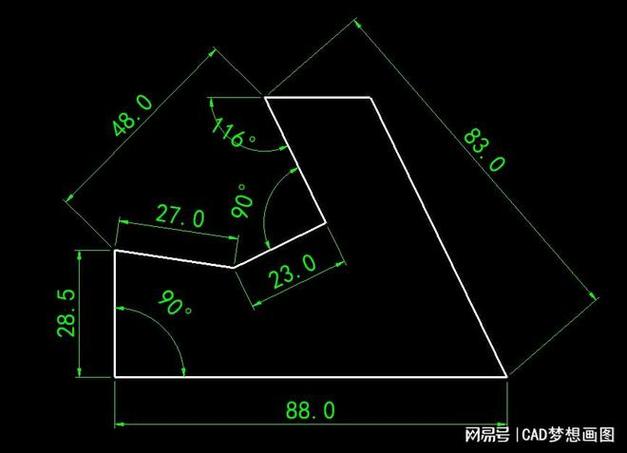

cad线段连接命令有哪些?-图1
(图片来源网络,侵删)

常用线段连接命令详解

FILLET(圆角)命令

功能:通过指定半径的圆弧连接两条线段(直线、多段线、圆弧等),或对两条不平行的线段进行圆角处理,也可对相交线段进行修剪或延伸。
操作步骤

  • 执行命令:输入FILLET或点击“修改”工具栏中的圆角图标。
  • 设置半径:输入R(半径),指定圆角半径值(若半径为0,可使两条非平行线段相交于一点)。
  • 选择对象:依次选择需要连接的两条线段。
    适用场景
  • 对机械零件的锐边进行倒圆角处理,提高结构安全性;
  • 绘制室内设计中的圆角门窗、家具轮廓;
  • 连接两条不平行的线段,使其通过圆弧平滑过渡。
    注意事项
  • 若圆角半径过大,可能导致线段无法连接,软件会提示“半径太大”;
  • 对平行线段使用圆角命令时,系统会自动绘制半圆连接两条线段,无需指定半径。

CHAMFER(倒角)命令

功能:通过指定距离或角度,在两条线段之间创建倒角,通常用于机械加工中的直角过渡。
操作步骤

  • 执行命令:输入CHAMFER或点击“修改”工具栏中的倒角图标。
  • 设置参数:
    • 距离模式:输入D(距离),分别指定第一条线段和第二条线段的倒角距离;
    • 角度模式:输入A(角度),指定第一条线段的倒角距离和角度。
  • 选择对象:依次选择需要倒角的两条线段。
    适用场景
  • 机械零件中去除毛刺,如轴类零件的端面倒角;
  • 建筑图纸中墙体的直角连接处理;
  • 绘制具有特定角度要求的斜边结构。
    注意事项
  • 倒角距离需根据设计要求合理设置,过大或过小可能影响图形美观;
  • 若两条线段相交或距离不足,倒角命令可能无法生成有效结果。

EXTEND(延伸)命令

功能:将线段、多段线等对象延伸至指定的边界对象(如直线、圆弧、 polyline等)上,实现“连接”效果。
操作步骤

  • 执行命令:输入EXTEND或点击“修改”工具栏中的延伸图标。
  • 选择边界对象:选择作为延伸目标的线段或图形(可多选);
  • 选择要延伸的对象:点击需要延伸的线段,直至其与边界相交。
    适用场景
  • 修正未闭合的图形,如将两条未相交的直线延伸至闭合;
  • 完善不完整的轮廓,如延伸墙体线至门窗边界;
  • 连接被中断的线段,如修剪后剩余的线段需延伸至其他对象。
    注意事项
  • 边界对象必须与延伸对象有潜在的交点,否则无法延伸;
  • 按住Shift键可切换为修剪模式,快速删除超出边界的部分。

TRIM(修剪)命令

功能:以某些对象为修剪边界,删除其他对象超出边界的部分,通过“修剪”实现线段的精准连接。
操作步骤

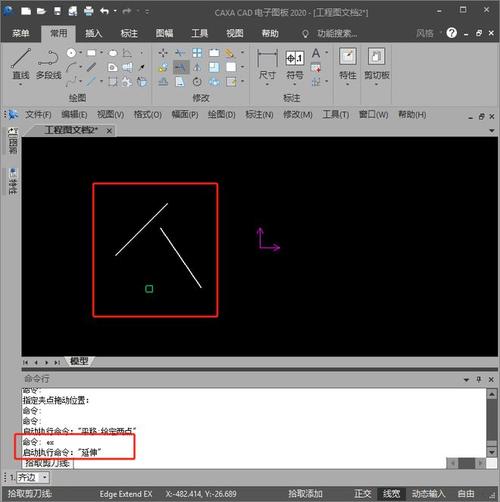

cad线段连接命令有哪些?-图2
(图片来源网络,侵删)
  • 执行命令:输入TRIM或点击“修改”工具栏中的修剪图标。
  • 选择剪切边:选择作为修剪边界的线段(可多选);
  • 选择要修剪的对象:点击需要删除的线段部分。
    适用场景
  • 删除线段的多余部分,如两条相交直线中需要保留的“T”形连接;
  • 修剪图形中的多余线条,如窗框中的冗余线段;
  • 与延伸命令配合使用,优化图形结构。
    注意事项
  • 修剪边界必须与待修剪对象相交,否则无法修剪;
  • 全选所有对象作为边界(Enter键确认)可快速修剪任意线段。

JOIN(合并)命令

功能:将多个独立的线段、圆弧或多段线合并为一个整体对象,实现“无缝连接”。
操作步骤

  • 执行命令:输入JOIN或点击“修改”工具栏中的合并图标。
  • 选择源对象:选择第一条线段作为合并基准;
  • 选择要合并的对象:依次选择其他需要合并的线段(需与源对象共线或首尾相连)。
    适用场景
  • 将多条首尾相连的直线合并为一条多段线,便于整体编辑;
  • 连接断开的圆弧或椭圆弧,形成完整的圆或椭圆;
  • 优化复杂图形的线段数量,减少对象冗余。
    注意事项
  • 待合并的线段必须在同一平面内,且端点需精确重合;
  • 合并后的对象类型取决于源对象(如直线合并后仍为多段线)。

命令适用场景对比表

命令名称 核心功能 适用场景举例 优势 局限性
FILLET 圆弧连接两条线段 机械倒圆角、室内圆角门窗 实现平滑过渡,视觉效果好 仅适用于圆角连接,无法处理直角
CHAMFER 直线倒角连接两条线段 机械零件端面倒角、墙体直角连接 满足直角过渡需求,参数灵活 仅适用于倒角连接,无法处理圆弧
EXTEND 延伸线段至边界对象 闭合未相交图形、完善轮廓线 快速连接未闭合线段 需存在有效边界对象
TRIM 修剪线段多余部分 删除相交线段的冗余部分 精准控制线段长度 需与边界对象相交
JOIN 合并多个线段为一个整体 优化线段数量、连接断开对象 减少对象数量,便于整体编辑 要求解端点重合,共线

操作技巧与注意事项

  1. 对象选择技巧:使用“栏选”(F)或“窗交”(C)方式可快速选择多个线段,提高操作效率。
  2. 参数设置:圆角半径、倒角距离等参数需根据设计规范设置,避免过大或过小导致图形异常。
  3. 命令组合使用:先用EXTEND延伸线段,再用TRIM修剪多余部分,可完成复杂的线段连接。
  4. 图层管理:连接前建议将线段置于同一图层,避免因图层差异导致操作失败。

相关问答FAQs

Q1:为什么使用FILLET命令时提示“半径太大”?
A:当两条线段之间的距离小于指定的圆角半径时,系统无法生成圆角连接,因此提示“半径太大”,解决方法是减小圆角半径,或使用EXTEND命令先将线段延伸后再进行圆角处理。

Q2:JOIN命令无法合并线段的可能原因有哪些?
A:主要原因包括:① 待合并的线段未共线或端点未精确重合;② 线段之间存在间隙;③ 线段位于不同的图层或坐标系中,需检查线段的位置关系和图层设置,确保满足合并条件。
