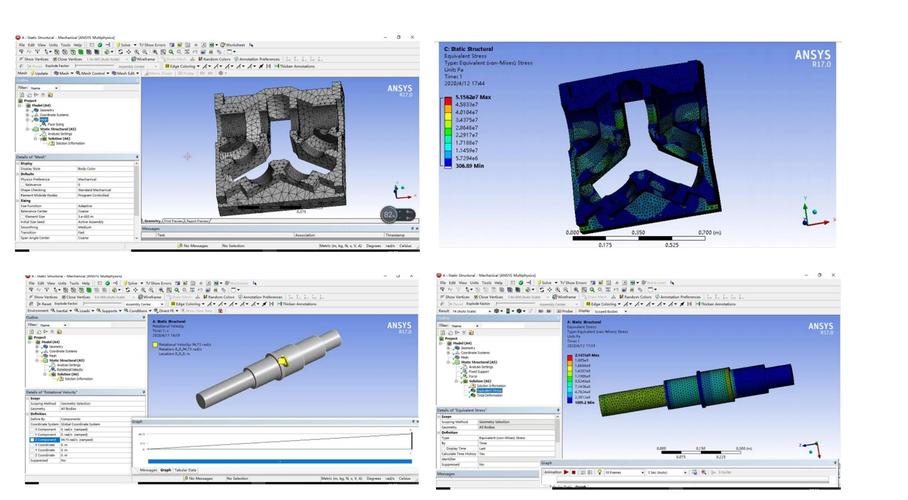

在ANSYS有限元分析中，E命令是定义单元的关键命令之一，主要用于直接创建单元或通过关键点、节点等几何实体生成单元，该命令通常在PREP7处理器中使用，适用于梁、杆、壳、实体等多种单元类型，其核心功能是将离散的几何模型转化为有限元分析的数学模型，E命令的基本语法为E, I, J, K, L, M, N, O, P，其中I、J、K等为节点编号，具体数量取决于单元类型，二维梁单元（如BEAM188）需要至少两个节点，而三维实体单元（如SOLID185）则需要八个节点，通过指定节点编号，E命令将自动建立单元与节点之间的连接关系，并生成单元的刚度矩阵、质量矩阵等属性。
E命令的使用需注意节点编号的正确性，错误的节点顺序可能导致单元扭曲或计算结果失真，在壳单元中，节点的排列顺序需遵循右手定则，以确保单元法向量的正确性，E命令生成的单元默认继承材料的实常数（如截面尺寸）和材料属性（如弹性模量），因此在使用前需预先定义这些参数，对于复杂模型，E命令可结合循环或参数化设计语言（如*DO循环）批量生成单元，提高建模效率，通过循环读取节点坐标文件并依次创建单元,可快速构建规则网格结构。
E命令的局限性在于仅支持通过节点直接生成单元，若需通过关键点或线生成单元，需结合LSTRAT、LATT等命令间接实现，先通过关键点生成线，再通过LATT命令分配属性，最后用LMESH命令沿线划分单元，E命令生成的单元无法直接修改形状，若需调整网格密度或质量，需使用ESIZE、LESIZE等命令预先设置网格控制参数，对于已存在的单元，可通过EDELE命令删除,或EMODIFY命令修改节点连接关系。
以下是E命令在不同单元类型中的典型应用示例：
| 单元类型 | 节点数量 | 命令示例 | 说明 |
|---|---|---|---|
| LINK180（杆单元） | 2 | E, 1, 2 |
连接节点1和2生成杆单元 |
| BEAM188（梁单元） | 2+ | E, 1, 2, 3 |
节点1、2为主节点，3为方向节点 |
| SHELL181（壳单元） | 4 | E, 1, 2, 3, 4 |
按顺时针或逆时针顺序指定四个节点 |
| SOLID185（实体单元） | 8 | E, 1, 2, 3, 4, 5, 6, 7, 8 |
定义六面体单元的八个节点 |
在实际应用中，E命令常与节点生成命令（如N）配合使用，首先在关键点处创建节点，再通过E命令将这些节点连接成单元，对于对称模型，可利用镜像命令（如NSYM、ESYM）复制节点和单元，减少重复操作，E命令生成的单元可通过ELIST命令列表显示，或用EPLOT命令在图形界面中可视化,便于检查模型拓扑关系。
需要注意的是，E命令生成的单元默认为自由网格，若需映射网格或扫掠网格，需使用MSHAPE、MSHKEY等命令设置网格类型，对于非线性分析，E命令生成的单元需开启大变形选项（NLGEOM,ON），并选择合适的单元公式（如ELFORM），在热分析中，E命令需结合单元类型（如SOLID70）和材料导热系数定义热传导路径。
相关问答FAQs
Q1: E命令与LMESH命令有何区别？
A1: E命令是通过指定节点编号直接创建单元，适用于手动构建简单模型或批量生成规则单元；LMESH命令则是沿着已定义的线自动划分单元，适用于几何模型的网格划分，且可结合网格控制参数（如LESIZE）调整单元密度，LMESH通常用于自动化建模，而E命令更灵活但需手动指定节点。
Q2: 使用E命令时如何避免单元扭曲？
A2: 为避免单元扭曲，需确保节点顺序符合单元类型的要求（如壳单元的右手定则），并检查节点坐标的合理性，可通过PREP7处理器中的/PNUM命令显示节点编号，或使用/PSYMB命令显示单元法向向量，合理设置网格尺寸（ESIZE）和单元形状（MSHAPE）也能有效减少扭曲风险，对于复杂模型,建议先划分规则网格再逐步细化。
