在CAD软件中,面积调整是工程设计中常见的操作，无论是建筑平面布局、室内设计还是土地规划，都可能需要根据实际需求修改图形的面积，CAD提供了多种命令和工具来实现面积调整，这些方法灵活且高效，能够满足不同场景下的需求，本文将详细介绍CAD中调整面积的核心命令、操作步骤及注意事项，帮助用户掌握这一实用技能。

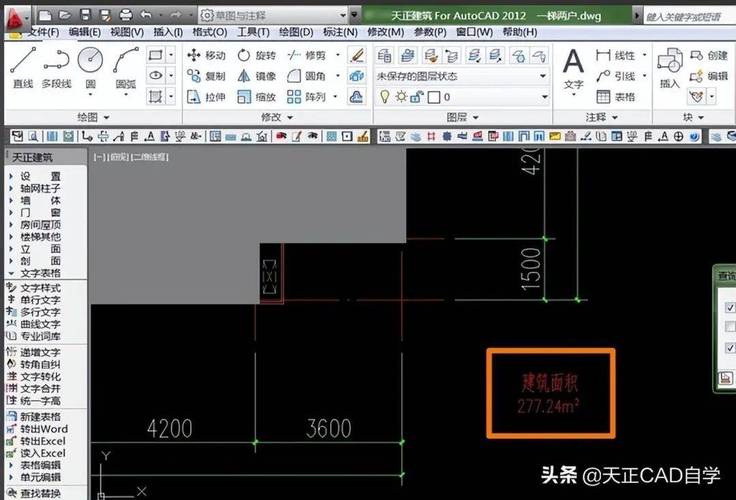

（图片来源网络，侵删）
面积调整的核心思路
在CAD中调整面积,本质上是通过对图形的几何参数（如长度、宽度、边数等）进行修改，从而改变图形的面积大小，常见的调整方式包括直接拉伸图形、使用比例缩放、通过编辑顶点变形，或利用布尔运算（如合并、修剪）重新组合图形，具体选择哪种方法，取决于图形的类型（如矩形、多边形、不规则曲线）和调整的精度要求。
常用面积调整命令及操作方法
STRETCH（拉伸）命令
- 适用场景：适用于局部调整图形的尺寸，例如将矩形的某一边拉长或缩短，从而改变面积。
- 操作步骤：
- 输入命令
STRETCH，按回车键。 - 使用交叉窗口（Crossing Window）选择需要拉伸的部分，确保包含要修改的顶点或边。
- 指定基点（通常选择固定位置的点，如角点）。
- 指定拉伸的目标点或输入位移值（如输入
@100,0表示沿X轴拉伸100单位）。
- 输入命令
- 示例：调整一个长5米、宽3米的矩形，使其面积变为20平方米，可通过将一边拉伸至4米（5×4=20）实现。
SCALE（比例缩放）命令
- 适用场景：需要对整个图形进行等比例缩放时使用，例如将一个地块按比例放大或缩小。
- 操作步骤：
- 输入命令
SCALE，选择目标图形，按回车键。 - 指定缩放的基点（通常选择图形的中心或角点）。
- 输入比例因子（如输入
2表示放大两倍，输入5表示缩小一半）。
- 高级技巧：若需精确调整面积，可先计算比例因子，原面积为A，目标面积为B，比例因子应为
√(B/A)（仅适用于等比例缩放）。
- 输入命令
- 限制：等比例缩放会保持图形的长宽比，若需非等比例调整，需结合其他命令。
EDITPOLY（编辑多段线）命令
- 适用场景：适用于不规则多边形或由多段线组成的图形，通过添加、删除或移动顶点调整面积。
- 操作步骤：
- 输入命令
EDITPOLY（或直接双击多段线），进入编辑模式。 - 选择顶点（Vertex）选项，通过捕捉功能移动顶点位置。
- 使用宽度（Width）选项调整边的粗细（不影响面积），或使用拟合（Fit）选项平滑曲线。
- 输入命令
- 优势：可精确控制每个顶点的位置，适合复杂图形的微调。
AREA命令与夹点编辑
- 适用场景：需实时查看调整后的面积时，可结合
AREA命令和夹点编辑功能。 - 操作步骤：
- 输入命令
AREA，选择对象（Object）或按顺序点选边界，记录原面积。 - 选中图形,显示夹点（蓝色小方点）。
- 拖动需要调整的夹点,移动过程中
AREA命令会实时更新面积值。
- 输入命令
- 注意：夹点编辑适用于简单图形，复杂图形可能需结合其他命令。
布尔运算（UNION、SUBTRACT、INTERSECT）
- 适用场景：通过合并或修剪多个图形调整总面积，例如将两个矩形合并为一个整体，或从大矩形中减去小矩形。
- 操作步骤：
- 输入命令
UNION（合并）或SUBTRACT（减去），选择目标对象。 - 根据提示选择要合并或减去的图形。
- 输入命令
- 示例：一个10平方米的矩形减去一个2平方米的圆形，剩余面积为8平方米。
不同图形类型的调整策略
| 图形类型 | 推荐命令 | 注意事项 |
|---|---|---|
| 矩形/正方形 | STRETCH、SCALE | 直接拉伸边或缩放整个图形，保持直角特性。 |
| 圆形/椭圆 | SCALE | 输入半径比例因子调整面积（面积比例=半径比例²）。 |
| 多边形（不规则） | EDITPOLY、夹点编辑 | 逐个调整顶点，避免图形自交。 |
| 由多段线组成的复合图形 | EDITPOLY、布尔运算 | 确保多段线闭合，否则无法计算面积。 |
注意事项
- 单位统一：调整前检查图形的单位（毫米、米等），避免因单位错误导致面积计算偏差。
- 闭合图形：
AREA命令和布尔运算要求数据图形闭合，可通过BOUNDARY命令快速创建闭合多段线。 - 精度控制：高精度调整时，建议开启对象捕捉（OSNAP）和动态输入（DYN），避免手动输入误差。
- 备份图形：复杂调整前保存副本，防止误操作导致数据丢失。
相关问答FAQs
Q1：如何将一个不规则多边形的面积精确调整为指定值？
A1：可通过以下步骤实现：
- 使用
AREA命令查询原面积（记为A1）。 - 计算缩放比例因子：
比例因子=√(目标面积/A1)。 - 输入命令
SCALE，选择多边形，指定基点后输入比例因子。 - 再次用
AREA命令验证面积是否达标，若偏差较大，可微调比例因子重复操作。
Q2：调整面积后，如何保持图形与周围对象的相对位置不变？
A2：可通过以下方法固定位置：
- 使用
STRETCH命令时，将基点选择为图形中与周围对象固定的点（如公共角点）。 - 调整后,用
ALIGN命令对齐图形，确保其与参考对象的相对位置不变。 - 对于复杂布局,可先将图形分解为多个部分，局部调整后再重新组合。

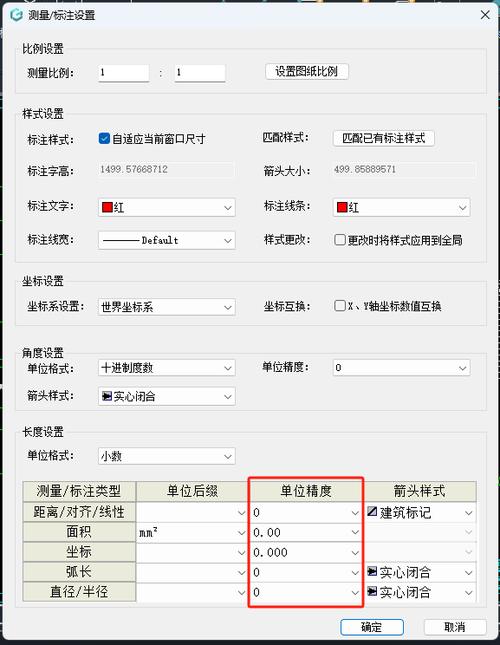

（图片来源网络，侵删）
