在CAD软件中，块命令（BLOCK）是一项核心功能，它允许用户将多个对象组合成一个单一对象，从而提高绘图效率、简化编辑操作并优化文件管理，通过合理使用块命令，用户可以快速调用常用图形、减少重复劳动，并确保设计的一致性，以下将从块的创建、插入、编辑、管理及高级应用等方面详细阐述CAD中块命令的使用方法。

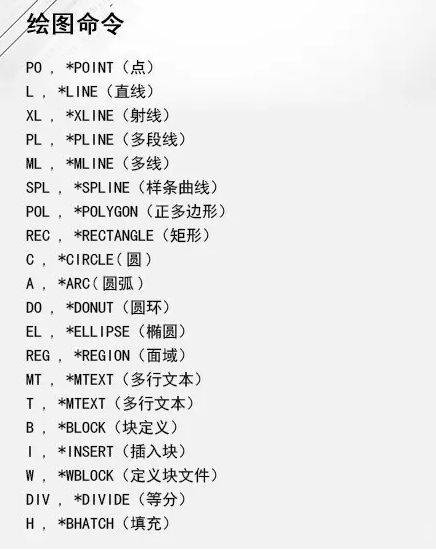

（图片来源网络，侵删）
块的创建与定义
创建块是使用块命令的第一步,用户可以通过以下步骤操作：
- 绘制基础图形：首先在绘图区域绘制需要定义为块的图形对象，例如机械零件、建筑构件或家具符号，确保图形的位置和比例符合实际需求,因为块定义后将作为一个整体对象处理。
- 执行块定义命令：在命令行输入
BLOCK（或点击“块定义”按钮），打开“块定义”对话框，在“名称”栏中输入块的名称，建议使用具有描述性的名称以便管理，如“螺栓-M10×50”。 - 指定基点：基点是插入块时的参考点，通常选择图形的特征点，如中心点、交点或端点，点击“拾取点”按钮,在绘图区选择基点位置。
- 选择对象：点击“选择对象”按钮，框选需要包含在块中的所有图形对象，若勾选“删除”选项，定义块后原始图形将被删除；若勾选“转换为块”,则原始图形将直接转换为块对象。
- 设置参数：在“块定义”对话框中，可设置块的单位、注释、图层等属性，将块单位设置为“毫米”可确保在不同比例的图纸中保持尺寸一致性，完成设置后点击“确定”,块即创建成功。
块的插入与调用
创建块后，用户可通过INSERT命令将其插入到当前图形中：
- 执行插入命令：输入
INSERT或点击“插入块”按钮，打开“插入”对话框，在“名称”下拉列表中选择已定义的块，或点击“浏览”加载外部块文件（.dwg格式）。 - 设置插入参数：在“插入”对话框中，可指定块的插入点、缩放比例和旋转角度，若勾选“在屏幕上指定”，则可在绘图区直接点击确定位置；若勾选“统一比例”,则块将按统一比例缩放。
- 动态调整：插入块后，可通过夹点编辑调整其位置、大小和旋转角度，双击块对象还可打开“块编辑器”,对块内部图形进行修改。
块的编辑与修改
块的编辑分为两种情况：修改单个块实例和编辑块定义。
- 编辑单个块实例：使用

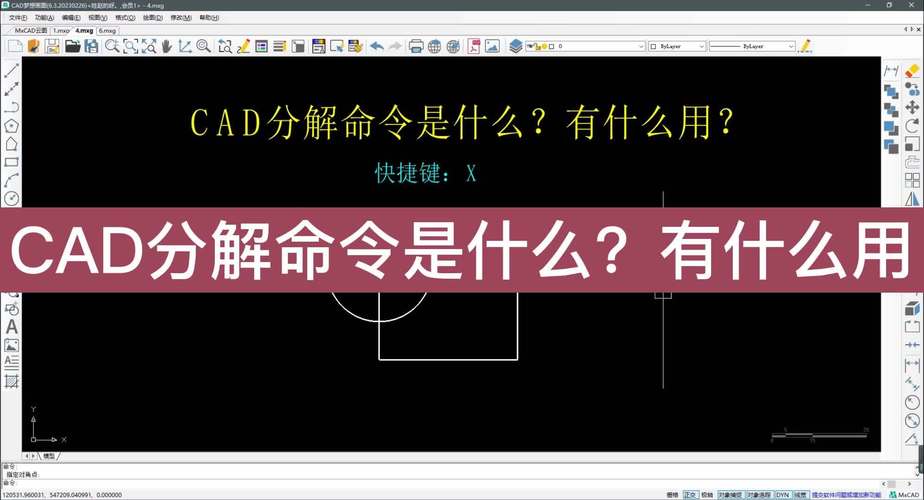

EXPLODE命令可将块分解为独立对象，进行修改后重新定义为块，但此方法会破坏块的统一性,建议仅对临时修改使用。 - 编辑块定义：输入
BLOCKEDIT或右键点击块选择“块编辑器”，进入块编辑环境，在此环境下可添加、删除或修改图形对象，修改后保存并关闭编辑器，所有块实例将自动更新，使用REFEDIT命令可参考编辑块,在不影响其他实例的情况下修改特定块。
块的属性与数据管理
块属性（Attribute）是块中的文本信息，可存储如零件编号、价格等数据,定义属性步骤如下：

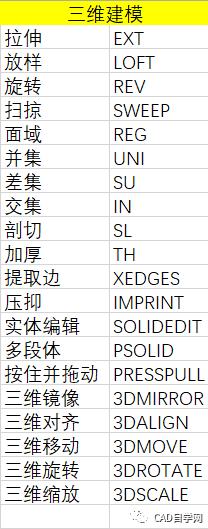

（图片来源网络，侵删）
- 定义属性：输入
ATTDEF命令，打开“属性定义”对话框，设置属性标记（如“PRICE”）、提示信息（如“输入价格”）、默认值及文字样式。 - 创建带属性的块：在定义块时，将属性对象与其他图形一同选中,块将包含属性信息。
- 编辑属性：插入块后，可通过
ATTEDIT命令修改属性值，或双击块打开“增强属性编辑器”进行批量调整。
块的管理与高级应用
- 块库与设计中心：通过“设计中心”（ADCENTER）命令，用户可浏览和管理图形中的块，或将其他文件的块拖拽到当前图纸中,实现资源共享。
- 动态块：使用
BLOCKAUTHOR工具创建动态块，可添加参数（如线性、旋转）和动作（如拉伸、移动），使块在插入后通过夹点交互调整形态,例如可调整长度的门窗块。 - 外部参照（XREF）：对于大型项目，可将图形作为外部参照插入，而非直接定义为块,以便在多个文件中共享最新设计内容。
块使用注意事项
- 命名规范：块名称应简洁明了，避免使用特殊字符，建议采用“类别-名称”格式（如“FIRMEET”表示防火门）。
- 图层管理：块中的对象继承当前图层的属性，若需固定颜色或线型,应在定义块前将对象置于特定图层。
- 文件大小优化：复杂块会增大文件体积，可通过清理无用块（
PURGE命令）或简化图形来优化性能。
相关问答FAQs
Q1: 如何将多个块合并为一个块？
A1: 可使用BLOCK命令重新定义块：先将多个块分解（EXPLODE），然后将其与其他图形组合，执行BLOCK命令并输入新名称，选择所有对象后重新定义，若需合并不同块，可先将它们分解,再组合成新块。
Q2: 动态块无法调整大小，可能的原因是什么？
A2: 常见原因包括：1. 未添加拉伸参数或动作；2. 参数与动作的关联设置错误；3. 块定义时未启用“允许分解”选项，需进入块编辑器，检查参数和动作的绑定状态,确保夹点可见且功能正常。
