在Maya的三维建模流程中，补面是一项核心操作，尤其在处理复杂有机模型或修复模型破损时不可或缺，Maya提供了多种补面命令，每种命令都有其特定的适用场景和技术原理，熟练掌握这些命令能显著提升建模效率与模型质量，以下将详细解析Maya中常用的补面命令，包括其功能、操作步骤及注意事项。

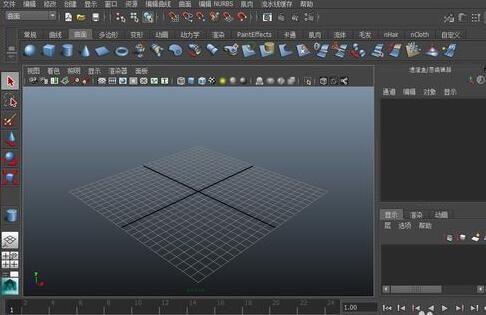

基础补面命令解析
Fill Hole（填充孔洞）
这是最基础的补面工具，主要用于封闭模型表面的孔洞，操作时，用户需先选中孔洞的边界边（或直接点击孔洞内部），执行Mesh > Fill Hole命令，Maya会自动生成一个N边面填充孔洞，并支持通过通道盒调整补面的细分段数（如Divisions），以控制补面的平滑度。
- 适用场景：快速封闭模型中的四边形或三角形孔洞，如角色服装破损、道具裂缝等。
- 注意事项：若孔洞边界边数量过多（超过四边），补面后可能产生扭曲，需配合Edit Mesh > Insert Edge Loop Loop添加边线进行优化；对于非平面孔洞，建议先使用Mesh > Cleanup Tool清理边界拓扑，确保边线整齐。
Append to Polygon Tool（追加多边形工具）
该工具允许用户从现有模型的边界边延伸出新的多边形面，常用于模型细节的扩展，操作时，先激活Append to Polygon Tool，然后点击目标边界边，再依次点击新顶点的位置，Maya会自动生成连接面。
- 适用场景：延长模型分支（如动物的角、角色的尾巴）、增加细节结构（如服装褶皱的延伸）。
- 技巧：按住Shift键可连续绘制多个边；启用“Relative First”选项可使新边与原边保持相对角度，避免扭曲。
Bridge（桥接）
桥接用于在两个独立的边界环或边之间生成连接面，是创建连续结构的核心工具，执行Mesh > Bridge，依次选择两个边界环，通过通道盒可调整桥接的分段数（Divisions）、扭曲度（Twist）及平滑度（Smoothness）。
- 适用场景：连接模型的两个部分（如角色的四肢与躯干）、创建管道结构、修复分割后的模型。
- 高级应用：结合Multi-Cut工具在桥接前添加边线，可控制桥接面的形状；若桥接的两个边界环顶点数不一致，需先使用Edit Mesh > Merge Vertex或Collapse工具对齐顶点数。
高级补面与优化工具
Merge（合并）与Merge Vertex（合并顶点）
合并工具主要用于拓扑清理，通过将距离较近的顶点、边或面合并为单一元素，消除冗余结构，执行Edit Mesh > Merge，设置合并阈值（Threshold），框选需合并的元素即可。
- 适用场景：清理模型中的多余顶点（如镜像后的接缝处）、简化过于密集的拓扑、修复破面（通过合并边界顶点封闭孔洞）。
- 注意：合并阈值需根据模型单位设置，避免误合并距离较远的顶点；合并后需检查法线方向（Normals），使用Flip Reverse Normal纠正法线错误。
Append Polygon Tool（追加多边形工具，扩展版）
与基础Append to Polygon Tool不同，该工具支持从顶点、边或面开始创建复杂多边形，可实时调整新边的长度与角度，操作时，激活工具后点击起始元素，通过拖拽控制点定义新边的形状，右键确认完成。
- 适用场景：创建非线性的细节结构（如龙的鳞片褶皱）、手动修复复杂拓扑破损。
- 技巧：结合“Snap to Grid”或“Snap to Curve”可精确控制新顶点位置；使用“Insert Edge Loop”在追加过程中插入边线，可快速增加细分。
Smooth（平滑）与Average Vertices（平均顶点）
平滑工具通过细分模型并调整顶点位置，使表面更加平滑，常用于补面后的细节优化，执行Mesh > Smooth，可设置迭代次数（Iterations）及平滑强度（Continuity），Average Vertices则仅平均顶点位置，不增加细分，适用于快速调整拓扑均匀度。
- 适用场景：优化补面后的硬接缝（如Fill Hole产生的平面）、模拟有机模型的自然过渡（如角色肌肉曲面）。
- 注意：过度平滑会导致模型细节丢失，需配合Crease Tool（硬边工具）保护关键结构，或使用Modify > Convert > Subdiv to Polygon将细分曲面转换为多边形曲面进行精细调整。
补面流程中的常见问题与解决方案
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 补面后产生扭曲或褶皱 | 孔洞边界边数量不均或非平面 | 使用Multi-Cut工具添加边线对齐顶点数；先执行Mesh > Flatten Face使边界共面 |
| 桥接后出现破面或法线错误 | 边界环顶点数未对齐或法线方向相反 | 使用Merge Vertex对齐顶点；执行Normals > Reverse确保法线统一指向外侧 |
| 合并顶点后模型面消失 | 合并阈值过大或顶点重复合并 | 降低合并阈值；合并前使用Select > Select Edge Loop检查边界边是否闭合 |
| 平滑工具破坏模型细节 | 未设置Crease硬边或迭代次数过高 | 使用Crease Tool为关键边添加硬边；降低平滑迭代次数，手动调整细节区域 |
相关问答FAQs
Q1：为什么使用Fill Hole填充孔洞后，补面区域出现黑色闪烁？
A：黑色闪烁通常是由于补面区域的法线方向错误导致的，解决方法：选中补面区域，执行Edit Mesh > Faces > Flip Reverse Normal，将法线方向调整为与其他区域一致；若问题依旧，可尝试使用Normals > Set to Face Normal统一法线方向，检查模型是否存在非流形几何体（Non-manifold Geometry），可通过Mesh > Cleanup Tool中的“Non-manifold Geometry”选项清理无效拓扑。
Q2：桥接两个边界环时，如何避免生成的连接面产生扭曲？
A：桥接扭曲主要由两个边界环的顶点数不匹配或起始角度不一致导致，解决方案：① 使用Edit Mesh > Multi-Cut工具在顶点数较少的边界环上添加边线，确保两个边界环的顶点数相同；② 桥接前，先选中两个边界环，执行Edit Mesh > Align Tool，将起始顶点对齐（如将边界环的“前”顶点与“前”顶点对齐）；③ 在Bridge命令的通道盒中，降低“Smoothness”值或增加“Divisions”分段数，通过手动调整控制点优化形状，对于复杂桥接，还可先使用Curve工具绘制路径，通过Extrude Along Curve生成引导结构,再进行桥接。
