在CAD绘图过程中，比例因子是一个至关重要的参数，它直接影响图形的尺寸精度、打印输出效果以及与其他图纸的兼容性，为了提高绘图效率，CAD软件提供了多种设置比例因子的快捷命令和操作方法，熟练掌握这些技巧能够显著提升工作效率，本文将详细介绍CAD比例因子的相关概念、快捷命令的使用方法、不同场景下的应用技巧,以及常见问题的解决方案。
比例因子是指图形中实际尺寸与绘图尺寸之间的比值，当绘制1:100的图形时，比例因子为100，即绘图中的1个单位代表实际的100个单位（如毫米或米），正确设置比例因子是确保图形准确性的基础，尤其在建筑、机械、工程等领域，微小的比例误差都可能导致严重的后果，CAD软件中，比例因子的设置通常与视图比例、打印比例、标注比例等关联,需要根据绘图需求灵活调整。

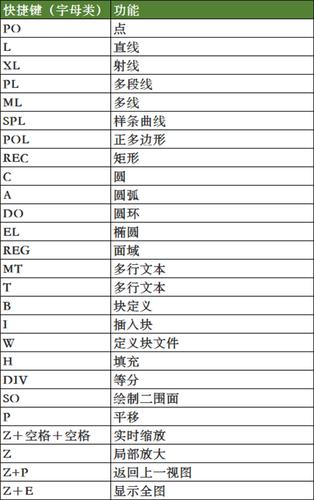

在CAD中，设置比例因子的快捷命令主要围绕“比例”（SCALE）和“参照”（REFERENCE）两大核心功能展开，通过“标注样式管理器”（DIMSTYLE）和“打印设置”（PLOT）也可以间接调整比例因子,以下是常用快捷命令的详细说明：
-
SCALE（缩放）命令
SCALE命令是最直接调整图形比例的快捷方式，其命令输入为“SC”，执行步骤如下：- 在命令行输入“SC”并按回车键；
- 选择需要缩放的对象；
- 指定缩放的基点（通常选择图形的某个特征点，如端点或交点）；
- 输入比例因子或选择“参照”（R）选项进行参照缩放。
若将图形放大2倍，可直接输入比例因子“2”；若需将图形的某一边长从100调整为150，可选择“参照”选项，依次指定原长度100和新长度150，软件将自动计算比例因子（1.5），SCALE命令适用于整体图形或局部对象的尺寸调整，但需注意缩放后可能需要重新调整标注、文字等元素的尺寸,否则可能出现比例不协调的问题。
-
REFERENCE（参照缩放）
参照缩放是SCALE命令的延伸功能，适用于无法直接计算比例因子的场景，当需要将一个矩形的长边从当前长度调整为特定值时，可通过参照缩放实现，操作步骤与SCALE命令类似，但在指定比例因子时选择“R”，然后依次选择参照的两个点和目标长度，这种方式的优势在于无需手动计算比例,尤其适合复杂图形的比例调整。

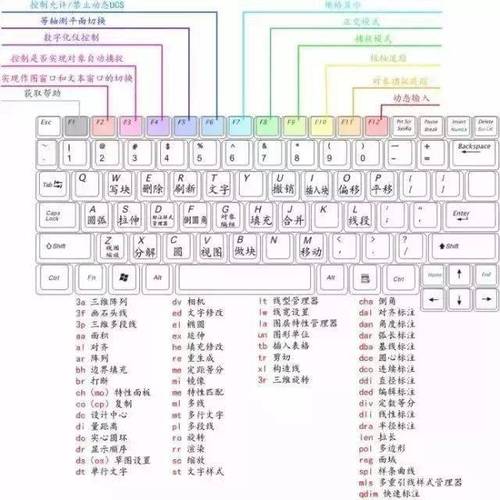

（图片来源网络，侵删） -
DIMSTYLE（标注样式管理器）

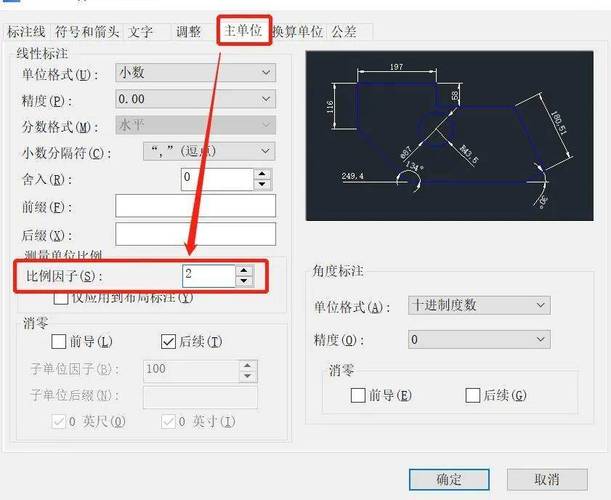

标注的比例因子与图形比例直接相关，若图形比例发生变化，标注比例需同步调整，通过“DIMSTYLE”命令（快捷键“D”），可以打开标注样式管理器，修改当前标注样式的“比例因子”选项，当绘图比例为1:50时，标注比例因子应设置为“50”，以确保标注尺寸显示实际值而非绘图值，还可以通过“全局比例”选项统一调整所有标注的显示大小,避免因缩放导致标注过小或过大。 -
视图比例与视口比例
在布局空间中，视口的比例因子控制视图的显示比例，通过“MV”（VIEWPORT）命令创建视口后，选中视口边界，在特性面板（快捷键“Ctrl+1”）中修改“标准比例”或自定义比例因子，若需在布局中显示1:100的图形，可将视口比例设置为1:100，此时视口内的图形将按比例缩放，而打印时布局空间的1:1打印即可保证输出比例正确。 -
打印比例设置
打印比例是比例因子的最终体现，通过“PLOT”命令（快捷键“Ctrl+P”）打开打印对话框，在“打印比例”选项卡中设置“比例”或自定义比例因子，若图形按1:100绘制，打印时选择1:100比例，即可确保输出图形与实际尺寸一致，若需非标准比例，可选择“自定义”并输入比例因子，如“1=50”表示1个绘图单位对应50个打印单位。
不同绘图场景下，比例因子的设置方法也有所差异,以下是常见场景的应用技巧：
- 建筑平面图：通常采用1:50、1:100等标准比例，绘图时按实际尺寸1:1绘制，通过布局空间的视口设置比例因子，打印时选择对应比例即可，若需调整图形局部比例（如放大详图），可使用SCALE命令，并单独调整详图的标注比例。
- 机械零件图：对于小尺寸零件，常用比例因子为2:1、5:1（放大）；对于大型装配图，可能采用1:2、1:5（缩小），绘图时需确保标注与图形比例一致，避免尺寸误解。
- 地形图：地形图比例较大（如1:500、1:1000），需通过外部参照（XREF）整合不同比例的图纸，并在布局中统一设置视口比例,确保各部分比例协调。
在使用比例因子快捷命令时,常遇到以下问题及解决方案：
-
缩放后标注尺寸错误
原因：缩放图形时未同步调整标注比例因子，或标注样式中的比例设置与图形比例不匹配。
解决方法：- 使用“DIMUPDATE”命令更新标注，使其与当前图形比例一致；
- 检查标注样式管理器中的“比例因子”是否正确（如1:100绘图时比例因子应为100）；
- 对已缩放的图形，可通过“DIMSTYLE”的全局比例选项统一调整标注显示大小。
-
打印比例与显示比例不符
原因：布局空间中的视口比例与打印设置比例不一致，或模型空间绘图时未考虑打印比例。
解决方法：- 确保布局视口比例与打印比例一致（如视口1:100，打印时选择1:100）；
- 模型空间绘图时，若需按1:1打印，图形比例因子应为1；若需缩小打印，图形需按实际比例绘制（如1:100打印时，图形尺寸为实际尺寸的1/100）；
- 使用“LAYWALK”命令检查图层属性,确保未因比例调整导致元素显示异常。
相关问答FAQs
Q1：为什么使用SCALE命令缩放图形后，标注尺寸没有变化？
A：SCALE命令仅缩放几何对象，而标注尺寸受标注样式中的比例因子控制，若需同步缩放标注，可在缩放图形后，通过“DIMSTYLE”命令修改标注样式的“比例因子”，使其与图形比例一致，若图形放大2倍，标注比例因子应调整为原来的2倍，以确保标注显示实际尺寸，也可使用“DIMSCALE”系统变量快速调整全局标注比例。
Q2：如何在布局空间中设置不同视口的不同比例因子？
A：在布局空间中，可通过创建多个视口并分别设置比例因子实现，具体步骤如下：
- 使用“MV”（VIEWPORT）命令创建多个视口；
- 双击进入单个视口的模型空间，使用“ZOOM”命令选择“比例（S）”选项，输入比例因子（如1/100表示1:100）；
- 选中视口边界，在特性面板（Ctrl+1）中修改“标准比例”为自定义值；
- 重复操作为其他视口设置不同比例，注意，不同比例的视口需独立调整标注和文字大小,以确保显示清晰。
