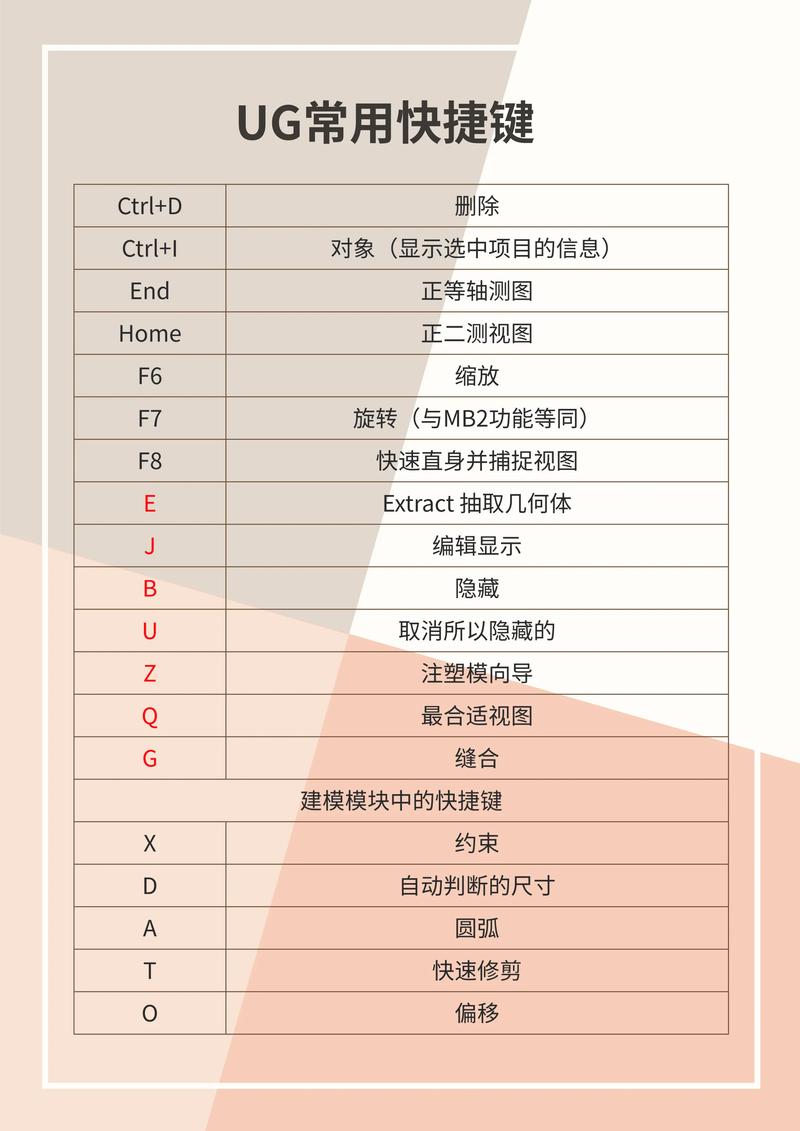

在UG（Siemens NX）软件中，克隆命令是一个强大的工具，主要用于快速创建与已有特征、几何体或装配结构相似的副本，通过参数化关联实现高效修改和设计重用，该命令位于“插入”菜单下的“关联复制”子菜单中，具体包括“克隆特征”“克隆几何体”等多个选项，适用于产品设计中的标准化结构、相似部件批量创建以及复杂模型的快速修改场景，以下将从功能原理、操作步骤、应用场景及注意事项等方面详细解析UG克隆命令的使用方法。
克隆命令的核心功能与原理
UG克隆命令的核心在于“参数化关联”，即克隆生成的对象与源对象之间存在数据关联关系，当源对象的几何尺寸、位置或参数发生变更时，克隆对象可通过更新机制自动适应修改，大幅减少重复设计的工作量，根据操作对象的不同，克隆命令主要分为以下两类：
克隆特征（Clone Feature）
针对模型中的单一特征（如拉伸、旋转、孔等）进行复制，保留特征的完整参数化信息，将一个带圆角和孔的凸台克隆到另一个位置，克隆后的凸台会继承源凸台的圆角半径、孔直径等参数，且修改源特征时，克隆特征同步更新。
克隆几何体（Clone Geometry）
对模型中的几何体（曲面、实体边缘、草图等）进行复制，可选择性保留与源几何体的关联性，与克隆特征不同，克隆几何体更侧重于几何形状的复用，适用于跨部件或复杂曲面的快速传递，例如将一个部件中的曲面轮廓克隆到新部件中作为设计基础。
克隆命令的操作步骤
以最常用的“克隆特征”为例，详细说明操作流程（以NX 12版本为例，其他版本界面类似）：
打开模型并启动命令
打开包含源特征的UG模型,点击顶部菜单栏“插入”→“关联复制”→“克隆特征”，弹出“克隆特征”对话框。
选择源特征
在对话框中点击“选择特征”，或在模型中直接点击需要克隆的特征（可按住Ctrl多选），若需克隆多个相关联的特征（如凸台及其上的孔），建议使用“选择特征链”功能自动识别关联特征。
设置定位方式
克隆特征的定位是关键步骤,对话框提供三种定位方式：
- 重用原始位置：克隆特征与源特征在绝对坐标系中的位置完全相同，适用于装配中相同部件的重复放置。
- 定位到点：通过指定目标点（如顶点、圆心）确定克隆特征的位置，需分别选择源位置的参考点和目标位置的点。
- 定位到平面：以平面为参考，通过“距离”“角度”等约束定位克隆特征，需选择源平面和目标平面，并输入偏置参数。
设置关联性选项
在“设置”区域，勾选“保持相关性”可使克隆特征与源特征参数关联；若取消勾选，克隆特征将生成独立的几何体，修改源特征时不再更新，可通过“抑制原始特征”选项在克隆后自动隐藏源特征。
完成克隆
确认参数后点击“确定”，系统自动生成克隆特征，若需修改，可在“克隆特征”对话框中调整定位参数或关联性设置后重新应用。
克隆命令的高级应用技巧
装配中的克隆应用
在装配环境中,可通过“克隆组件”功能快速复制整个装配组件，操作时需选择源组件，并指定目标位置（或通过坐标系定位），克隆后的组件将与源组件共享几何体（若勾选“几何体链接”），修改源组件的零件模型时，克隆组件同步更新，适用于系列化产品的装配设计。
克隆与阵列的区别
克隆与特征阵列（如线性阵列、圆形阵列）功能相似，但适用场景不同：
- 阵列：主要用于按规律（如行列、圆周）复制特征，参数修改时所有阵列成员同步变化，适用于单一特征的批量复制。
- 克隆：支持任意位置、任意数量的特征复制，可跨部件使用，且可保留或切断与源特征的关联性，灵活性更高。
需在模型的不同位置复制一组不规律分布的特征时,克隆比阵列更高效。
克隆几何体的参数传递
使用“克隆几何体”时，可通过“设置”选项中的“层”指定克隆几何体的放置图层，“WCS”选项可选择将几何体克隆到当前工作坐标系，若需克隆曲面并保持其参数化，需勾选“保留参数”选项，此时源曲面的编辑（如调整控制点）会传递到克隆曲面。
克隆命令的注意事项
- 关联性管理：克隆特征过多可能导致模型更新缓慢，建议在完成设计后通过“信息”→“特征”→“相关性”检查克隆特征的关联链，必要时取消非必要关联。
- 版本兼容性：在不同版本的UG中打开模型时，克隆命令的参数可能丢失，建议在统一版本环境下完成设计。
- 复杂特征克隆：对于包含布尔运算（如求和、求差）的复杂特征，克隆时需确保源特征的父特征（如拉伸的草图）同时被选中，否则可能导致克隆失败。
- 性能优化：大型装配中慎用“几何体链接”克隆，避免因几何体数据重复导致文件体积过大。
克隆命令应用场景案例
| 场景类型 | 应用案例 | 优势 |
|---|---|---|
| 标准件批量设计 | 克隆螺栓、垫片等标准件特征，通过定位快速在不同位置生成相同规格的紧固件结构。 | 避免重复绘制草图，修改螺栓参数（如长度、直径）时所有克隆件同步更新。 |
| 产品系列化开发 | 对基础机型进行特征克隆，调整定位参数生成不同尺寸的变体产品（如电机座的不同安装孔位）。 | 缩短设计周期，确保系列产品参数一致性。 |
| 跨部件数据复用 | 将A部件中的曲面轮廓克隆到B部件中，作为新零件的设计基础。 | 实现部件间几何数据传递，避免重复建模，提高设计协同效率。 |
相关问答FAQs
问题1：克隆特征后，如何取消克隆特征与源特征的关联性？
解答：在“部件导航器”中找到克隆特征，右键点击选择“编辑”，在弹出的“克隆特征”对话框中取消勾选“保持相关性”选项，点击“确定”即可切断关联，此时修改源特征时，克隆特征将不再自动更新。
问题2：使用克隆几何体时，如何确保克隆的曲面与源曲面保持参数化关联？
解答：在“克隆几何体”对话框中，选择源曲面后需在“设置”区域勾选“保留参数”选项，并确保源曲面由参数化特征（如通过曲线网格、扫掠生成）创建，需勾选“保持相关性”以建立源曲面与克隆曲面的数据链，这样源曲面的编辑（如调整曲面阶次或截面）会传递到克隆曲面。
