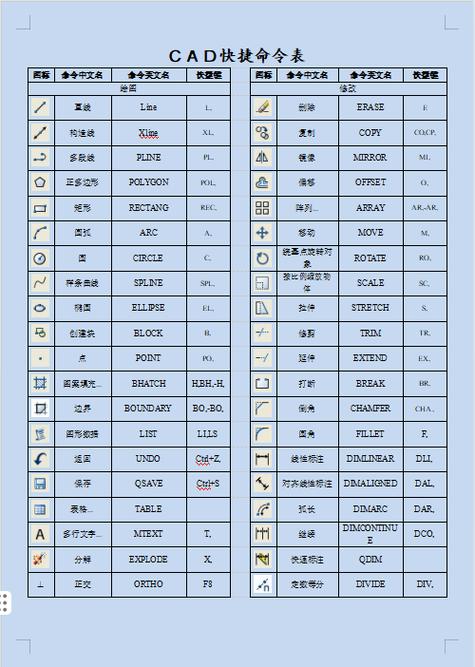

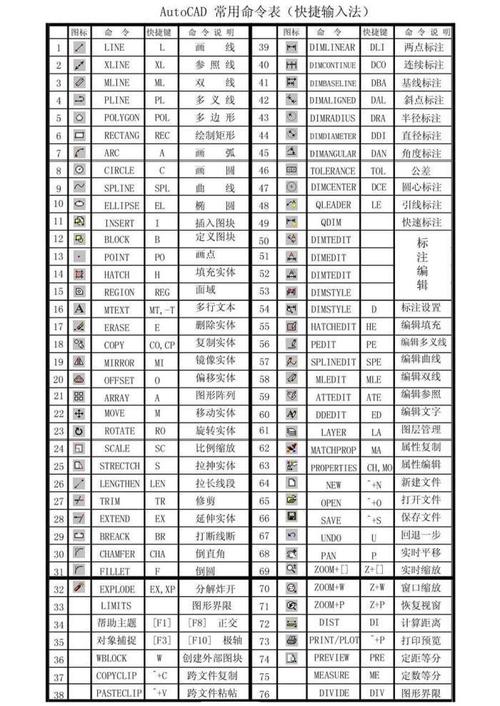

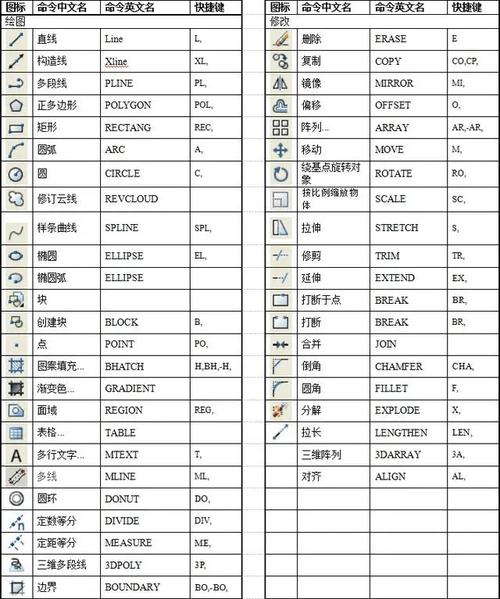

CAD分析命令是计算机辅助设计（CAD）软件中用于对图形对象进行测量、计算和评估的实用工具，能够帮助设计师快速获取几何信息、验证设计合理性并优化模型结构，这些命令通常集成在CAD软件的“分析”菜单或工具栏中，通过交互式操作实现对二维或三维模型的深度处理，以下从功能分类、操作流程和应用场景三个方面详细介绍常用CAD分析命令。
在几何测量类命令中,距离（DIST）和面积（AREA）是最基础的工具，DIST命令用于计算两点之间的直线距离、XY平面角度和与XY平面的夹角，操作时只需依次指定两个点即可获得精确数值，AREA命令则支持多种计算模式：通过指定连续点串计算多边形面积，或选择封闭对象（如多段线、圆）直接获取其面积和周长，在建筑设计中，使用AREA命令可快速统计房间的使用面积，而DIST命令则用于验证墙体间距是否符合规范，对于三维模型，质量特性（MASSPROP）命令能计算实体的质量、体积、重心惯性矩等物理属性，结果可直接输出为文件，为工程分析提供数据支持。
对象检测类命令主要用于验证模型的几何关系和完整性。列表（LIST）命令可显示选定对象的详细信息，如图层、线型、坐标范围等，适用于排查对象属性错误。查询（ID）命令则用于获取指定点的精确坐标，常用于定位特定节点，在装配设计中，干涉检查（INTERFERE）命令能够检测三维部件之间的重叠区域，通过高亮显示干涉部分帮助设计师调整零件位置，避免物理冲突，在机械装配中，使用INTERFERE命令可提前发现轴承与轴的干涉问题，减少后期修改成本。
针对复杂模型的优化分析,截面分析（SECTIONPLANE）和曲率分析（CURVATURE）命令尤为重要，SECTIONPLANE命令可创建截面平面，动态观察模型内部结构，生成二维剖视图，适用于管道设计和零件内部检查，CURVATURE命令则用于分析曲线或曲面的平滑度，通过颜色映射显示曲率变化区域，帮助识别高应力集中点，尤其在汽车和消费电子产品设计中应用广泛。厚度分析（THICKNESS）命令可检测曲面模型的厚度分布，确保3D打印或冲压工艺的可行性。
CAD分析命令的操作流程通常遵循“选择命令-指定对象-查看结果”的基本模式，以测量不规则图形面积为例，用户需输入AREA命令，选择“对象”选项后点击封闭多段线，软件即可在命令行显示面积和周长，对于三维干涉检查，需先启动INTERFERE命令，依次选择两组检查对象，系统将自动生成干涉报告并标记冲突区域，部分命令（如MASSPROP）支持将结果导出为TXT或CSV文件，便于后续数据处理。
在实际应用中,CAD分析命令贯穿于设计验证、工艺优化和成本核算全流程，在建筑工程中，通过面积和体积分析可精确计算混凝土用量；在机械制造中，质量特性分析为有限元仿真提供基础数据；在工业设计中，曲率分析确保产品外观的流畅性，熟练掌握这些命令能显著提升设计效率，降低错误率，尤其对复杂项目的质量控制至关重要。
相关问答FAQs
-
问：如何使用CAD分析命令测量带圆角多边形的精确面积？
答： 若多边形由直线和圆弧组成，需先使用“编辑多段线（PEDIT）”命令将其转换为单一多段线对象，再执行AREA命令并选择“对象”选项，即可获取包含圆角的精确面积，若对象未封闭，需先用“闭合（CLOSE）”选项补全边界。 -
问：CAD分析命令中的“面域/质量特性（REGION/MASSPROP）”与“面积（AREA）”有何区别？
答： AREA命令适用于测量二维封闭图形的面积和周长，结果仅显示在命令行；REGION命令将封闭图形转换为面域后，MASSPROP可进一步计算三维拉伸体的质量、惯性矩等物理属性，且支持导出详细报告，两者功能互补，前者侧重几何测量，后者侧重工程分析。
