SolidWorks折弯命令是钣金设计中的核心功能，广泛应用于机箱、机柜、支架等金属零部件的建模过程，该命令通过定义折弯半径、折弯角度、折弯位置等参数，将平面钣金材料转化为具有立体结构的模型，同时自动计算折弯展开长度，确保制造精度，以下是关于SolidWorks折弯命令的详细解析，包括功能原理、操作步骤、参数设置及注意事项等内容。
折弯命令的类型与适用场景
SolidWorks中的折弯命令主要分为三类：基体法兰、边线法兰和转折-法兰，每种命令针对不同的设计需求，基体法兰是创建钣金零件的基础，通过绘制草图生成初始平板结构；边线法兰则用于在已有钣金边线上添加折弯特征，适用于延长或连接结构；转折-法兰通过在草图线段上同时生成折弯和拉伸，实现快速成型，设计机箱侧板时，可先使用基体法兰创建主体，再通过边线法兰添加安装耳，最后用转折-法兰形成加强筋。
折弯参数的核心设置
折弯半径、折弯系数和释放槽形式是影响折弯质量的关键参数，折弯半径分为半径类型（如半径、双半径、折弯半径与厚度比）和具体数值，需根据材料厚度和工艺选择，如低碳钢常用1.0倍厚度半径，折弯系数包括K因子、折弯系数表和折弯扣除值，其中K因子表示中性层位置，默认0.5，但软材料如铜可设为0.4-0.45，硬材料如不锈钢需设为0.5-0.55，释放槽类型分为矩形、撕裂形和矩圆形，矩形槽适用于厚板，撕裂形适用于薄板,以避免折弯处开裂。
操作步骤详解
以边线法兰为例，操作流程如下：首先打开钣金零件，选择“钣金”选项卡中的“边线法兰”命令，然后选取需要添加折弯的边线，系统自动预览法兰形状，在属性管理器中设置法兰长度、角度和位置（如材料在内或外），并调整折弯参数，若需自定义折弯区域，可勾选“自定义折弯位置”并选择草图点，最后点击“确定”生成特征，系统自动添加折弯注释和折弯线，对于复杂折弯，可结合“展开”和“折叠”命令验证展开尺寸。

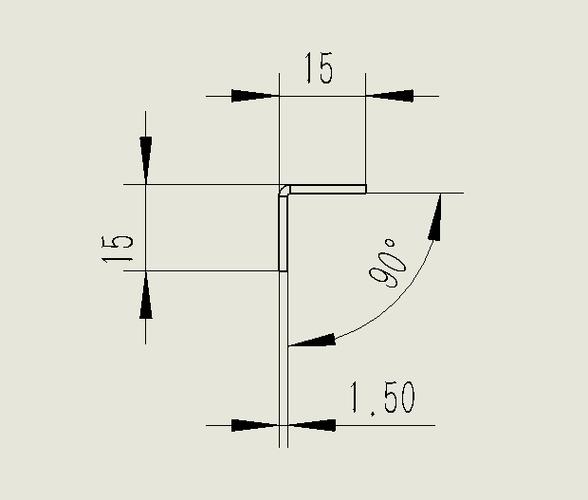

折弯展开长度的计算原理
SolidWorks通过中性层理论计算展开长度，公式为：展开长度=直线段长度+π×(R+K×T)×(θ/180)，其中R为折弯半径，T为材料厚度，K为K因子，θ为折弯角度，1mm厚钢板，折弯半径1mm，K因子0.5，90度折弯时，单边展开长度为π×(1+0.5×1)×(90/180)≈2.36mm，系统支持通过折弯系数表导入不同材料的参数,提高计算准确性。
常见问题与解决方案
- 折弯后尺寸误差：通常由K因子设置不当或未考虑材料回弹导致，解决方案：根据材料实测数据调整K因子，或使用折弯扣除值补偿回弹量。
- 折弯处出现干涉：可能是折弯半径过小或释放槽缺失，解决方法：增大折弯半径至材料厚度的1.5倍以上,或添加撕裂形释放槽。
高级技巧与注意事项
- 自定义折弯注释：通过“工具-选项-文档属性-钣金”修改折弯注释格式，添加工厂标识信息。
- 多半径折弯：使用“折弯”命令中的“绘制的折弯”功能，在同一特征中设置不同半径。
- 钣金件切割：在生成折弯前添加切除特征，避免后续切割破坏折弯区域。
- 材料库关联：将材料厚度、K因子等参数保存到材料库,实现标准化设计。

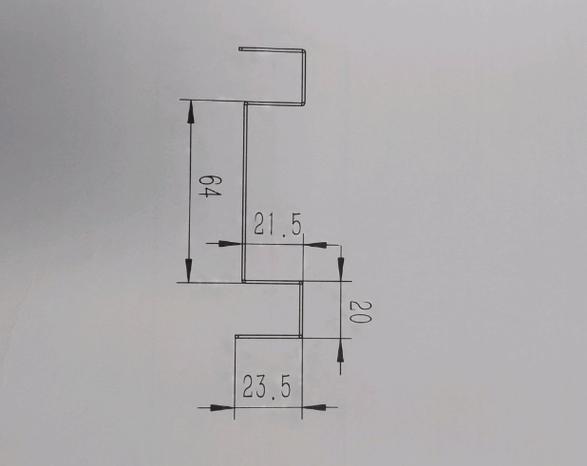

折弯命令的工程应用案例
设计电气支架时，首先使用基体法兰生成2mm厚铝板主体（100mm×50mm），然后通过边线法兰添加两个20mm高的边折弯，角度90度，半径2mm，接着使用转折-法兰在中心位置创建30mm×30mm的加强筋，折弯角度45度，最后通过“展开”命令验证总展开尺寸为100+50+2×(20+2.36+10.5)=207.72mm，与理论计算一致,确保后续激光切割精度。
相关问答FAQs
问题1：如何为不同材料设置不同的折弯系数？
解答：在SolidWorks材料库中，选择对应材料后，编辑“钣金-折弯 allowance”参数，输入K因子或折弯扣除值，若需批量管理，可创建Excel折弯系数表，通过“钣金-折弯系数表”命令导入,关联到零件文件。
问题2：折弯时如何避免材料变薄或开裂？
解答：对于薄板（t≤0.5mm），推荐使用撕裂形释放槽；厚板（t＞1mm）采用矩形槽并增大折弯半径，折弯方向应与材料纤维方向垂直，减少应力集中，若材料易开裂,可在折弯前进行退火处理或在折弯区预压V槽。
