CAD轨迹命令是计算机辅助设计（CAD）软件中用于绘制复杂曲线或路径的重要工具，尤其在机械设计、建筑建模、电子工程等领域应用广泛，它允许用户通过定义一系列控制点、参数或数学关系来生成精确的轨迹线，从而简化复杂图形的绘制过程，本文将详细介绍CAD轨迹命令的类型、操作方法、应用场景及注意事项,帮助用户更好地掌握这一功能。
在CAD软件中，轨迹命令通常被称为“多段线”（Polyline）、“样条曲线”（Spline）或“路径”（Path）等，具体名称因软件版本而异，以AutoCAD为例，其轨迹命令的核心功能包括绘制多段连续线段、平滑曲线以及基于特定规则的动态路径,以下是几种常见的轨迹命令类型及其操作逻辑：
基础轨迹命令类型
-
多段线（PLINE）
多段线是最基础的轨迹命令，允许用户绘制由直线段和圆弧段组成的连续线条，用户可以通过指定起点、终点和中间点来创建折线，或选择“圆弧”选项切换为曲线模式，多段线的优势在于整体性，即所有线段被视为单一对象,便于后续编辑和修改。 -
样条曲线（SPLINE）
样条曲线通过一系列控制点生成平滑的曲线，常用于绘制不规则轮廓或流线型图形，在AutoCAD中，样条曲线分为两种类型：拟合样条曲线（通过实际点）和控制点样条曲线（通过控制点影响曲线形状）,用户可通过调整控制点的位置或权重来修改曲线的曲率。 -
螺旋线（HELIX）
螺旋线是用于生成三维螺旋轨迹的专用命令，常用于弹簧、螺纹等模型的绘制，用户需指定底面半径、顶面半径和高度等参数，系统自动生成螺旋路径，结合“扫掠”（SWEEP）命令,可将二维轮廓沿螺旋线拉伸为三维实体。
（图片来源网络，侵删） -
路径阵列（PATHARRAY）
路径阵列是轨迹命令的高级应用，允许用户将对象沿指定路径均匀分布，操作时需先定义路径（如多段线或样条曲线），再选择要阵列的对象,系统会自动计算对象在路径上的位置和角度。
轨迹命令的操作步骤
以AutoCAD为例，绘制样条曲线的典型步骤如下：
- 输入命令
SPLINE并按回车键； - 依次指定曲线的起点、中间点和终点；
- 根据提示选择“闭合”选项以生成封闭曲线，或按回车键结束命令；
- 通过夹点编辑功能调整控制点位置，优化曲线形状。
若需绘制螺旋线，操作步骤为：
- 输入命令
HELIX并按回车键； - 指定底面半径和顶面半径（若为圆柱螺旋线，两者可相同）；
- 输入螺旋高度或圈数；
- 使用“扫掠”命令将二维图形（如圆）沿螺旋线生成三维模型。
轨迹命令的应用场景
- 机械设计：绘制凸轮轮廓、齿轮渐开线或复杂连杆机构路径；
- 建筑设计：生成室内流线型墙体、装饰性曲线或楼梯扶手路径；
- 电子工程：设计PCB板上的走线或天线辐射图案；
- 动画制作：在三维建模软件中创建角色运动轨迹或相机路径。
注意事项与技巧
- 精度控制：轨迹曲线的精度受控制点数量影响，过多的控制点可能导致文件体积增大，过少则曲线不够平滑；
- 参数化设计：部分CAD软件支持参数化轨迹命令，可通过修改参数（如半径、高度）动态更新路径；
- 图层管理：建议将轨迹线单独置于图层中，便于隐藏或修改；
- 与其他命令的配合：使用“拉伸”（EXTRUDE）命令将轨迹线转化为三维实体，或使用“偏移”（OFFSET）命令生成平行轨迹。
常见问题与解决方案
在实际操作中，用户可能会遇到轨迹曲线显示异常或编辑困难等问题，以下是典型问题及解决方法：
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 样条曲线显示为折线 | 控制点过少或视图分辨率不足 | 增加控制点数量或调整视图显示精度 |
| 螺旋线高度无法精确输入 | 输入单位错误 | 检查当前绘图单位设置 |
| 路径阵列对象间距不均匀 | 路径长度未正确定义 | 使用“ LENGTHEN”命令测量并调整路径 |
相关问答FAQs
Q1：如何将多段线转换为样条曲线？

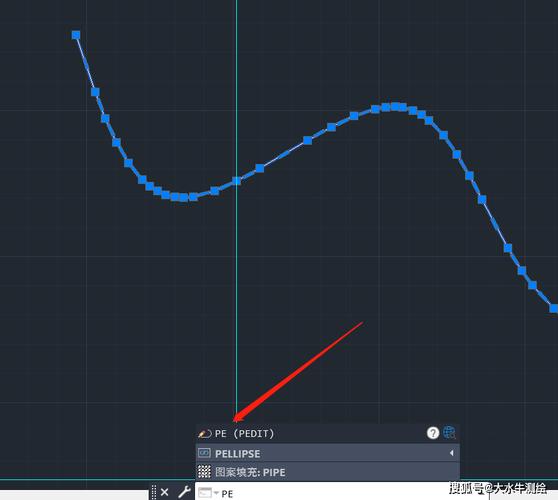

A1：在AutoCAD中，可通过“PEDIT”命令实现转换，输入PEDIT，选择多段线对象，在弹出的菜单中选择“样条曲线”选项，系统会自动将多段线平滑为样条曲线，注意：转换后可能丢失部分顶点信息,建议提前备份原始数据。
Q2：轨迹命令在三维建模中如何应用？
A2：在三维建模中，轨迹命令常用于生成复杂路径的扫掠或放样模型，使用“HELIX”命令创建螺旋路径后，结合“扫掠”命令将圆形截面沿路径拉伸为弹簧实体，可通过“沿路径拉伸”（EXTRUDE ALONG PATH）功能将二维图形转化为三维轨迹实体。
