在CAD绘图过程中，压印命令（Imprint）是一个常被忽视但功能强大的工具，它主要用于在三维实体或曲面上创建二维图形的印记，从而实现复杂的造型修改或特征添加，该命令位于“三维建模”选项卡的“实体编辑”面板中，或在命令行直接输入“IMPRINT”执行，通过压印命令，用户可以将直线、圆弧、多段线、样条曲线、椭圆等二维几何对象“印”到三维实体表面，形成与实体表面贴合的轮廓，进而通过拉伸、切割等操作实现实体形状的精细化调整，以下从功能原理、操作步骤、应用场景及注意事项等方面详细解析CAD压印命令的使用方法。
压印命令的功能原理与适用对象
压印命令的核心逻辑是将二维几何对象作为“刀具”，通过投影运算将其“嵌入”到三维实体的表面，从而在实体表面生成新的边界，这一过程并非简单的二维图形覆盖，而是通过布尔运算（并集、差集、交集）实现二维对象与实体表面的几何关联，压印成功后，二维对象会转换为实体表面的子对象，可与原实体一起进行编辑（如拉伸、移动、删除等）。
适用对象包括：
- 三维实体：如长方体、圆柱体、球体、拉伸体等基本实体或通过布尔运算组合的复杂实体。
- 曲面：包括平面曲面、曲面拉伸体、放样曲面等（需注意部分CAD版本对曲面的压印支持有限）。
- 压印对象：仅限于闭合或开放的二维几何图形，如直线、圆、多段线、样条曲线、面域等，但需注意，若二维对象与实体表面无实际交点（完全分离或相切）,压印操作将无法生成有效印记。
压印命令的操作步骤
以AutoCAD为例，压印命令的具体操作流程如下（假设已在三维环境中创建一个长方体，需在其表面压印一个圆形）：
准备工作
- 确保当前工作空间为“三维建模”，切换至“三维建模”选项卡。

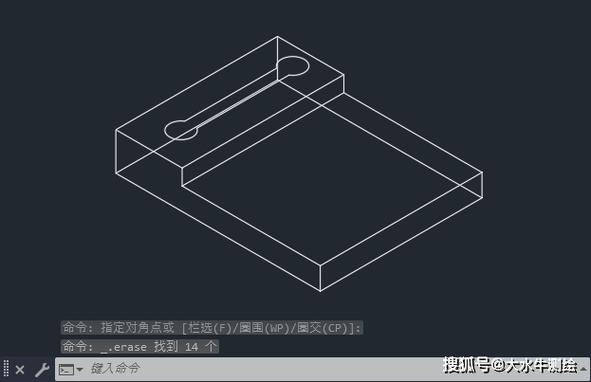

- 绘制或打开需要压印的三维实体（如长方体）及二维图形（如圆形），确保二维图形与实体表面存在重叠或相交区域（圆形需与长方体表面部分重叠）。
执行压印命令
- 方法一：单击“实体编辑”面板中的“压印”按钮（图标通常为一个带有“印”字的立体图形）。
- 方法二：在命令行输入“IMPRINT”并按回车键。
选择三维实体
- 命令行提示“选择三维实体：”，此时需单击选择作为“承载面”的三维实体（如长方体），选中的实体会高亮显示。
选择压印对象

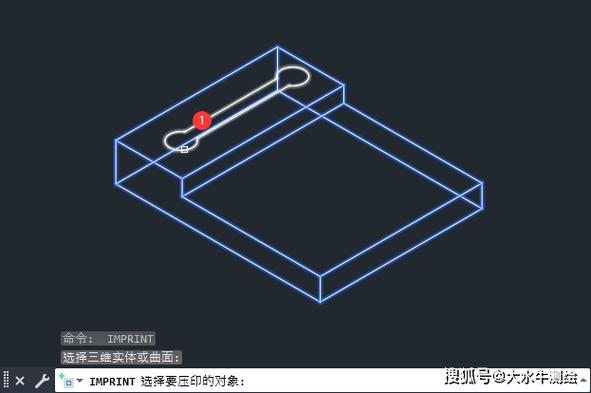

- 命令行提示“选择要压印的对象：”，此时单击选择二维图形（如圆形），若二维图形与实体表面无交点，命令行会提示“未找到交点，压印失败”。
确认压印选项（可选）
- 命令行提示“是否删除压印对象？[是(Y)/否(N)] <否>：”，默认为“否”（保留原始二维图形），若输入“Y”并回车，原始二维图形将被删除；若选择“N”，则保留二维图形（此时二维图形与实体表面无几何关联，仅为视觉重叠）。
完成压印
- 按回车键确认，若操作成功，实体表面会出现与二维图形轮廓一致的印记（如圆形边缘嵌入长方体表面）。
后续编辑（可选）
- 压印生成的印记可作为独立子对象进行编辑，使用“实体编辑”面板中的“拉伸面”功能，选择压印的圆形区域，可将其从实体表面凸起或凹陷，实现浮雕或镂空效果。
压印命令的应用场景
压印命令在机械设计、工业建模、建筑造型等领域有广泛应用，主要用于实现以下需求：
实体表面特征添加
- 案例1：机械零件刻字：在轴承端面或零件表面压印文字（需先将文字转换为多段线），通过拉伸面操作使文字凸起或凹陷，实现标识雕刻效果。
- 案例2：产品纹理建模：在手机外壳、家电面板等模型表面压印网格、Logo或装饰图案，增强模型的真实感。
复杂形状切割与修改
- 案例3：异形孔洞创建：在实体表面压印一个复杂轮廓（如多边形或自定义曲线），通过“差集”运算或“拉伸面”切割，生成非标准孔洞或凹槽。
- 案例4：曲面修剪：对于曲面模型，压印命令可用于修剪曲面边界，例如在汽车曲面表面压印一条闭合曲线，通过分割操作将曲面分为多个部分。
参数化设计辅助
- 在参数化建模中，压印生成的印记可作为几何约束的参考对象，将压印轮廓与草图中的其他元素建立关联，实现参数驱动下的形状自动更新。
压印命令的注意事项与常见问题
-
版本兼容性：
部分旧版CAD（如AutoCAD 2010之前）可能不支持曲面压印，或压印后无法直接编辑子对象，需升级软件或通过“实体编辑”命令手动调整。 -
几何要求：
- 二维对象必须与实体表面存在实际交点（非相切），否则压印失败，若二维对象完全在实体内部或外部，需先通过移动、旋转等操作调整位置。
- 对于复杂二维图形（如自相交多段线），建议先使用“分解”命令简化图形，或通过“面域”命令转换为闭合区域。
-
对象选择优先级：
若二维图形与多个实体表面相交，需确保选择正确的“承载实体”，若误选，可按“Esc”键取消当前操作，重新执行命令。 -
压印后的编辑限制：
（图片来源网络，侵删）- 压印生成的印记仅能与其所在实体一起进行布尔运算，无法单独作为独立实体导出（除非通过“分割”命令将实体拆分）。
- 对于曲面压印，部分操作（如拉伸面）可能需要转换为实体才能执行。
-
性能优化：
过多的压印操作会降低模型复杂度，导致文件体积增大、卡顿，建议在压印前备份模型，或使用“块”功能简化重复性压印操作。
压印命令与其他编辑命令的配合使用
压印命令常与其他三维编辑命令结合使用，以实现更复杂的造型效果：
| 配合命令 | 功能说明 | 示例应用场景 |
|---|---|---|
| 拉伸面 | 选择压印区域，沿指定方向拉伸或凹陷，形成凸台或凹槽。 | 在长方体表面压印圆形后，拉伸面创建按钮凸起。 |
| 移动面 | 调整压印区域的位置，实现印记的位置偏移。 | 修改零件表面刻字的位置。 |
| 旋转面 | 绕指定轴旋转压印区域，创建倾斜或环形特征。 | 在圆柱端面压印多边形后，旋转面形成放射状纹理。 |
| 分割 | 将压印后的实体分割为多个独立部分，便于单独编辑。 | 压印复杂轮廓后，分割实体实现镂空效果。 |
| 并集/差集 | 将压印印记与原实体进行布尔运算，合并或去除压印区域。 | 压印Logo后，使用“并集”使Logo与实体融为一体。 |
相关问答FAQs
Q1：压印命令是否支持在三维网格对象上使用？
A：压印命令仅适用于三维实体和曲面，不支持直接在三维网格对象上操作，若需在网格表面添加印记，可先将网格转换为实体（使用“网格转换”命令），或通过“投影”功能将二维图形投影到网格表面（但无法生成可编辑的几何印记）。
Q2：压印后如何删除或修改印记？
A：删除或修改印记需通过“实体编辑”功能实现：
- 删除印记：执行“实体编辑”面板中的“删除面”命令，选择压印的印记区域，按回车键即可删除（注意：仅能删除独立的压印面，无法删除与实体一体的印记）。
- 修改印记形状：使用“拉伸面”“移动面”等命令调整印记的位置、大小或深度；若需修改印记轮廓，需删除原压印，重新绘制二维图形并执行压印操作（压印后的印记无法直接通过编辑二维图形修改）。
