在三维建模软件中,孔特征是机械设计中最基础且常用的结构之一，Creo的“孔”命令（Hole）提供了一种高效、智能的孔创建方式，能够快速在模型上生成各类标准孔或自定义孔，显著提升设计效率，本文将详细解析Creo中孔命令的功能、操作步骤、参数设置及应用技巧。
孔命令的入口与基础功能

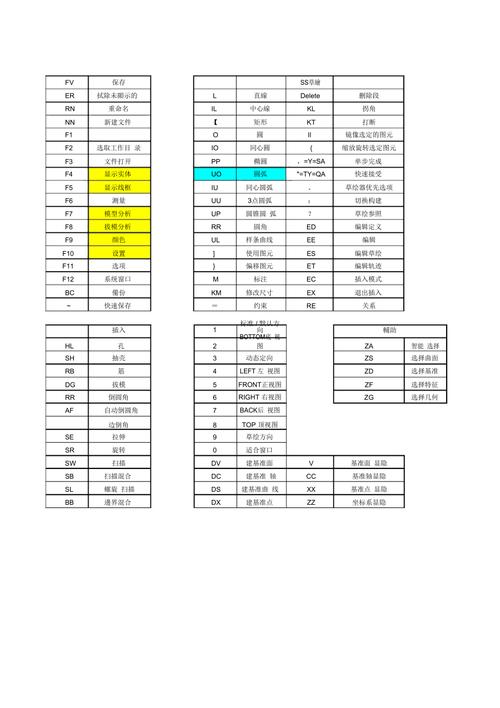

Creo的孔命令位于“模型”选项卡下的“工程特征”区域，点击“孔”图标即可启动，该命令支持两种主要创建方式：简单孔和标准孔，简单孔适用于自定义形状的孔（如直孔、锥孔），而标准孔则可直接调用ISO、GB、ANSI等国际或国家标准（如螺纹孔、沉头孔），无需手动绘制截面，极大简化了标准紧固件孔的设计流程。
简单孔的创建与参数设置
简单孔适用于非标准孔或形状规则的孔,其参数设置灵活，可自定义孔的直径、深度、锥角等属性，创建步骤如下：
- 选择放置参考：首先需指定孔的放置平面，可以是模型的平面、曲面或基准平面，选择后，系统会默认生成一个孔的预览，并弹出“孔”操控板。
- 定义孔形状：在操控板的“形状”选项卡中，可设置孔的类型（如简单孔、草绘孔），简单孔的参数包括：
- 直径：直接输入数值或通过关系式关联其他尺寸。
- 深度：支持多种深度定义方式，包括“盲孔”（指定深度）、“穿透”（完全穿过模型）、“到下一个”（穿过下一曲面）等，满足不同设计需求。
- 锥角：可输入角度值生成锥孔，默认为0°（直孔）。

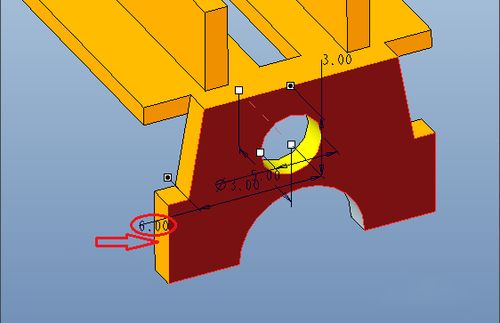

- 定位孔位置：在“放置”选项卡中，可通过以下方式定位孔：
- 线性：选择两个线性参考边或基准面，输入孔到参考的距离。
- 径向：选择一个轴作为参考，输入孔到轴的半径和角度（需先创建基准轴）。
- 同轴：使孔与已有基准轴或圆柱面完全同轴。
- 点：直接在放置平面上选择基准点或草绘点定位。
要在长方体顶面创建一个直径10mm、深度20mm的直孔，并距离前边15mm、右边10mm，只需选择顶面为放置参考，在“形状”中设置直径和深度，再通过“线性”定位输入距离值即可完成。
标准孔的智能应用
标准孔是Creo孔命令的核心优势之一,尤其适用于螺纹孔、沉头孔等标准结构，系统内置了丰富的标准库（如ISO Metric、UNC、UNF等），可直接选择螺钉规格（如M6×1、#10-32），自动生成对应的螺纹孔、钻孔深度、沉头尺寸等参数。
- 选择标准与规格：在“孔”操控板中切换至“标准孔”类型，选择标准（如GB）和螺纹规格（如M8×1.25），系统会自动匹配螺钉的“钻孔直径”“螺纹深度”等参数（如M8螺纹孔的钻孔直径默认为6.8mm）。
- 定义孔属性：
- 形状：可选择“螺纹孔”“间隙孔”“沉头孔”等，选择“沉头孔”后，可设置沉头直径（如12mm）和深度（如5mm）。
- 深度：标准孔的深度通常分为“全螺纹”（螺纹孔贯穿整个深度）和“指定深度”（可自定义螺纹深度和钻孔深度）。
- 放置与修饰：标准孔的定位方式与简单孔一致，但额外支持“埋头孔”和“攻丝”选项，选择“攻丝”后，孔会显示螺纹符号（在工程图中自动标注螺纹规格）。
需要注意的是,标准孔的参数与标准库关联，修改标准规格时，孔的尺寸会自动更新，确保设计的一致性。
孔命令的高级技巧
- 草绘孔：当简单孔无法满足复杂形状需求时，可使用“草绘孔”功能，通过草绘截面（如阶梯孔、异形孔），旋转生成孔特征，草绘时需绘制一条中心线作为旋转轴，截面线需封闭且关于中心线对称。

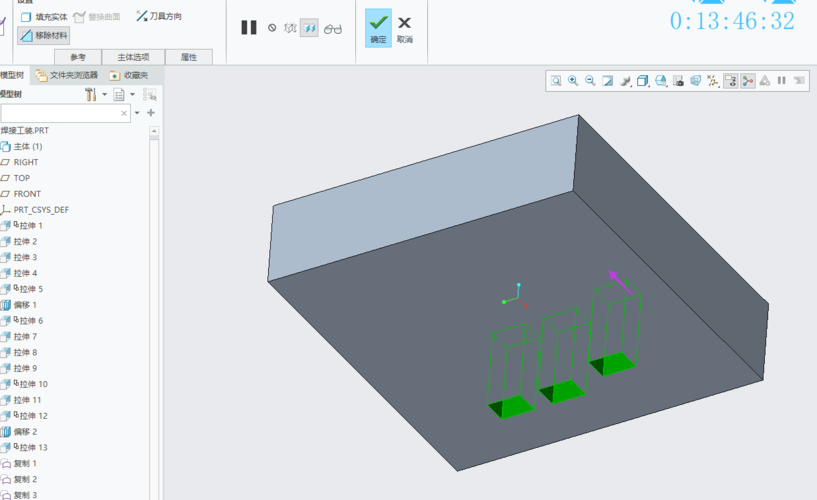

- 孔阵列：对于多个规则分布的孔（如法兰孔），可结合“阵列”命令快速复制，选择已创建的孔特征，在“阵列”操控板中选择“方向”“轴”“填充”等阵列方式，设置数量和间距即可生成孔组。
- 孔的编辑与修改：双击孔特征或右键选择“编辑”，可在操控板中修改参数；若需调整位置，可通过“编辑定义”重新选择定位参考或修改定位尺寸。
- 与基准特征的配合：创建斜面孔或曲面孔时，需先创建基准轴或基准点作为参考，确保孔的位置和方向准确，在圆柱面上创建径向孔时，需通过“基准轴”命令定义孔的中心轴。
常见问题与注意事项
- 孔深度设置错误：盲孔”深度超过模型厚度，或“穿透”时未正确选择穿透方向，需在“形状”选项卡中仔细检查深度定义方式，必要时切换视图确认方向。
- 标准孔参数冲突：当自定义参数与标准库默认值冲突时（如修改钻孔直径），建议取消勾选“使用默认值”，手动输入正确尺寸，避免后续标准更新时参数错乱。
相关问答FAQs
Q1：如何在曲面上创建垂直于曲面的孔？
A：在Creo中直接选择曲面作为放置参考时，孔默认会垂直于该曲面，若需调整方向，可在“孔”操控板中点击“参照”→“次参照”，添加基准轴或平面作为方向参考，确保孔的轴线与曲面垂直，在球面上创建孔时，需先通过“基准轴”命令创建过球心且垂直于球面的轴，再将该轴作为“次参照”添加到孔特征中。
Q2：标准孔的螺纹深度如何自定义？
A：在“孔”操控板中选择“标准孔”后，切换至“形状”选项卡，取消勾选“使用默认值”，即可手动输入“螺纹深度”和“钻孔深度”，创建M10螺纹孔时，默认螺纹深度可能为20mm，若需改为15mm，直接在螺纹深度输入框中修改即可，钻孔深度可单独设置（如25mm）。
