在CAD软件中，LO命令是“LAYOUT”命令的快捷形式，主要用于布局管理，尤其在工程设计和绘图过程中，通过布局功能可以高效地控制图形的打印设置、视口配置及页面布局，LO命令的核心作用是创建、修改和管理布局，帮助用户在不同视图间切换，并优化打印输出效果，以下将从命令功能、操作步骤、应用场景及注意事项等方面详细解析LO命令的使用方法。

LO命令的基本功能

LO命令是CAD中布局管理的重要工具,其核心功能包括：

1. 创建新布局：基于默认模板或自定义设置生成新的布局页面,适用于多图纸输出需求。
2. 修改布局属性：调整布局的打印设备、纸张尺寸、打印比例等参数。
3. 管理布局视口：在布局中创建、删除或调整浮动视口,控制模型空间的显示范围。
4. 布局切换与复制：快速在不同布局间切换,或复制现有布局以复用设置。

LO命令的操作步骤

调用LO命令

• 在命令行输入“LO”并按回车键，或通过菜单栏“插入”→“布局”→“新建布局”进入。
• 部分CAD版本（如AutoCAD）支持通过“布局”选项卡直接操作,但命令行输入更高效。

创建新布局

• 命令行提示“输入布局选项 [复制(C)/删除(D)/新建(N)/样板(T)/重命名(R)/另存为(SA)/设置(?)] <设置>:”时，输入“N”选择新建。
• 输入布局名称（如“A3打印布局”），并可选择基于样板（.dwt文件）或从现有布局复制。
• 系统自动进入布局空间,显示默认的浮动视口和打印边框。

配置布局参数

• 打印设置：通过“页面设置管理器”调整打印机、纸张方向（横向/纵向）、打印比例等。
• 视口调整：
  • 删除默认视口：选中视口后按“Delete”键。
  • 创建新视口：输入“VIEWPORT”命令，选择矩形或多边形视口,指定对角点确定范围。
  • 锁定视口：选中视口后，右键选择“显示视口对象”→“锁定”,防止误操作。

布局与模型空间切换

• 布局空间：用于打印设置和视口管理，通过“状态栏”的“模型/布局”按钮切换。
• 模型空间：用于绘制和编辑图形,在布局中双击视口可进入模型空间编辑。

布局的批量管理

• 通过“LAYOUT”命令的选项（如“重命名”“删除”）可高效管理多个布局。
• 示例：输入“LO”→“R”→输入原布局名→输入新布局名,完成重命名。

LO命令的应用场景

1. 多图纸打印输出
   在复杂项目中，可通过LO命令创建多个布局，分别对应不同比例或细节的图纸（如总平面图、立面图）,避免重复设置打印参数。

2. 视口动态控制
   在布局中创建多个浮动视口，并设置不同的视图比例（如1:50、1:100）,实现一张图纸中多视图显示。

3. 标准化布局模板
   将常用布局（如A3、A4带标题栏）保存为样板文件（.dwt），通过LO命令的“样板(T)”选项快速调用,提升绘图效率。

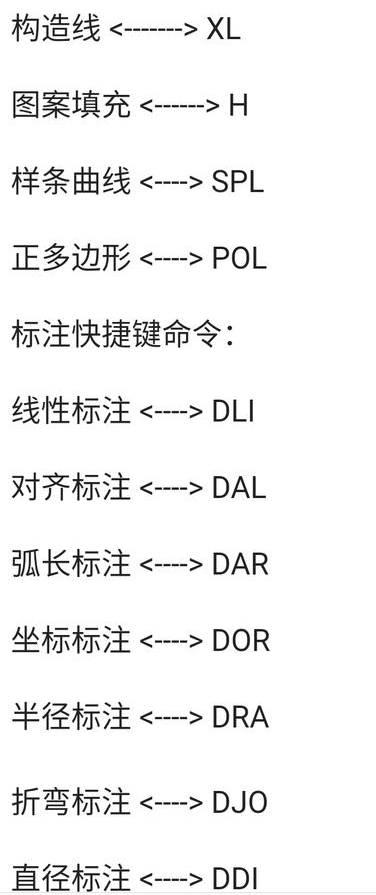

   （图片来源网络，侵删）

4. 图纸集管理
   在AutoCAD的图纸集中，LO命令可帮助组织布局,确保打印设置的一致性。

LO命令的注意事项

1. 视口比例控制
   浮动视口的比例需通过“MVSETUP”命令或“特性”面板（Ctrl+1）调整,直接拉伸视口会导致比例失真。

2. 打印预览的重要性
   布局设置完成后，务必通过“打印预览”功能检查图形是否完整、比例是否正确,避免打印错误。

3. 图层管理
   布局中的视口边框、打印边框等应单独设置图层（如“VIEWPORT”）,便于控制显示和打印。

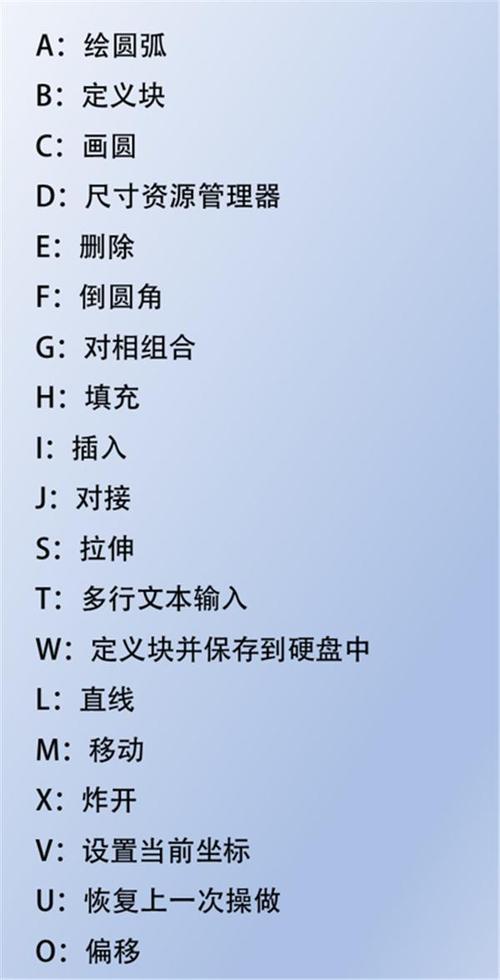

   （图片来源网络，侵删）

4. 与PLOT命令的配合
   LO命令负责布局设置，最终打印需通过“PLOT”命令执行,确保打印设备和页面设置正确。

LO命令的进阶技巧

1. 自定义布局模板
   创建包含标题栏、图框和标准视口的布局，保存为.dwt文件，后续通过“样板(T)”选项直接复用。

2. 视口对象的批量操作
   使用“QSELECT”命令快速选中所有视口,统一调整图层或锁定状态。

3. 布局的导出与导入
   通过“EXPORTLAYOUT”命令（部分CAD版本支持）将布局导出为独立文件,便于跨项目复用。

常见问题与解决方案

以下通过表格总结LO命令使用中的常见问题及解决方法：

相关问答FAQs

Q1: LO命令与MODEL命令有什么区别？
A1: LO命令用于管理布局空间，主要控制打印设置和视口配置；而MODEL命令用于切换至模型空间，是图形绘制和编辑的主要环境，LO是“打印前的舞台布置”，MODEL是“演员表演的舞台”。

Q2: 如何在布局中创建非矩形视口？
A2: 在布局空间中，输入“VIEWPORT”命令，选择“多边形(P)”选项，然后依次指定顶点创建不规则形状视口，也可先绘制闭合多段线，再通过“对象(O)”选项将其转换为视口。
