思科的PoE（Power over Ethernet，以太网供电）技术允许通过网络线缆为兼容的终端设备（如IP电话、无线接入点、IP摄像头等）同时传输数据和电力，简化了布线并降低了部署成本，在思科设备上，PoE功能的配置和管理主要通过一系列命令实现，这些命令涉及全局配置、接口配置、电源管理以及故障排查等多个方面,掌握这些命令对于网络管理员高效管理和维护PoE网络至关重要。
在全局配置模式下，管理员可以查看设备的PoE总功率、可用功率以及各端口的PoE状态，使用“show power inline”命令可以显示设备整体的PoE使用情况，包括总功率预算、已分配功率以及剩余功率，若要查看特定端口的PoE详细信息，如供电状态、检测到的设备类型、功率等级以及实际消耗的功率，则可以使用“show power inline interface [interface-id]”命令，interface-id]为具体的接口标识，如GigabitEthernet1/0/1，当需要手动开启或关闭端口的PoE功能时，可在接口配置模式下使用“power inline auto”命令使端口自动检测并供电，或使用“power inline never”命令禁止端口供电，对于不支持自动检测的旧设备，可使用“power inline static”命令强制端口供电，但需注意该命令不会进行设备检测,可能导致供电异常或设备损坏。
PoE功率等级的配置是确保设备稳定运行的关键，IEEE 802.3af标准（PoE）支持最高12.95W的功率输出，而IEEE 802.3at标准（PoE+）则支持最高25.5W，思科设备支持根据终端设备的需求动态分配功率，也可手动指定功率等级，在接口配置模式下，使用“power inline [high|never]”命令可以设置端口的功率等级。“high”选项对应PoE+标准，适用于需要更高功率的设备；“never”则禁止供电，若一个无线接入点需要PoE+供电，可在接口配置模式下执行“power inline high”命令，确保分配足够的功率，管理员还可通过“power inline consumption [watts]”命令手动设置端口的最大供电功率,以避免超出设备或端口的功率限制。
在PoE故障排查中，诊断命令发挥着重要作用，当端口无法正常供电时，首先可通过“show power inline status”命令查看所有端口的供电状态，包括“err-disabled”（禁用）、“power-deny”（供电拒绝）等异常状态，若显示“power-deny”，可能是由于设备功率不足、端口供电达到上限或终端设备功率需求超出端口支持范围，可使用“show power inline history [interface-id]”命令查看端口供电的历史记录，分析供电失败的原因，若历史记录显示“insufficient power”，则表明设备总功率不足，需要关闭部分非必要PoE端口或升级支持更高功率的电源模块，对于连接的终端设备，可通过“show power inline device [interface-id]”命令查看设备的具体信息，如设备类型、MAC地址、功率需求以及供电状态,帮助判断设备是否兼容PoE或是否存在硬件故障。
PoE的安全配置同样不可忽视，为防止未经授权的设备接入或恶意消耗PoE功率，管理员可配置端口安全功能，在接口配置模式下，使用“switchport port-security”命令启用端口安全，并结合“switchport port-security maximum [number]”限制端口的最大MAC地址数量，防止多个设备接入导致功率分配异常，还可通过“power inline auto”命令结合端口安全策略，确保只有授权设备才能从端口获取电力，对于存在供电异常的端口，可使用“errdisable recovery cause power-inline”命令配置自动恢复功能，当端口因供电问题进入err-disabled状态时，可在指定时间后自动重新启用,减少人工干预。

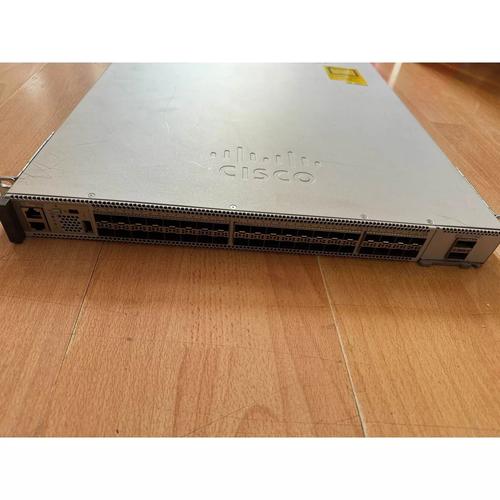

在大型网络中，PoE电源的集中管理尤为重要，思科 Catalyst系列交换机支持PoE电源冗余和功率共享功能，通过“power supply [supply-id]”命令可以查看特定电源模块的状态和功率输出，而“redundancy mode [shared|redundant]”命令可配置电源的冗余模式。“shared”模式下，多个电源模块共同承担负载，提高功率利用率；“redundant”模式下，一个电源模块工作，另一个作为备份，在主电源故障时自动切换，管理员还可使用“power inline max [watts]”命令调整设备整体的PoE功率预算，确保关键设备优先供电，在总功率不足时，可将非关键端口的功率限制降低，或关闭部分端口的PoE功能,保障核心设备的正常运行。
以下表格总结了常用的思科PoE配置及诊断命令：
| 命令类别 | 具体命令 | 功能描述 |
|---|---|---|
| 全局状态查看 | show power inline | 显示设备整体的PoE功率预算、分配情况和端口状态 |
| 端口状态查看 | show power inline interface [interface-id] | 显示指定端口的PoE详细信息，如供电状态、设备类型、功率消耗等 |
| 端口PoE开启 | power inline auto (接口配置模式) | 启用端口的自动PoE检测和供电功能 |
| 端口PoE关闭 | power inline never (接口配置模式) | 禁止端口的PoE供电功能 |
| 功率等级设置 | power inline high (接口配置模式) | 将端口设置为PoE+模式，支持最高25.5W功率输出 |
| 手动功率限制 | power inline consumption [watts] (接口配置模式) | 手动设置端口的最大供电功率，防止超出限制 |
| 供电历史记录查看 | show power inline history [interface-id] | 查看指定端口的PoE供电历史记录，用于故障排查 |
| 设备信息查看 | show power inline device [interface-id] | 查看连接到指定端口的终端设备的详细信息，包括兼容性和功率需求 |
| 电源模块状态查看 | power supply [supply-id] | 显示指定电源模块的工作状态和功率输出 |
| 电源冗余模式配置 | redundancy mode [shared | redundant] |
在实际应用中，管理员需根据网络规模和终端设备需求合理规划PoE资源，在部署无线接入点时，应确保交换机的总功率预算满足所有AP的功率需求，并优先为关键业务设备分配高优先级供电，定期检查PoE端口的供电状态和功率使用情况，及时发现并解决潜在问题，如端口供电不稳定、设备兼容性故障等，通过灵活运用思科的PoE命令，可以实现对PoE网络的精细化管理，确保网络的稳定、高效运行。
相关问答FAQs：
Q1: 如何解决思科交换机端口显示“power-deny”的问题？
A: 端口显示“power-deny”通常表示供电被拒绝，可能的原因包括：设备总功率不足、端口供电达到上限、终端设备功率需求超出端口支持范围或设备不兼容PoE，解决步骤如下：
- 使用“show power inline”检查设备总功率预算和已分配功率，确认是否功率不足；
- 使用“show power inline interface [interface-id]”查看指定端口的供电状态和设备信息，确认设备是否兼容PoE及功率需求；
- 若功率不足，可关闭部分非必要PoE端口或升级电源模块；
- 若设备兼容性或功率需求问题，可更换终端设备或调整端口功率等级（如使用“power inline high”命令）。
Q2: 如何配置思科交换机实现PoE端口的自动恢复功能？
A: 当PoE端口因供电问题（如短路、过载）进入err-disabled状态时，可配置自动恢复功能，使端口在指定时间后自动重新启用，配置步骤如下：
- 进入全局配置模式：
configure terminal； - 配置err-disabled自动恢复原因：
errdisable recovery cause power-inline； - 设置恢复时间（可选，默认30秒）：
errdisable recovery interval [seconds]，seconds]为10-3600秒； - 保存配置：
end和write memory，配置完成后，端口因PoE问题进入err-disabled状态时,将在设定时间后自动恢复供电。
