CAD基线标注命令是AutoCAD中用于快速创建一系列从同一基线开始的标注的实用工具,特别适用于建筑、机械等需要多个尺寸从同一起点测量的场景，该命令通过指定基准标注后，自动延伸后续标注，确保所有尺寸线对齐，提高绘图效率，以下是关于CAD基线标注命令的详细说明，包括功能特点、操作步骤、注意事项及实际应用场景。

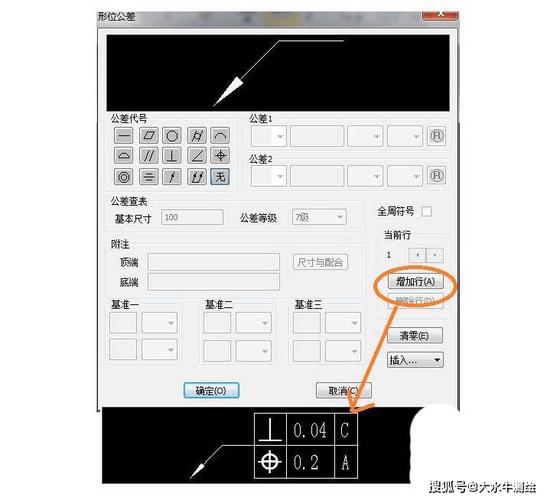

（图片来源网络，侵删）

基线标注的功能与优势

基线标注（Baseline Dimension）的核心功能是以已存在的线性标注、坐标标注或角度标注为基准，快速生成一系列平行或对齐的标注，其主要优势包括：

效率提升：避免重复选择标注起点，只需指定新标注的延伸点即可完成多个尺寸标注。
对齐保证：所有标注共享同一条基线，确保尺寸线整齐划一，符合制图规范。
灵活性：支持线性、角度、坐标等多种标注类型的基线延伸，适应不同绘图需求。

基线标注的操作步骤

以AutoCAD为例,基线标注的执行流程如下（以2023版界面为例）：

激活命令

命令行输入：直接输入 DIMBASELINE（快捷键 DBA），按回车键确认。
功能区路径：切换到“注释”选项卡，在“标注”面板中点击“基线”按钮。
工具栏：若显示“标注”工具栏，可点击其上的基线图标。

选择基准标注

命令行提示：“选择基准标注”，需先选择一个已存在的线性标注（如长度、宽度等）作为基线，若当前无标注，系统会提示先创建线性标注。
选择基准标注后,新标注将自动从该标注的第一条尺寸界线延伸（默认为左侧或上方）。

指定标注点

命令行提示：“指定点或[连续标注(C)/选择基准标注(S)]<选择基准标注>”：
- 指定点：直接点击需要标注的新点，系统自动生成与基线对齐的尺寸线。
- 连续标注(C)：输入 C 可切换至连续标注模式，新标注从前一个标注的第二条尺寸界线开始。
- 选择基准标注(S)：输入 S 可重新选择基准标注，适用于需要更换基线的情况。
每次指定点后,可继续点击多个位置生成多个基线标注，按回车键或空格键结束命令。

调整标注样式（可选）

若需修改标注样式（如箭头大小、文字高度等），可在执行命令前或完成后通过“标注样式管理器”（命令 D）进行调整。

示例流程

假设需标注一个矩形的长、宽及多个分段尺寸：

先使用线性标注（DIMLINEAR）标注矩形总长（如100mm）。
激活基线标注（DIMBASELINE），选择该总长标注为基准。
依次点击矩形内部各分界点,生成分段尺寸（如30mm、40mm、30mm）。
按回车键结束,所有尺寸线自动对齐至总长基线。

基线标注的注意事项

基准标注要求：必须先存在线性、角度或坐标标注，否则无法执行基线标注。
尺寸界线偏移：通过“标注样式管理器”中的“基线间距”选项，可调整相邻标注线之间的距离（默认通常为3.75mm）。
方向限制：基线标注默认沿X轴或Y轴方向延伸，若需标注斜向尺寸，需先创建斜向线性标注作为基准。
图层管理：建议将标注放置在独立图层，便于后续修改和隐藏。
关联性：若标注对象被修改（如拉伸图形），基线标注会自动更新，但需确保标注关联性已开启（系统变量 DIMASSOC=2）。

实际应用场景

建筑施工图：标注墙体轴线间距时，以第一条轴线为基准，快速生成后续轴线的尺寸标注。
机械零件图：标注阶梯轴各段长度时，以总长为基准，依次分段标注。
地形测量图：使用坐标标注后，通过基线标注快速生成多个测点之间的相对位置尺寸。

基线标注与其他标注命令的对比

标注类型	特点	适用场景
基线标注	从同一基线延伸，尺寸线平行	需要多个尺寸共享同一起点
连续标注	前一个标注的第二条尺寸界线作为新起点	需要首尾相接的连续尺寸
线性标注	单独标注两点间距离	独立尺寸，无延伸需求

常见问题与解决方法

问题：基线标注间距过小或过大，导致文字重叠。
解决：在“标注样式管理器”中修改“基线间距”值（如设置为5-10mm），或使用 DIMSPACE 命令动态调整间距。

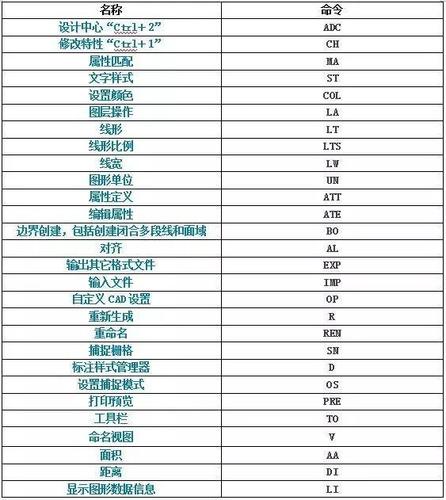

（图片来源网络，侵删）
问题：基线标注无法对齐，出现斜向偏移。
解决：检查基准标注是否为线性标注，或使用 DIMEDIT 命令的“倾斜”选项调整尺寸界线方向。
