在CAD绘图过程中,块（Block）作为高效复用图形元素的工具，被广泛应用于各类设计场景，当多个块重叠或与其他图形对象交错时，常常会出现遮挡问题，影响图形的查看、编辑和打印效果，为解决这一问题，CAD软件提供了多种块遮挡命令及处理方法，通过合理运用这些功能，可以灵活控制块的显示状态，确保图形的清晰性和可编辑性，本文将详细解析CAD中块遮挡命令的使用方法、适用场景及操作技巧，帮助用户高效管理复杂图形中的块对象。
块遮挡问题的常见成因与影响
块遮挡通常由以下几种情况导致：一是多个块在空间位置上重叠，导致下层或后创建的块被完全遮挡；二是块与线条、文字等其他图形对象相交，部分元素被隐藏；三是块的显示顺序（绘图顺序）设置不当，造成视觉上的混乱，这些问题不仅会降低绘图效率，还可能在标注尺寸、修改参数时产生误操作，影响图纸的准确性，在建筑平面图中，若家具块与墙体块重叠，可能无法清晰看到墙体与门窗的相对位置；在机械装配图中，零件块的遮挡可能导致无法正确表达装配关系。
CAD中处理块遮挡的核心命令
显示顺序（Draworder）命令
显示顺序是控制图形对象遮挡关系的基础工具,适用于块与块、块与其他对象之间的层级调整，通过调整块的显示顺序，可以将其置于顶层、底层或置于某个对象之前/之后，从而改变遮挡效果。

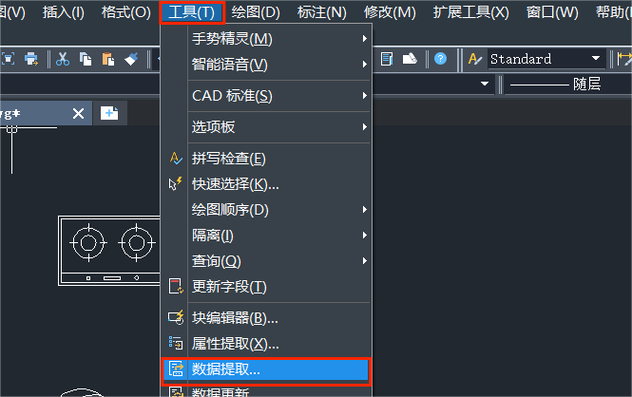

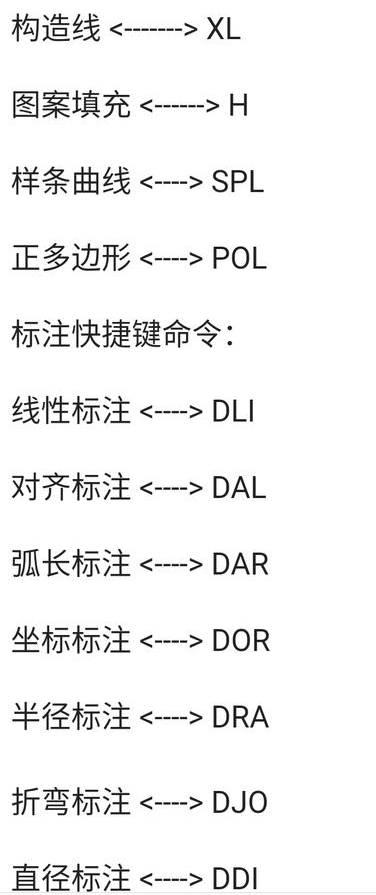

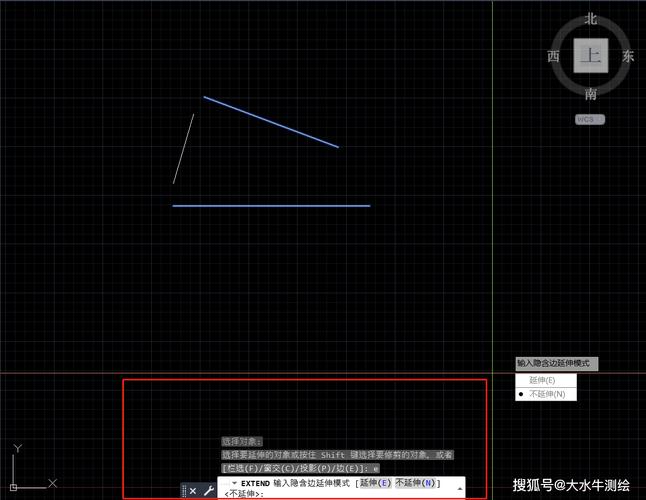

- 操作路径：在命令行输入
DRAWORDER或选择“修改”→“绘图顺序”子菜单中的相应选项。 - 关键选项：
- 置于顶层（Bring to Front）：将选中的块置于所有对象的最上方，确保其不被任何对象遮挡。
- 置于底层（Send to Back）：将块置于所有对象的最下方，使其被其他对象完全覆盖。
- 置于对象上方（Bring Above Object）：将块移动到指定对象的上方，两者之间的其他对象顺序不变。
- 置于对象下方（Send Below Object）：将块移动到指定对象的下方，适用于需要部分遮挡的场景。
- 使用场景：当需要临时调整块的显示层级以查看或编辑被遮挡内容时，显示顺序命令是最直接的选择，在电路图中，若导线被电阻块遮挡，可将电阻块置于底层，使导线清晰可见。
块编辑（Blockedit）与动态块参数
对于动态块（Dynamic Block），可以通过修改其参数和动作来控制块的显示状态，避免因固定尺寸或位置导致的遮挡问题。
- 操作路径：命令行输入
BEDIT，打开“编辑块定义”对话框，选择需要修改的动态块进入块编辑器。 - 关键功能：
- 可见性参数（Visibility Parameter）：添加可见性参数后，可为块创建多个可见性状态，通过状态切换控制子对象的显示与隐藏，在家具块中，可设置“显示桌椅”和“隐藏桌椅”两种状态，避免与周围墙体遮挡。
- 拉伸动作（Stretch Action）：通过拉伸动作调整块的尺寸或位置，使其避开其他对象，将管道块拉伸至绕过梁块，避免重叠。
- 使用场景：当块的遮挡问题需要通过动态调整解决时（如可展开的机械零件、多视图的建筑构件），动态块功能能提供更灵活的解决方案。
图层隔离（Layerisolate）与图层控制
图层是CAD中管理图形对象的核心工具,通过合理分配块到不同图层，并控制图层的显示状态，可以从根本上避免遮挡问题。
- 操作路径：命令行输入
LAYERISOLATE或选择“格式”→“图层”→“图层隔离”。 - 关键操作：
- 隔离图层：选中块后执行图层隔离，仅显示该块所在的图层，隐藏其他所有图层，便于单独编辑被遮挡的块。
- 关闭/冻结图层：在“图层特性管理器”中关闭或冻结包含遮挡块的图层，使其不可见，从而露出被遮挡的对象。
- 使用场景：当图形中包含大量块且需要频繁切换显示内容时，图层控制能显著提高效率，在总平面图中，可关闭“绿化”图层以查看“道路”图层的细节。
剪裁块（Xclip）命令
对于外部参照块或外部块（External Block），可以使用剪裁命令（XCLIP）定义剪裁边界，仅显示块中的特定区域，隐藏遮挡部分。
- 操作路径：命令行输入
XCLIP，选择块后设置剪裁边界。 - 关键选项：
- 新建边界（New Boundary）：创建多边形、矩形或多段线作为剪裁边界，边界内的块内容可见，边界外被隐藏。
- 剪裁深度（Clip Depth）：设置剪裁的深度，适用于3D块，仅显示特定层厚的部分。
- 使用场景：当大型块（如光栅图像、外部参照建筑模型）仅需要局部显示时，剪裁命令能有效避免无关内容遮挡其他对象。
视觉样式（Visualstyles）与渲染设置
在三维建模中,块的遮挡问题可通过调整视觉样式和渲染设置来解决。
- 操作路径：命令行输入
VSCURRENT，选择“线框”“隐藏”“真实”或“概念”等视觉样式。 - 关键功能：
- 隐藏线（Hidden）：隐藏被其他对象遮挡的块轮廓线，仅显示可见部分。
- 着色模式（Shaded）：通过着色和光照效果区分块的层级关系，增强立体感。
- 使用场景：在三维装配图中，使用“隐藏”视觉样式可清晰展示零件之间的遮挡关系，便于检查干涉情况。
块遮挡命令的综合应用策略
在实际绘图中,单一命令往往无法完全解决复杂的遮挡问题，需结合多种方法协同操作，以下是常见场景的处理流程：
| 场景类型 | 推荐命令组合 | 操作步骤 |
|---|---|---|
| 建筑平面图家具遮挡 | 显示顺序 + 图层控制 | 将家具块置于墙体块下方；2. 关闭“家具”图层编辑墙体；3. 完成后重新打开图层。 |
| 机械装配图零件干涉 | 动态块拉伸 + 剪裁命令 | 进入块编辑器，添加拉伸动作调整零件位置；2. 对重叠部分使用XCLIP剪裁边界。 |
| 三维模型内部遮挡 | 视觉样式（隐藏） + UCS平面视图 | 切换至“隐藏”视觉样式；2. 调整UCS至特定平面查看内部零件。 |
注意事项与最佳实践
- 合理规划图层：在创建块前，应根据功能将块分配到不同图层（如“墙体”“家具”“标注”），避免所有块集中在默认图层。
- 善用动态块：对于可能需要调整的块（如门窗、管道），尽量创建为动态块，通过可见性状态和动作减少遮挡。
- 备份原始块：在修改块定义或使用剪裁命令前，建议备份原始块，避免操作失误导致数据丢失。
- 避免过度依赖显示顺序：频繁调整显示顺序可能影响图形性能，优先考虑图层和动态块等结构化解决方案。
相关问答FAQs
问题1：为什么使用显示顺序命令后，块仍然被遮挡？
解答：显示顺序命令仅对当前视口有效，若模型空间和图纸空间切换或使用多视口布局，可能导致遮挡问题重复出现，若块被绑定到外部参照或图层被冻结，显示顺序调整也会失效，此时需检查图层状态，确保块未被冻结，并在模型空间中重新调整顺序。
问题2：如何快速找出图形中所有被遮挡的块？
解答：可通过以下方法快速定位被遮挡的块：
- 使用
QSELECT（快速选择）命令，选择所有块对象，然后按图层或颜色筛选； - 执行
LAYERISOLATE命令，逐个隔离包含块的图层，检查是否存在异常遮挡； - 在三维视图中使用“隐藏”视觉样式，通过轮廓线判断块的重叠关系，对于复杂图形，还可结合“块管理器”（
BLOCKTOOLBAR）查看块的插入位置和参数，定位问题块。
