绘图命令是计算机图形学中用于生成和操作图形的基本指令集,广泛应用于CAD设计、三维建模、数据可视化等领域，这些命令通过定义几何形状、设置属性、应用变换等方式，帮助用户高效创建复杂的图形内容，根据功能和应用场景，绘图命令可分为基础几何绘制、编辑修改、属性设置、视图控制及高级操作等几大类，以下将详细介绍各类绘图命令的具体功能和使用方法。
基础几何绘制命令
基础几何绘制命令是创建图形的起点,主要包括点、线、圆、弧、多边形等基本元素的生成，在二维绘图软件中，常用命令包括：
- 点（POINT）：在指定坐标位置创建一个点，可通过坐标输入或鼠标点击定位。
- 直线（LINE）：通过起点和终点绘制直线段，支持输入绝对坐标或相对偏移。
- 圆（CIRCLE）：提供圆心半径、两点、三点等多种绘制方式，例如指定圆心后输入半径值即可生成圆。
- 圆弧（ARC）：可通过起点、圆心、终点或角度等参数绘制圆弧，常用于连接曲线部分。
- 多段线（PLINE）：连续绘制直线和圆弧的组合，整体作为一个对象，支持线宽变化。
- 矩形（RECTANG）：通过对角点坐标快速生成矩形，可设置圆角半径。
- 多边形（POLYGON）：绘制正多边形，需指定边数（如3-1024）和内接/外切圆半径。
在三维建模中,基础命令扩展为长方体（BOX）、球体（SPHERE）、圆柱体（CYLINDER）等，通过高度、截面半径等参数定义三维形状。
编辑修改命令
编辑命令用于调整已有图形的形状、位置或结构，是优化图形的关键工具，常见命令包括：
- 移动（MOVE）：将对象从原位置平移至新位置，需指定基点和目标点。
- 旋转（ROTATE）：围绕基点旋转对象，可输入角度或通过拖拽确定。
- 缩放（SCALE）：按比例放大或缩小对象，需指定比例因子和参考基点。
- 修剪（TRIM）：以其他对象为边界剪切多余部分，常用于精确调整线条长度。
- 延伸（EXTEND）：将对象延伸至指定边界，与修剪命令功能互补。
- 复制（COPY）：创建对象的副本，可单次复制或多次阵列复制。
- 镜像（MIRROR）：沿指定轴线生成对称对象，适用于对称结构设计。
- 阵列（ARRAY）：按矩形、环形或路径方式复制对象，快速生成规律分布的图形。
属性设置命令
属性命令控制图形的外观和特性,如颜色、线型、图层等，核心命令包括：
- 颜色（COLOR）：设置对象颜色，可选择ByLayer（随层）或自定义颜色值。
- 线型（LINETYPE）：定义线条样式，如实线、虚线、点划线等，需加载线型文件。
- 线宽（LWEIGHT）：设置线条粗细，用于区分图形主次或打印效果。
- 图层（LAYER）：管理复杂图形的工具，可将不同类型对象分配至不同图层，实现统一控制。
- 填充（HATCH）：在封闭区域内填充图案，如剖面线、纹理等，需指定填充样式和比例。
视图控制命令
视图命令用于调整图形的显示方式和视角,提升绘图效率，常用命令有：
- 缩放（ZOOM）：放大或缩小视图显示，包括窗口缩放、动态缩放等模式。
- 平移（PAN）：移动视图区域而不改变显示比例，类似拖拽图纸。
- 视图（VIEW）：保存和命名特定视图，便于快速切换至常用视角。
- 视口（VPORTS）：在布局空间中创建多个视口，实现不同比例或方向的视图对比。
尺寸标注与文字命令
- 标注（DIMENSION）：包括线性标注、对齐标注、半径标注等，自动测量并添加尺寸文本。
- 文字（TEXT/MTEXT）：添加单行或多行文字，支持字体、高度、对齐方式等设置。
高级命令与参数化设计
- 块（BLOCK）：将一组对象定义为块，便于重复使用和编辑，支持属性插入。
- 约束（GEOMETRIC CONSTRAINTS）：添加几何关系（如平行、垂直），实现参数化驱动设计。

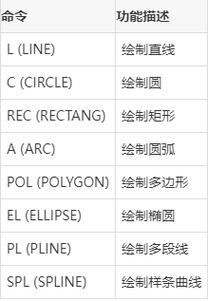

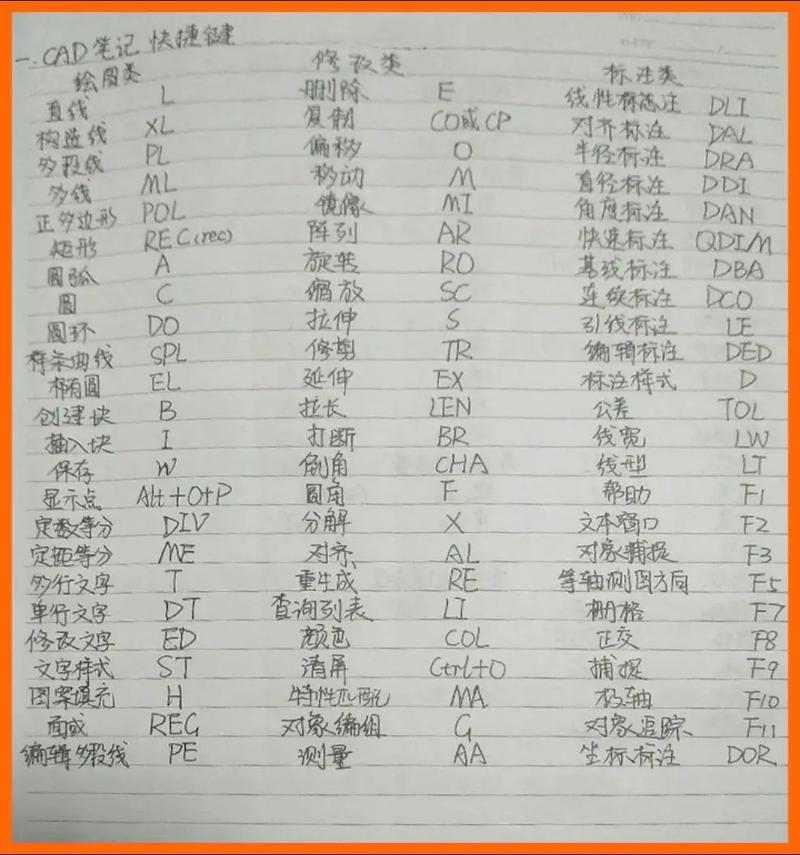

以下表格总结了部分核心绘图命令的功能及快捷键：
| 命令类型 | 命令名称 | 功能描述 | 常用快捷键 |
|---|---|---|---|
| 基础绘制 | LINE | 绘制直线 | L |
| CIRCLE | 绘制圆 | C | |
| 编辑修改 | TRIM | 修剪对象 | TR |
| ARRAY | 阵列复制对象 | AR | |
| 属性设置 | LAYER | 管理图层 | LA |
| HATCH | 区域填充 | H | |
| 视图控制 | ZOOM | 调整视图缩放 | Z |
| 尺寸标注 | DIMLINEAR | 线性尺寸标注 | DLI |
相关问答FAQs
Q1: 如何快速绘制多个等间距的圆形？
A1: 可使用“阵列（ARRAY）”命令，首先绘制一个圆形作为基础对象，然后输入ARRAY命令，选择“环形阵列”或“矩形阵列”模式，若为环形阵列，需指定圆心、项目数量（如6个）和填充角度（如360度）；若为矩形阵列，需设置行数、列数及间距，完成参数设置后，即可生成等间距分布的圆形阵列。
Q2: 绘图时如何确保线条连接处精确闭合？
A2: 可通过以下方法实现精确闭合：1）启用“对象捕捉（OSNAP）”功能，设置端点、交点等捕捉模式，确保线条起点与终点重合；2）使用“多段线（PLINE）”命令绘制连续图形，其顶点自动连接；3）绘制完成后，输入“边界（BOUNDARY）”命令，通过拾取点自动生成封闭区域，检查是否存在未闭合的间隙，若仍有间隙，可使用“修复（HEAL）”或“拉伸（STRETCH）”命令微调端点位置。
